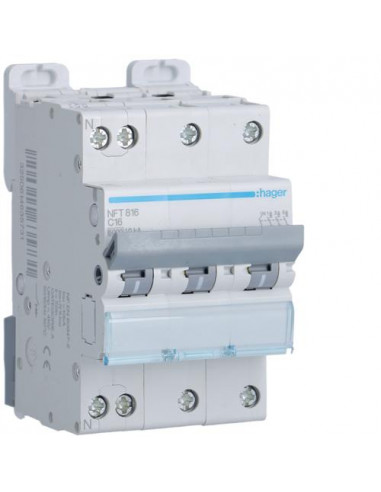

Disjoncteur 3P+N 10kA courbe C 16A 3 modules HAGER NFT816

HAGER | Réf HAG-NFT816 | Expédition sous 48h | Détails du produit
Disjoncteur 3P+N 6-10kA courbe C - 16A 3 modules HAGER NFT816

Photos non contractuelles

70,66 € TTC
- 68% 218.39 € (Prix Public Indicatif)

Vous économisez 147,73 €

Dont 0,06 € d'éco-participation

  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteur 3P+N 10kA courbe C 16A 3 modules HAGER NFT816

Description

Disjoncteur 3 Pôles avec Neutre 6-10kA courbe C 16A 3 modules HAGER NFT816



Type de produit: Disjoncteur
Position du neutre: gauche
Nombre de pole protégé: 3
Nombre de pôles: 4 P
Type de pôles: 3P+N
Avec pole de Neutre coupé: oui
Courbe: C
akk_minus_grey_bold.pngConnectivité
Alignement des bornes basses pour produits modulaires: Bornes décalées
Alignement des bornes hautes pour produits modulaires: Borne décalée
akk_minus_grey_bold.pngPrincipales caractéristiques électriques
Fréquence assignée: 50/60 Hz
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 6 kA
Type de tension d'alimentation: AC
Tension assignée d'emploi Ue: 400/415 V
akk_minus_grey_bold.pngTension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4000 V
akk_minus_grey_bold.pngIntensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 220V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 75 %
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2: 7,5 kA
Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2): 2 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 2 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1: 6 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 10 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2: 10 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 10 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 6/9 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 7/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
akk_minus_grey_bold.pngCourant / température
Courant assigné à -15°C: 18,8 A
Courant assigné à -20°C: 19,1 A
Courant assigné à 0°C: 17,9 A
Courant assigné à 10°C: 17,3 A
Courant assigné à -10°C: 18,5 A
Courant assigné à 15°C: 17 A
Courant assigné à 20°C: 16,7 A
Courant assigné à 25°C: 16,3 A
Courant assigné à -25°C: 19,4 A
Courant assigné à 30°C: 16 A
Courant assigné à 35°C: 15,8 A
Courant assigné à 40°C: 15,5 A
Courant assigné à 45°C: 15,3 A
Courant assigné à 5°C: 17,6 A
Courant assigné à -5°C: 18,3 A
Courant assigné à 50°C: 15 A
Courant assigné à 55°C: 14,7 A
Courant assigné à 60°C: 14,5 A
akk_minus_grey_bold.pngCoefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
akk_minus_grey_bold.pngPuissance
Puissance dissipée par pôle à In: 2,7 W
Puissance dissipée totale sous IN: 8,1 W
akk_minus_grey_bold.pngEndurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
akk_minus_grey_bold.pngDimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 84,7 mm
Longueur: 96,1 mm
Largeur produit installé: 53,1 mm
akk_minus_grey_bold.pngInstallation, montage
Type de raccordement haut pour produits modulaires: Borne à vis
Couple de serrage: 1,9Nm
Type de loquet bas pour produits modulaires: Plastique
Type de loquet haut pour produits modulaires: Plastique
Type de raccordement bas pour produits modulaires: Borne à vis
Démontabilité basse pour produits modulaires: oui
Démontabilité haute pour produits modulaires: oui
akk_minus_grey_bold.pngConnexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple: 0,75/10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide: 0,75/16 mm²
akk_minus_grey_bold.pngEquipement
Accessoriable: oui
akk_minus_grey_bold.pngStandards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
akk_minus_grey_bold.pngSécurité
Indice de protection IP: IP20





Caractéristiques

Dimensions
85 x 70 x 73 mm
Garantie
2 ans
Profondeur
70 mm
HAG-NFT816
3250614635731

Documents joints

Fiche technique :
