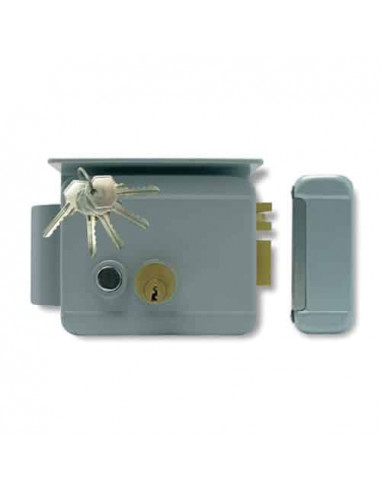

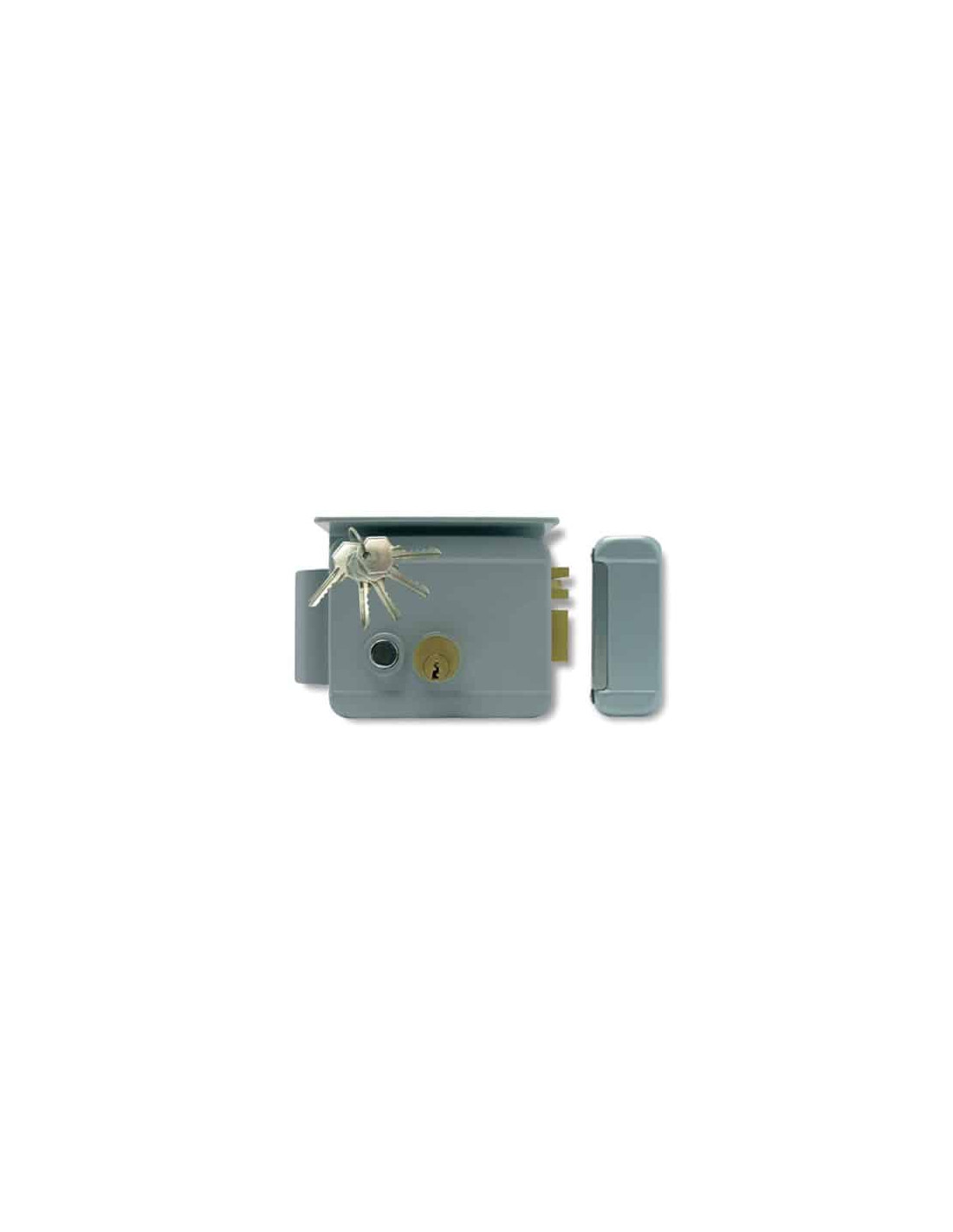

Serrure électrique droite/gauche compatible visiophone mémoire d'appel faible consommation WE5001/2 BIS SER R.1 EXTEL 150011

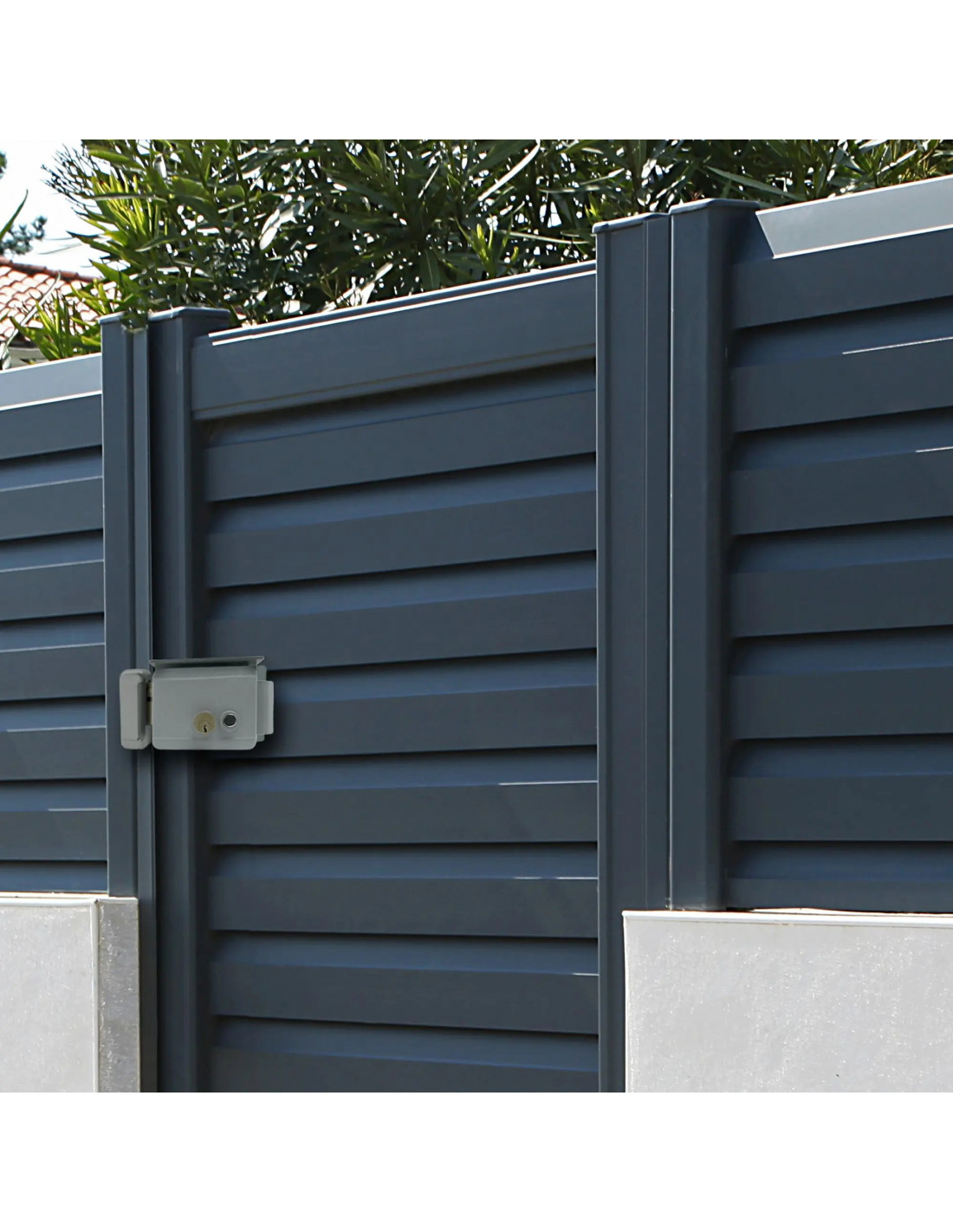

Avec cette serrure électrique Extel, vous ouvrirez votre portail, votre portillon ou votre porte d'entrée depuis votre visiophone. Présence d'un bouton-poussoir à l'intérieur pour ouvrir sans clé ou en cas de panne de courant. La serrure propose une ouverture droite-gauche ; elle peut s'utiliser en intérieur ou en extérieur. C'est aussi une serrure facile à installer (vous disposez d'un gabarit de pose). Serrure à mémoire mécanique et de faible consommation. Si besoin, vous actionnez la serrure avec l'une des cinq clés fournies.
Serrure électrique droite ou gauche
D’origine, la serrure est montée " droite ". Pour la faire devenir " gauche ", il suffit de :
Pivoter la serrure sur son support métallique
Intervertir les 2 caches en caoutchouc pour positionner le trou passe câble en bas (A)
Installation de la serrure
- Déterminer l’emplacement de l’étrier et le trou de passage du cylindre avec le gabarit joint
- Fixer le support sur le portail à l’aide des 4 vis fournies (B)
- Fixer la serrure électrique sur le support à l’aide des 4 vis (C)
- Refermer le boîtier de la serrure électrique à l’aide des 2 vis (D)
Fixation de la gâche fixe
Fixer la gâche fixe à l’aide des 3 vis fournies (E) en respectant la hauteur notée dans le gabarit.
Branchement des câbles électriques
- Passer les câbles par le trou "passe câble" (A)
- Dévisser légèrement les 2 vis (1)
- Coincer le premier fil entre les 2 lamelles
- Répéter l’opération pour le deuxième fil (aucune polarité à respecter)
Caractéristiques techniques
Serrure électrique ouverture gauche / droite.
Fonctionne sur 8 – 12 V continu ou alternatif (transformateur réf. TR 14602 ou 146)
Consommations réduites :
- 700 mA sous 12 V
- 500 mA sous 8 V
- Tension : 12-V AC ou DC
Important : Section des fils à raccorder sur les 2 bornes :
- de 1 à 25 m : 2 fils de 6/10 (téléphonique)
- au-delà 25 m : 2 fils de 1,5 mm2 (sur toute la longueur)
