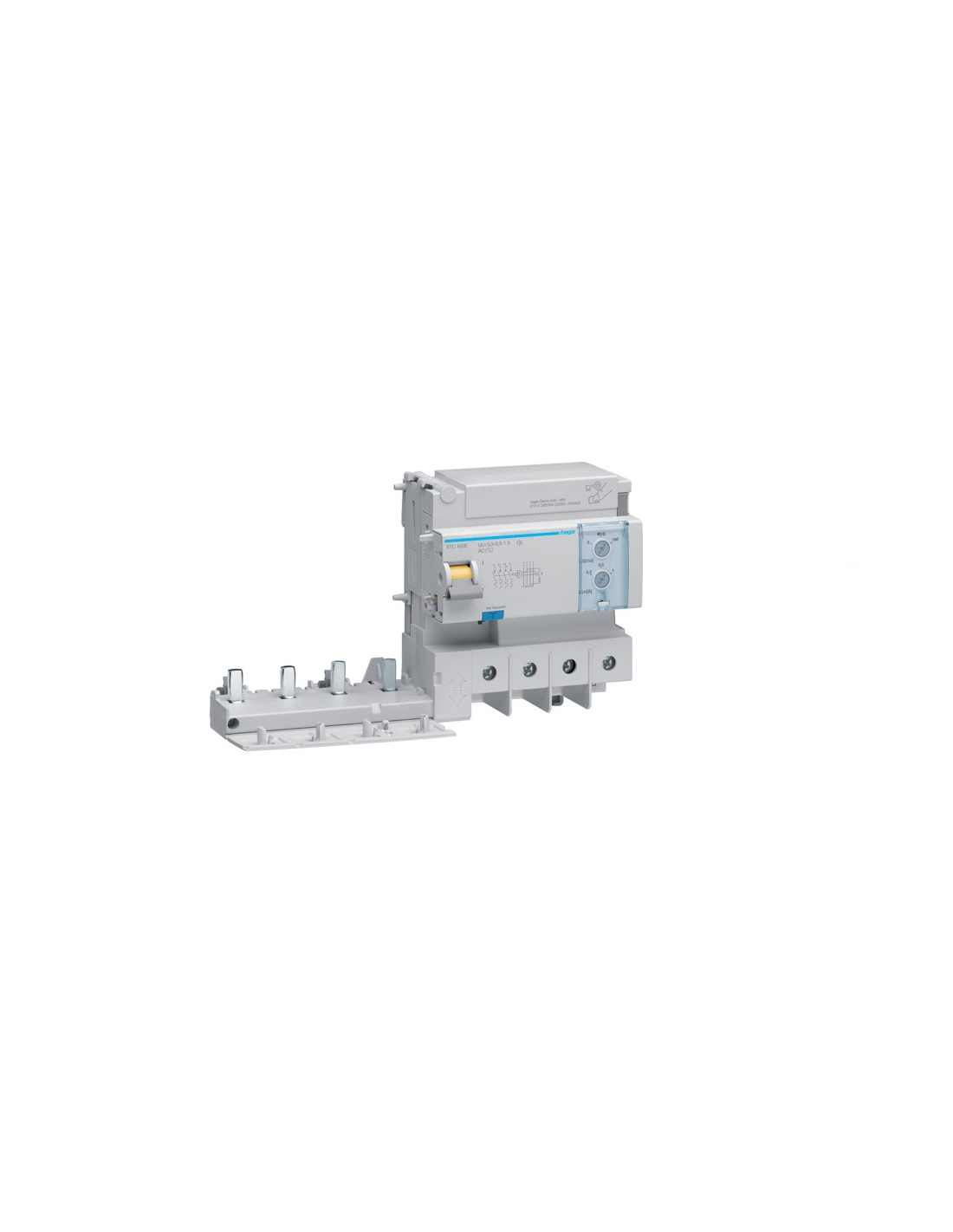

Bloc différentiel 4P 125A Réglable type AC HAGER BTC480E
Photos non contractuelles
Description
Bloc différentiel 4 Pôles 125A Réglable type AC HAGER BTC480E
Position du neutre:
Gauche ou droite
Nombre de pôles:
4 P
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
NA
Fréquence assignée:
50 Hz
Tension assignée d'emploi Ue:
230/400 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Courant différentiel assigné:
300/500 mA/1 A
Courant assigné à 20°C:
125 A
Courant assigné à 30°C:
125 A
Courant assigné à 40°C:
118,9 A
Courant assigné à 50°C:
112,4 A
Courant assigné à 60°C:
105,6 A
Courant assigné à 70°C:
99,4 A
Puissance dissipée totale sous IN:
15 W
Endurance électrique en nombre de cycles:
1000
Endurance mécanique nombre de manoeuvres:
7000
Profondeur produit installé:
69 mm
Hauteur produit installé:
103 mm
Largeur produit installé:
213 mm
Type de raccordement haut pour produits modulaires:
NA
Couple de serrage:
3,5Nm
Type de loquet bas pour produits modulaires:
Métallique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne à vis
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
non
Section de raccordement en câble rigide:
10 / 70 mm²
Section de raccordement en câble souple:
10 - 50 mm²
Sensibilité différentiel réglable:
oui
Temps de déclenchement réglable:
oui
Temporisation de la protection différentiel:
0/60/150 ms
Directive européenne WEEE:
concerné
Indice de protection IP:
IP20
Type de protection différentielle:
AC
Degré de pollution suivant IEC 60664 / IEC 60947-2:
3
Altitude:
2000 m
Température de stockage:
-25 à 70 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
Dimensions
91 x 234 x 138 mm
Garantie
2 ans
Marque
Référence
HAG-BTC480E
code EAN
3250611500056
Documents joints
Fiche technique :
Notice :
