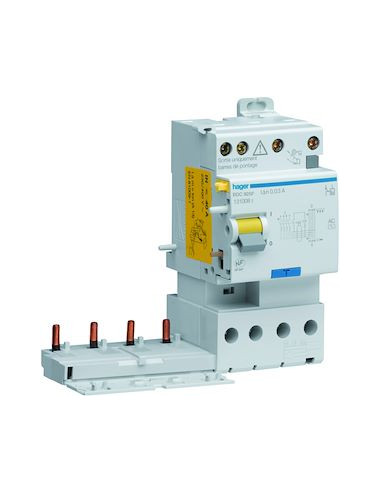

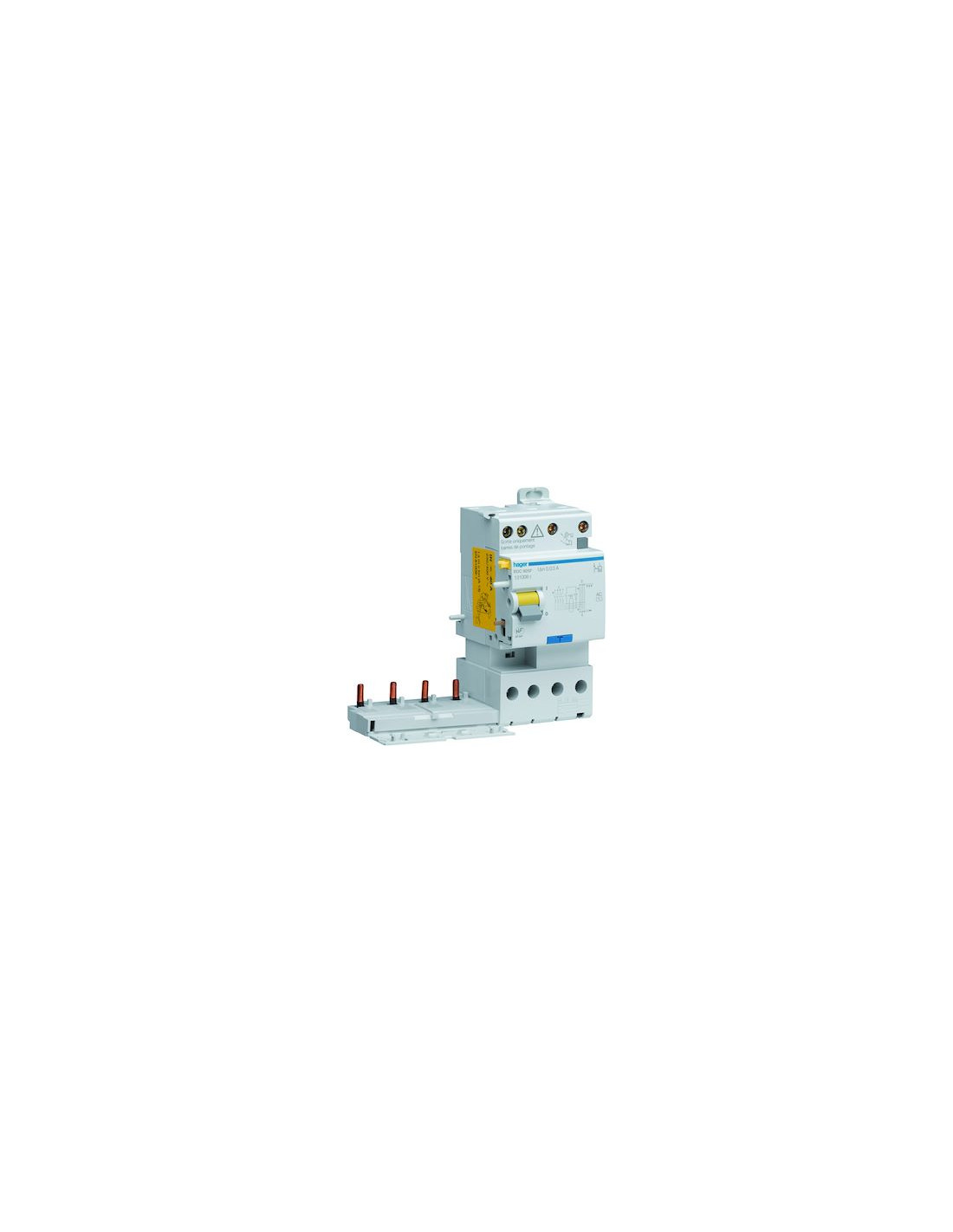

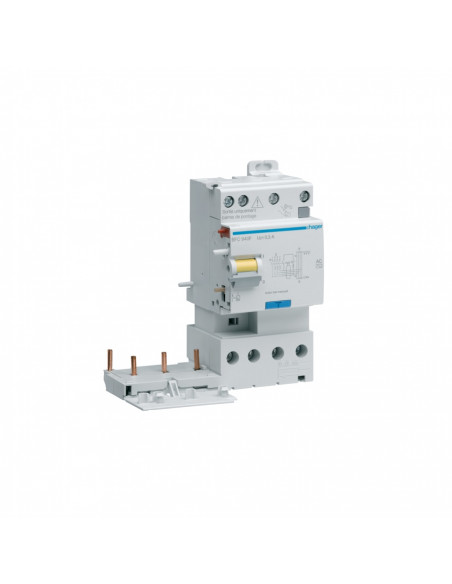

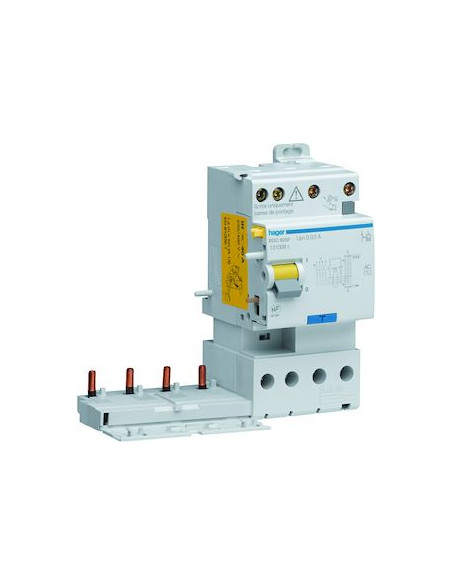

Bloc différentiel double sortie 3P+N 25A 30mA type AC HAGER BDC925F
- type de courant différentiel AC
- Nbre de pôles 4
- Intensité 25
Le bloc différentiel BDC925F 4 Pôles 25A 30mA type AC assure la protection contre les fuites de courant à la terre et est adapté pour les installations tertiaires. Il s'associe aux disjoncteurs 3P+N bornes décalées inférieurs à 25A Hager.
Le bloc différentiel qui permet de raccorder des disjoncteurs 1P+N, 3P et 3P+N à bornes décalées et de réaliser un repiquage vers une autre rangée sans accessoire complémentaire
Réalisez l'installation électrique des bâtiments tertiaire conformément à la norme grâce à l'appareillage de protection modulaire. Une sécurité garantie et un confort d'exploitation maximum ainsi que de nombreux avantages produits.
Étendue de la gamme :
•Fonctions : disjoncteur magnéto thermiques, disjoncteur magnétique seul, interrupteur, interrupteur différentiel, bloc différentiel, accessoires de répartition
•Versions : 1P, 1P+N, 2P, 3P, 4P
•In de 0,5 à 125A
•Icu de 4,5kA à 50kA selon la norme de référence pour le tertiaire EN 60947-2
•Courbes B, C, D
•Types de différentiels : type AC pour les usages généraux, type Ahi pour les circuits spécialisés, type B pour les applications mettant en jeu des variateurs de fréquences
•Versions à bornes décalées et à bornes alignées
Avantages produits :
•Les blocs différentiels à double sortie haute et basse permettent d'alimenter 2 rangées à partir d'un même produit sans accessoire supplémentaire
•+ flexible : Tous les besoins sont couverts grâce aux 8 références de blocs différentiels Ph+N associées aux disjoncteurs.
•+ pratique et + sûr : double sortie pour repiquer vers une seconde rangée sans accessoire/indicateur de déclenchement différentiel et capot anti-oubli de serrage
•+ Facile : Barre de pontage sécable et réutilisable
•+ Simple : Mixage des disjoncteurs Ph+N et multipolaires sous une barre de pontage
•+ Compact : Disjoncteurs 3 Ph+N en 3 modules (au lieu de 4)
Outil de conception et vérification :
Le logiciel de calcul de réseau hagercad.net vous permet de concevoir et prouver la conformité à la norme NF C 15-100.
Il est disponible en téléchargement libre sur le site web hager.
Une licence peut être obtenue auprès de votre contact commercial.
Le logiciel de mise en enveloppe hagercad.T vous permet non seulement d'implanter les produits de protection dans un coffret ou une armoire mais aussi de renseigner leurs accessoires ainsi que leurs réglages.
Les produits HAGER sont destinés aux professionnels. Ils doivent être installés conformément à la norme NF C 15-100
| Position du neutre: |
gauche |
| Nombre de pôles: |
4 P |
| Type de pôles: |
3P+N |
| Fréquence assignée: |
50 Hz |
| Tension assignée d'emploi Ue: |
230/400 V |
| Tension assignée d'isolement: |
500 V |
| Tension assignée de tenue aux chocs: |
4000 V |
| Courant différentiel assigné: |
30 mA |
| Courant assigné à 40°C: |
25 A |
| Puissance dissipée totale sous IN: |
1,8 W |
| Endurance électrique en nombre de cycles: |
1000 |
| Endurance mécanique nombre de manoeuvres: |
6000 |
| Profondeur produit installé: |
65,5 mm |
| Hauteur produit installé: |
93,4 mm |
| Largeur produit installé: |
53,3 mm |
| Couple de serrage: |
1,9Nm |
| Type de loquet bas pour produits modulaires: |
non applicable |
| Type de loquet haut pour produits modulaires: |
Plastique |
| Démontabilité basse pour produits modulaires: |
non |
| Démontabilité haute pour produits modulaires: |
oui |
| Section de raccordement en câble rigide: |
1 / 25mm² |
| Section de raccordement en câble souple: |
1 / 16mm² |
| Sensibilité différentiel réglable: |
non |
| Temps de déclenchement réglable: |
non |
| Directive européenne WEEE: |
concerné |
| Indice de protection IP: |
IP20 |
| Type de protection différentielle: |
AC |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: |
2 |
| Altitude: |
2000 m |
| Température de stockage: |
-40 à 70 °C |
| Tropicalisation/humidité/Exécution: |
tous climats |
