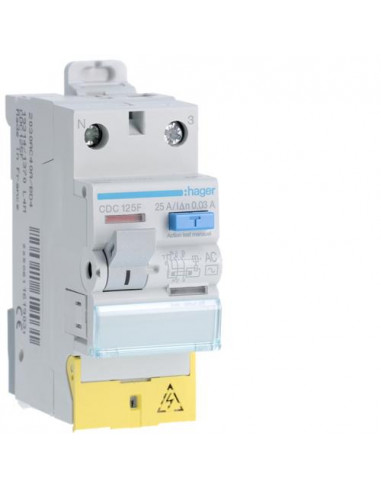

Interrupteur différentiel 1P+N 25A 30mA type AC à bornes décalées HAGER CDC125F
Photos non contractuelles
Description
Interrupteur différentiel 1P+N 25A 30mA type AC à bornes décalées HAGER CDC125F
Position du neutre:
gauche
Nombre de pôles:
2 P
Mode de fixation:
rail DIN
Fréquence assignée:
50 Hz
Courant différentiel assigné:
30 mA
Tenue au non déclenchement onde 8-20µs:
0,25 kA
Pouvoir de fermeture et de coupure:
1,5 kA
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1:
6 kA
Courant assigné à -15°C:
25 A
Courant assigné à -20°C:
25 A
Courant assigné à 0°C:
25 A
Courant assigné à 10°C:
25 A
Courant assigné à -10°C:
25 A
Courant assigné à 15°C:
25 A
Courant assigné à 20°C:
25 A
Courant assigné à 25°C:
25 A
Courant assigné à -25°C:
25 A
Courant assigné à 30°C:
25 A
Courant assigné à 35°C:
25 A
Courant assigné à 40°C:
25 A
Courant assigné à 45°C:
25 A
Courant assigné à 5°C:
25 A
Courant assigné à -5°C:
25 A
Courant assigné à 50°C:
25 A
Courant assigné à 55°C:
25 A
Courant assigné à 60°C:
25 A
Courant assigné à 65°C:
25 A
Courant assigné à 70°C:
21 A
Puissance dissipée par pôle à In:
1,8 W
Puissance dissipée totale sous IN:
3,4 W
Déclenchement légèrement temporisé:
non
Endurance électrique en nombre de cycles:
2000
Endurance mécanique nombre de manoeuvres:
4000
Profondeur produit installé:
70 mm
Hauteur produit installé:
84,4 mm
Largeur produit installé:
35,4 mm
Catégorie de dimensions (DIN 43880):
1
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Plastique
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Type de connexion:
cage à vis
Texte norme:
EN 61008-1
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Indice de protection IP:
IP20
Type de protection différentielle:
AC
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Altitude:
2000 m
Température de stockage:
-55 à 70 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
Tensions
230V
Indice de protection (IP)
IP20
Dimensions
85 x 35 x 73 mm
Garantie
2 ans
Pays fabrication
FR
Code douane
85363030
Ampérage
25A
Marque
Référence
HAG-CDC125F
code EAN
3250611619031
Documents joints
Fiche technique :
Notice :
Vidéo :
Les clients qui ont acheté ce produit ont également acheté...
Borne de raccordement 1P languette 2 câbles 16mm²
Interrupteur différentiel 1P+N 63A 30mA type AC à bornes décalées HAGER CDC163F
Jeu 2 conducteurs 16 mm² bleu + noir. longueur 450 mm HAGER KC416
Disjoncteur 1P+N 4.5-6kA courbe C - 10A 1 module
Caractéristiques techniques :
caractéristique de déclenchement
C
nombre de pôles (total)
2
nombre de pôles protégés
1
courant nominal assigné
10 A
tension assignée
240 V
tension d'isolation assignée Ui
500 V
pouvoir de coupure assigné Icn selon EN 60898 à 230 V
4,5 kA
pouvoir de coupure...

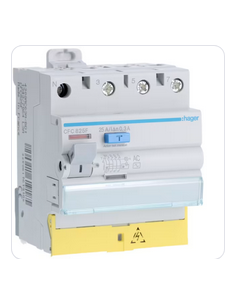

Interrupteur différentiel 3P+N 25A 300mA type AC à bornes décalées
Nombre de pôles:
4 P
Courant assigné nominal:
40 A
Courant différentiel assigné:
30 mA
Type de protection différentielle:
AC
Nombre de modules:
4
Fréquence assignée:
50 Hz
Tension assignée d'emploi en alternatif:
230/400 V
Température de fonctionnement:
-5 à 40 °C
Directive européenne RoHs:
conformité volontaire
Directive...

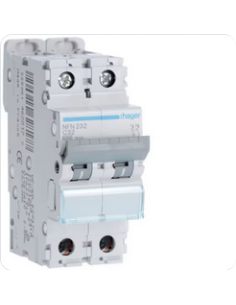

Disjoncteur 2P 6-10kA courbe C - 32A 2 modules
