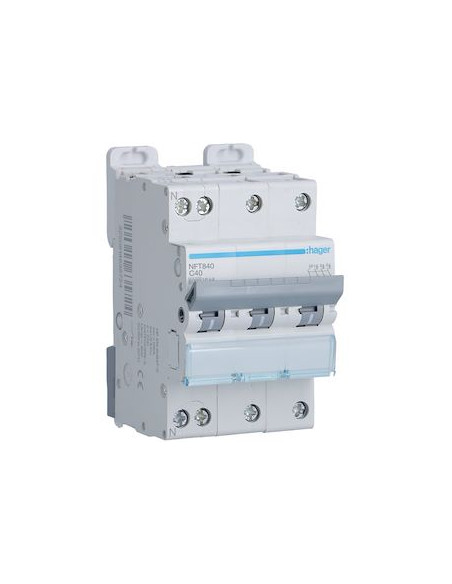

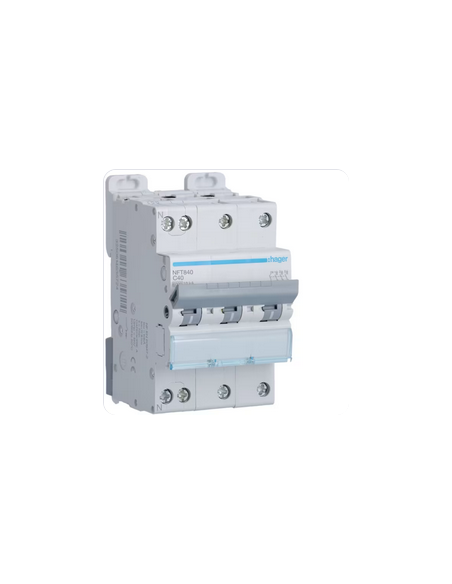

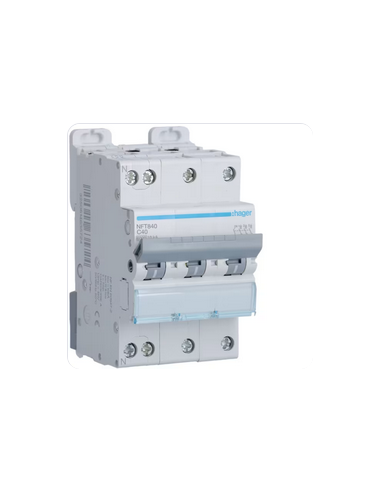

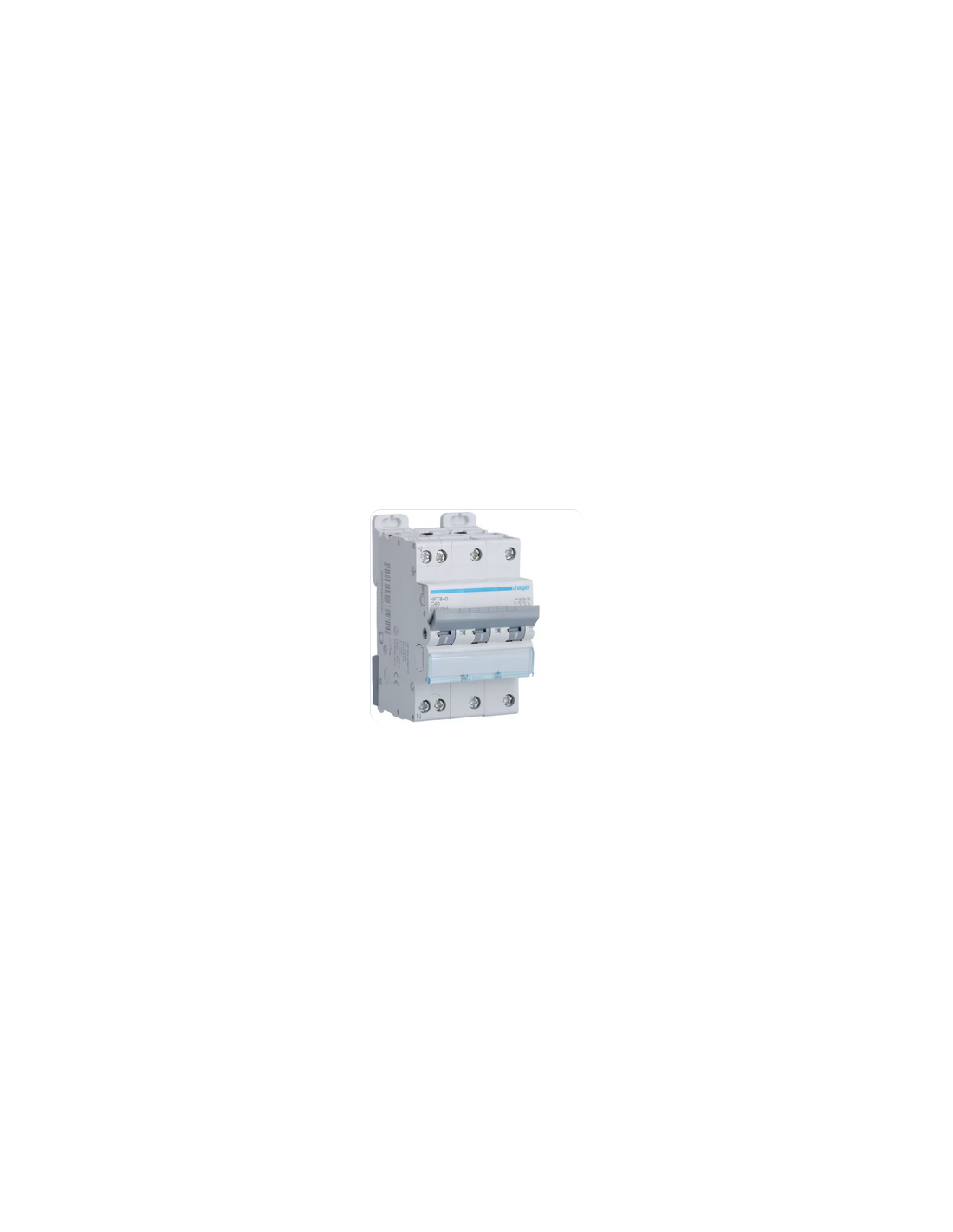

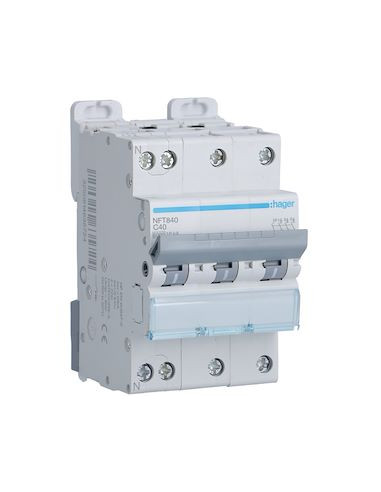

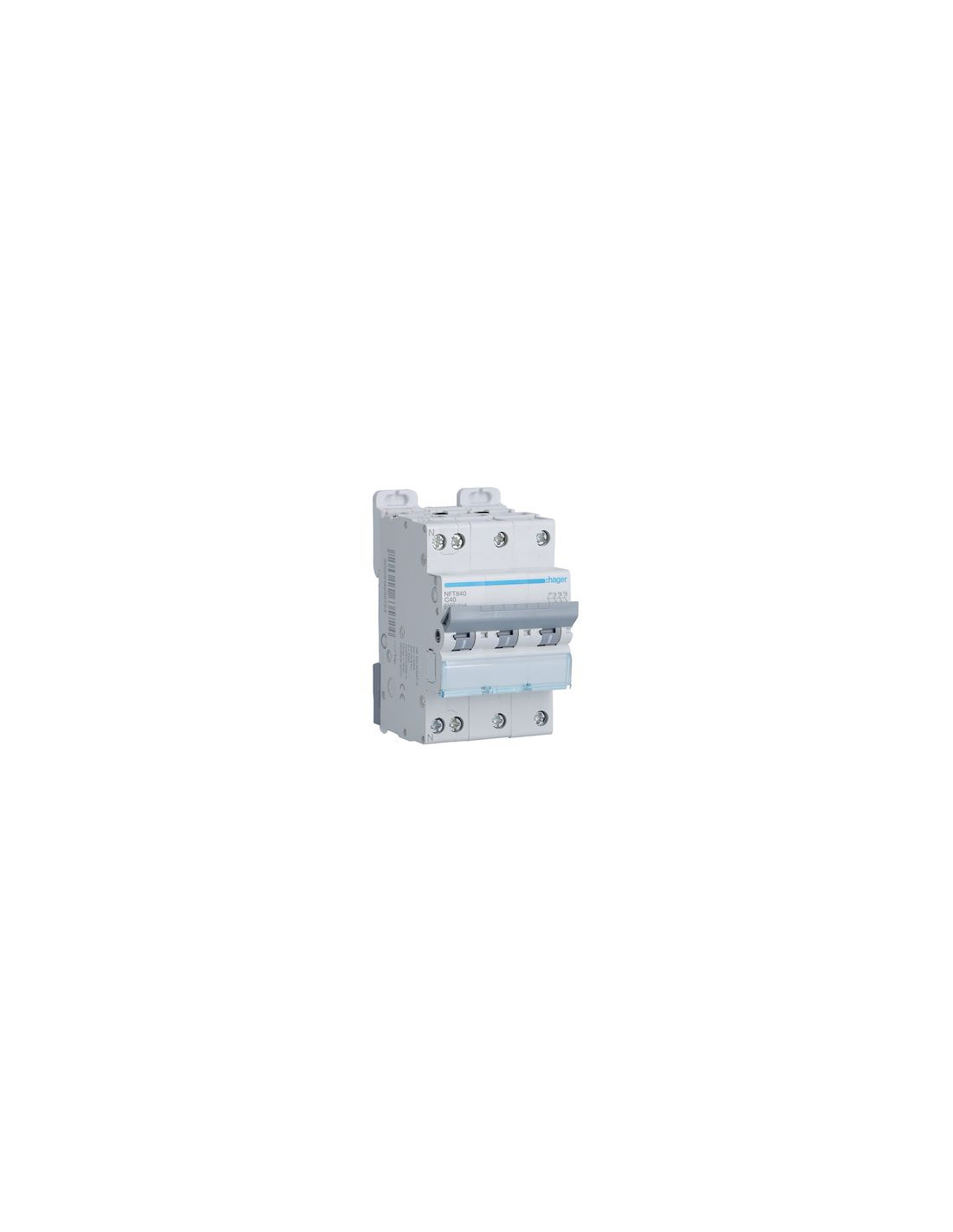

Disjoncteur 3 Pôles + Neutre 6-10kA courbe C 40A 3 modules HAGER NFT840
Type de produit: | Disjoncteur |
Position du neutre: | gauche |
Nombre de pole protégé: | 3 |
Nombre de pôles: | 4 P |
Type de pôles: | 3P+N |
Avec pole de Neutre coupé: | oui |
Courbe: | C |
Alignement des bornes basses pour produits modulaires: | Bornes décalées |
Alignement des bornes hautes pour produits modulaires: | Borne décalée |
Fréquence assignée: | 50/60 Hz |
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: | 6 kA |
Type de tension d'alimentation: | AC |
Tension assignée d'emploi Ue: | 400/415 V |
Tension assignée d'isolement: | 500 V |
Tension assignée de tenue aux chocs: | 4000 V |
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: | 10 kA |
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure assigné Icn sous 220V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics AC selon IEC 60947-2: | 75 % |
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2): | 2 kA |
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): | 2 kA |
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1: | 6 kA |
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2: | 10 kA |
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: | 10 kA |
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: | 10 kA |
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2: | 10 kA |
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: | 10 kA |
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: | 6/9 In |
Valeur du seuil min/maxi du fonctionnement magnétique DC: | 7/15 In |
Valeur du seuil mini/max de fonctionnement thermique en alternatif: | 1,13/1,45 In |
Courant assigné à -15°C: | 45,3 A |
Courant assigné à -20°C: | 45,9 A |
Courant assigné à 0°C: | 43,6 A |
Courant assigné à 10°C: | 42,5 A |
Courant assigné à -10°C: | 44,8 A |
Courant assigné à 15°C: | 41,9 A |
Courant assigné à 20°C: | 41,3 A |
Courant assigné à 25°C: | 40,6 A |
Courant assigné à -25°C: | 46,4 A |
Courant assigné à 30°C: | 40 A |
Courant assigné à 35°C: | 39,6 A |
Courant assigné à 40°C: | 39,1 A |
Courant assigné à 45°C: | 38,7 A |
Courant assigné à 5°C: | 43,1 A |
Courant assigné à -5°C: | 44,2 A |
Courant assigné à 50°C: | 38,2 A |
Courant assigné à 55°C: | 37,7 A |
Courant assigné à 60°C: | 37,3 A |
Coefficient de correction du déclenchement magnétique à 100Hz: | 1,1 |
Coefficient de correction du déclenchement magnétique à 200Hz: | 1,2 |
Coefficient de correction du déclenchement magnétique à 400Hz: | 1,5 |
Coefficient de correction du déclenchement magnétique à 60Hz: | 1 |
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: | 0,95 |
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: | 0,95 |
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: | 0,9 |
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: | 0,85 |
Puissance dissipée par pôle à In: | 5,6 W |
Puissance dissipée totale sous IN: | 15,5 W |
Endurance électrique en nombre de cycles: | 4000 |
Endurance mécanique nombre de manoeuvres: | 20000 |
Profondeur produit installé: | 70 mm |
Hauteur produit installé: | 84,7 mm |
Longueur: | 96,1 mm |
Largeur produit installé: | 53,1 mm |
Type de raccordement haut pour produits modulaires: | Borne à vis |
Couple de serrage: | 1,9Nm |
Type de loquet bas pour produits modulaires: | Plastique |
Type de loquet haut pour produits modulaires: | Plastique |
Type de raccordement bas pour produits modulaires: | Borne à vis |
Démontabilité basse pour produits modulaires: | oui |
Démontabilité haute pour produits modulaires: | oui |
Type de connexion: | cage à vis |
Section de raccordement des bornes amont et aval à vis, en câble souple: | 0,75/10 mm² |
Section de raccordement des bornes amont et aval à vis, en câble rigide: | 0,75/16 mm² |
Accessoriable: | oui |
Texte norme: | EN 60898-1 |
Directive européenne RoHs: | conformité volontaire |
Directive européenne WEEE: | concerné |
Indice de protection IP: | IP20 |
