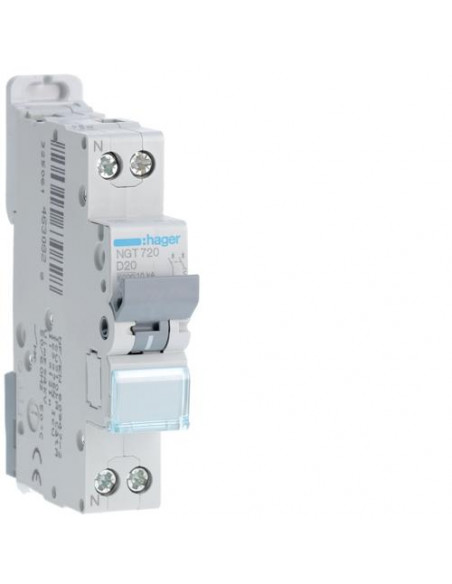

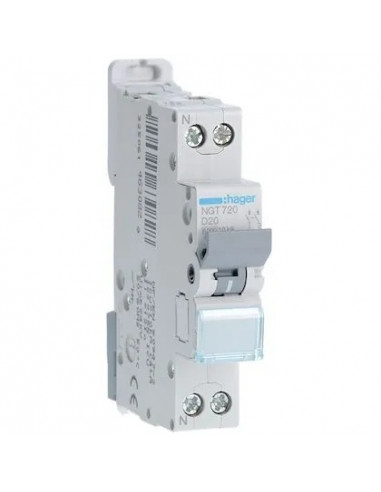

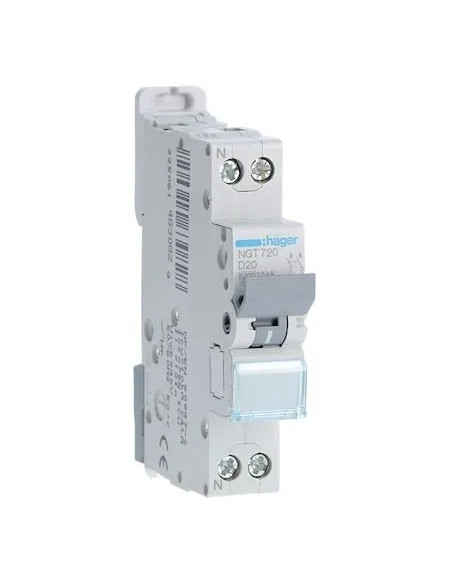

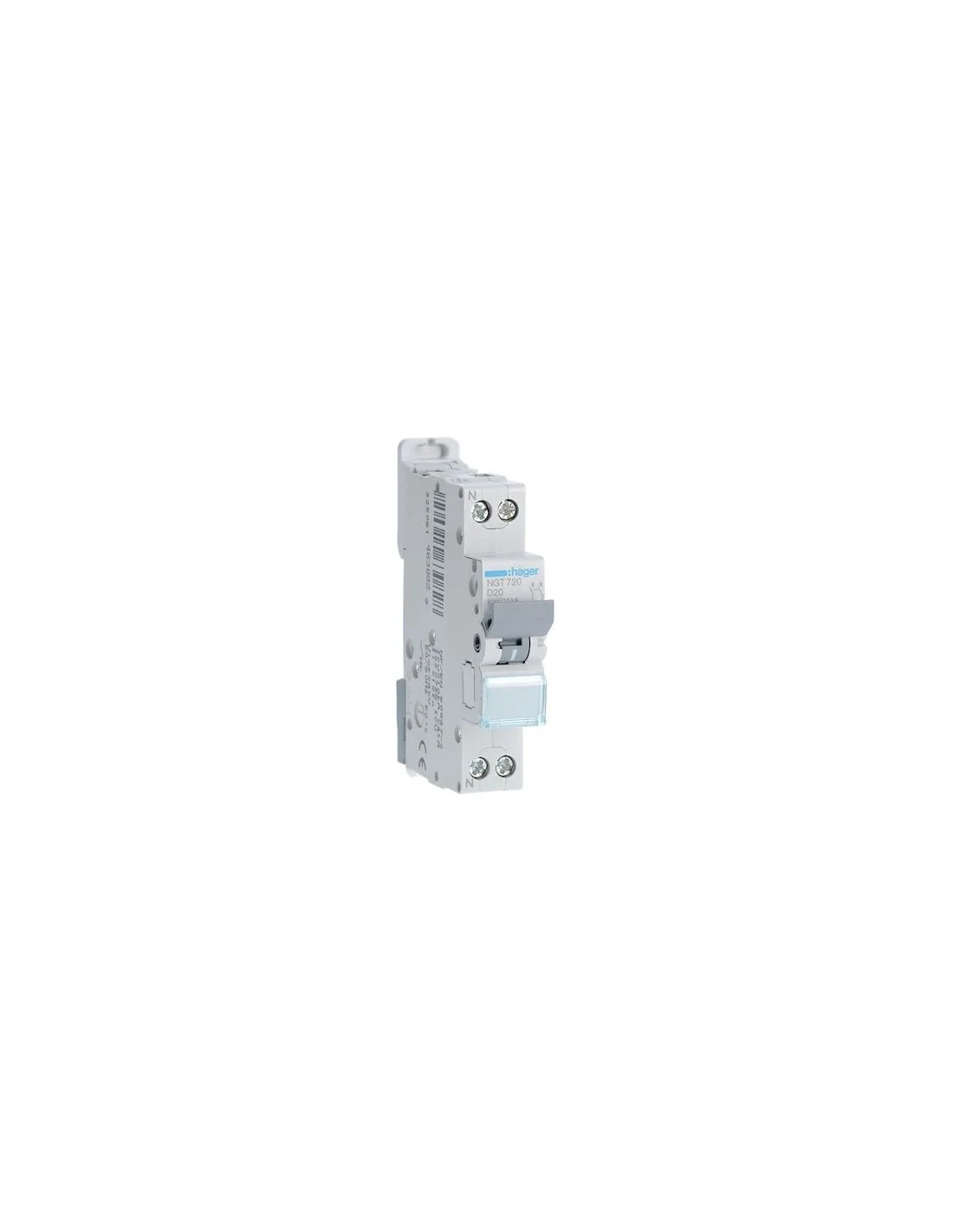

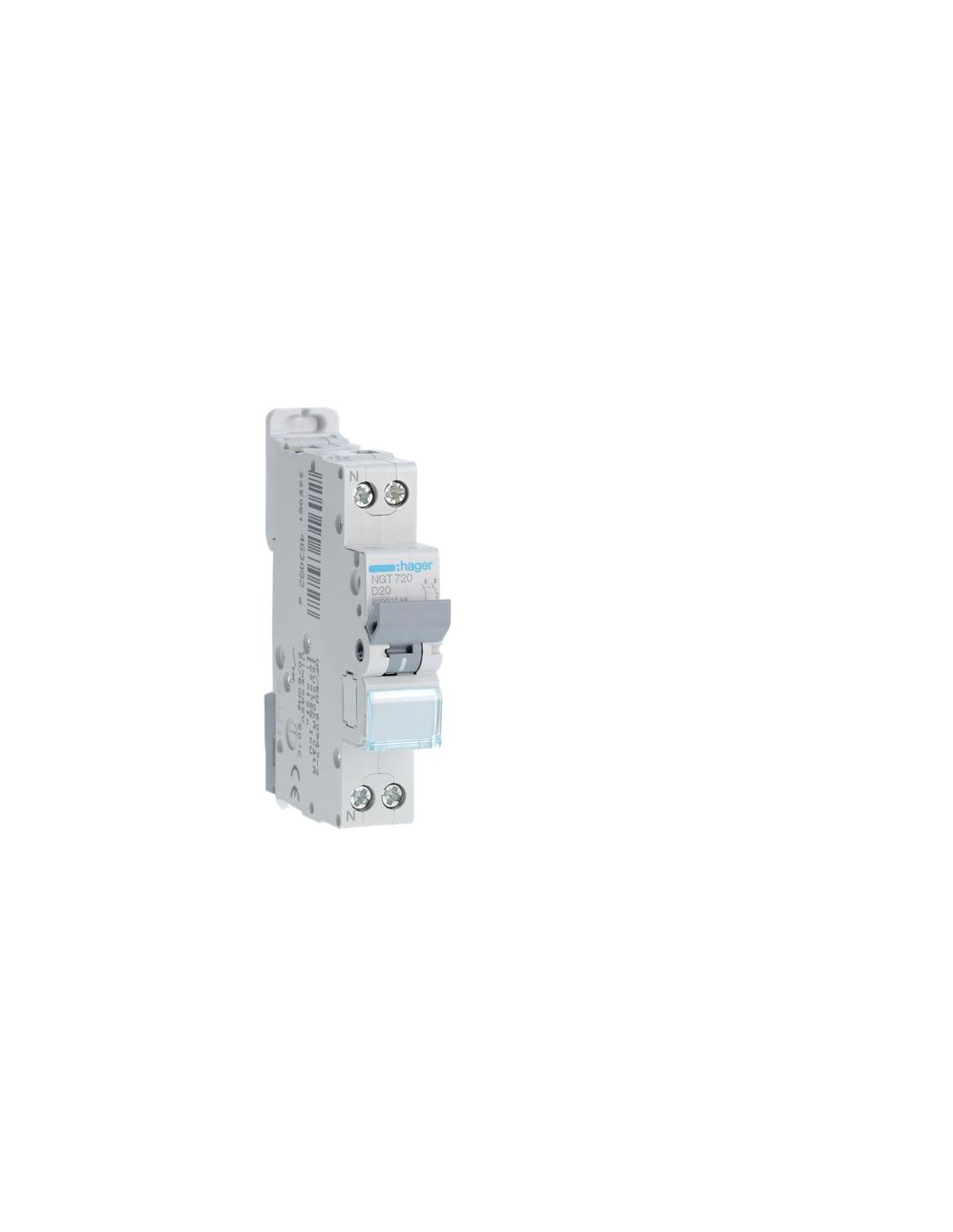

Disjoncteur 1P+N 6-10kA courbe D 20A 1 module HAGER NGT720
Photos non contractuelles
Description
Disjoncteur 1P+N 6-10kA courbe D 20A 1 module HAGER NGT720
Position du neutre:
gauche
Nombre de pole protégé:
1
Nombre de pôles:
2 P
Type de pôles:
1P+N
Avec pole de Neutre coupé:
oui
Courbe:
D
Alignement des bornes basses pour produits modulaires:
Bornes décalées
Alignement des bornes hautes pour produits modulaires:
Borne décalée
Fréquence assignée:
50/60 Hz
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1:
6 kA
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
230/240 V
Tension assignée d'isolement:
500 V
Tension maxi d'utilisation:
253 V
Tension assignée de tenue aux chocs:
4000 V
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
6 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2:
75 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
10 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
10 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
10/14,4 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Courant assigné à -15°C:
23,6 A
Courant assigné à -20°C:
24 A
Courant assigné à 0°C:
22,5 A
Courant assigné à 10°C:
21,7 A
Courant assigné à -10°C:
23,3 A
Courant assigné à 15°C:
21,3 A
Courant assigné à 20°C:
20,9 A
Courant assigné à 25°C:
20,4 A
Courant assigné à -25°C:
24,4 A
Courant assigné à 30°C:
20 A
Courant assigné à 35°C:
19,7 A
Courant assigné à 40°C:
19,4 A
Courant assigné à 45°C:
19 A
Courant assigné à 5°C:
22,1 A
Courant assigné à -5°C:
22,9 A
Courant assigné à 50°C:
18,7 A
Courant assigné à 55°C:
18,3 A
Courant assigné à 60°C:
18 A
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance dissipée par pôle à In:
1,7 W
Puissance dissipée totale sous IN:
3,3 W
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Profondeur produit installé:
70 mm
Hauteur produit installé:
84,7 mm
Longueur:
96,1 mm
Largeur produit installé:
17,7 mm
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
1,9Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Plastique
Type de raccordement bas pour produits modulaires:
Borne à vis
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Approprié pour montage encastré:
oui
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
0,75/10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
0,75/16 mm²
Texte norme:
EN 60898-1
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Indice de protection IP:
IP20
Degré de pollution suivant IEC 60664 / IEC 60947-2:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
Marque
Référence
HAG-NGT720
code EAN
3250614630828
Documents joints
Fiche technique :
