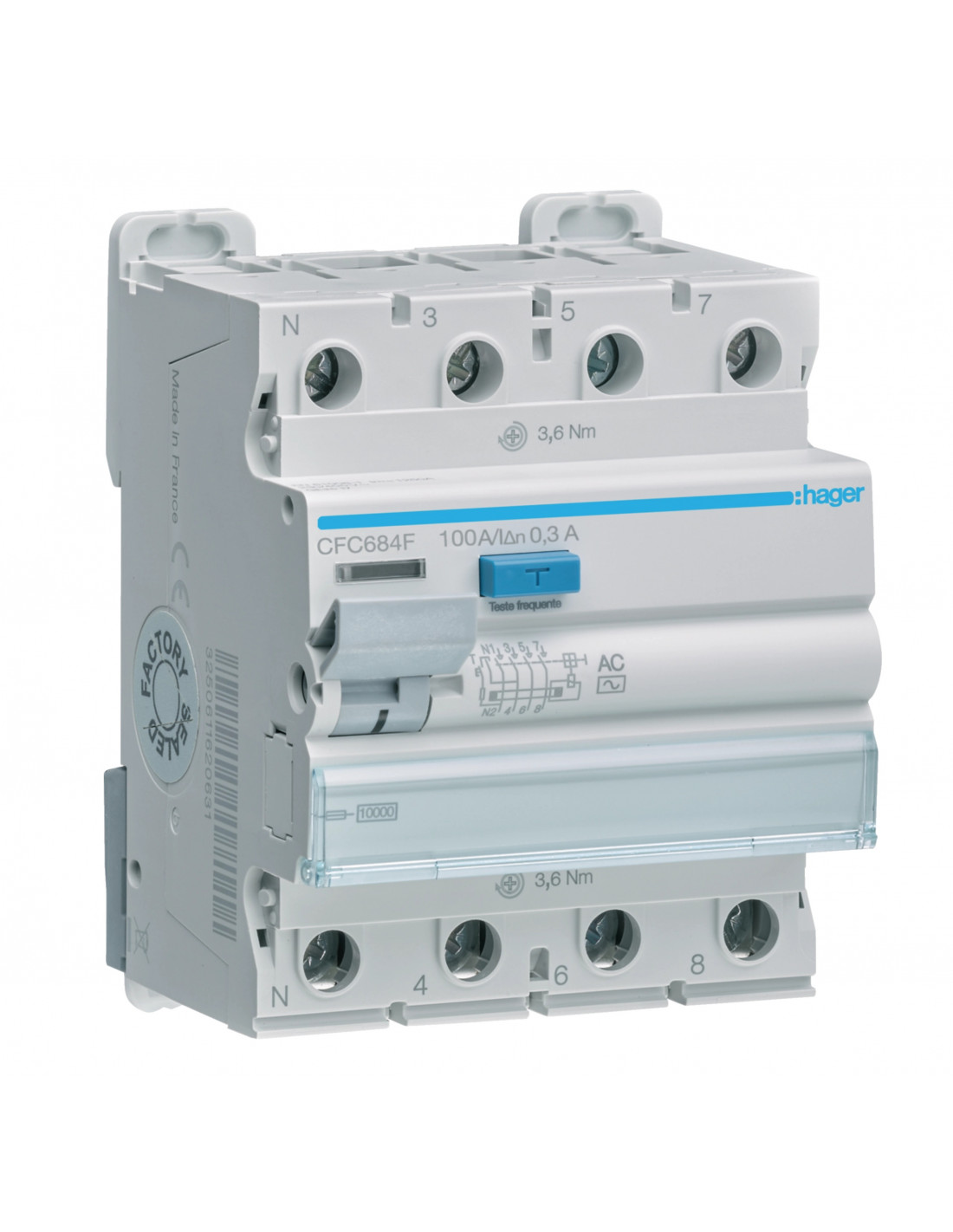

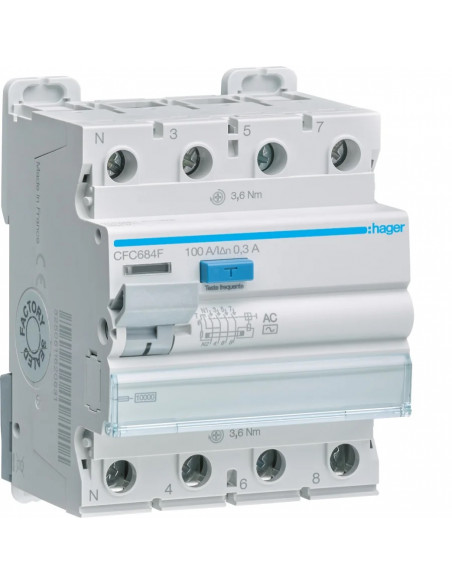

Interrupteur différentiel 3P+N 100A 300mA type AC HAGER CFC684F

Interrupteur différentiel HAGER 3P+N 100 A 300 mA type AC – 4 modules – Réf. CFC684F

L’interrupteur différentiel HAGER CFC684F est un dispositif de protection destiné aux installations électriques triphasées avec neutre. Il surveille en permanence l’équilibre des courants circulant dans le circuit et déclenche automatiquement lorsqu’il détecte un courant de fuite à la terre supérieur à 300 mA. Il contribue ainsi à la protection de l’installation contre les défauts d’isolement et les risques associés aux courants de fuite.

Avec son calibre de 100 A, son format 3P+N et ses 4 pôles, cet interrupteur différentiel convient aux tableaux de distribution de forte puissance, notamment dans les bâtiments tertiaires, les ateliers, les commerces ou les installations collectives. Son type AC est conçu pour détecter les courants différentiels alternatifs sinusoïdaux.

Le modèle CFC684F se monte simplement sur rail DIN et occupe 4 modules dans le tableau électrique. Ses bornes alignées facilitent le câblage et permettent le raccordement de conducteurs rigides jusqu’à 50 mm² ou souples jusqu’à 35 mm². Les bornes à vis assurent un raccordement fiable et durable, avec un couple de serrage nominal de 3,6 Nm.

Conforme aux exigences des installations basse tension, ce dispositif présente une tension assignée d’emploi de 230/400 V AC et une fréquence de 50/60 Hz. Son courant conditionnel de court-circuit assigné atteint 10 kA selon la norme EN 61008-1.

Caractéristiques techniques :

• Marque : Hager

• Référence fabricant : CFC684F

• EAN : 3250611623588

• Type : interrupteur différentiel modulaire

• Configuration : 3P+N / 4 pôles

• Courant nominal : 100 A

• Sensibilité différentielle : 300 mA

• Type de différentiel : AC

• Tension assignée d’emploi : 230 à 400 V AC

• Fréquence : 50/60 Hz

• Nombre de modules : 4

• Montage : rail DIN

• Bornes : à vis, alignées

• Raccordement câble rigide : 1 à 50 mm²

• Raccordement câble souple : 1 à 35 mm²

• Couple de serrage : 3,6 Nm

• Courant conditionnel de court-circuit : 10 kA selon EN 61008-1

• Pouvoir de fermeture et de coupure : 1,25 kA

• Indice de protection : IP20

• Dimensions : 85 x 72 x 70 mm

• Température de service : de -25 °C à +60 °C

Important : cet interrupteur différentiel ne protège pas contre les surcharges ni les courts-circuits. Il doit être associé à une protection surintensité adaptée, telle qu’un disjoncteur. Sa sensibilité de 300 mA ne remplace pas, lorsque la réglementation l’impose.
