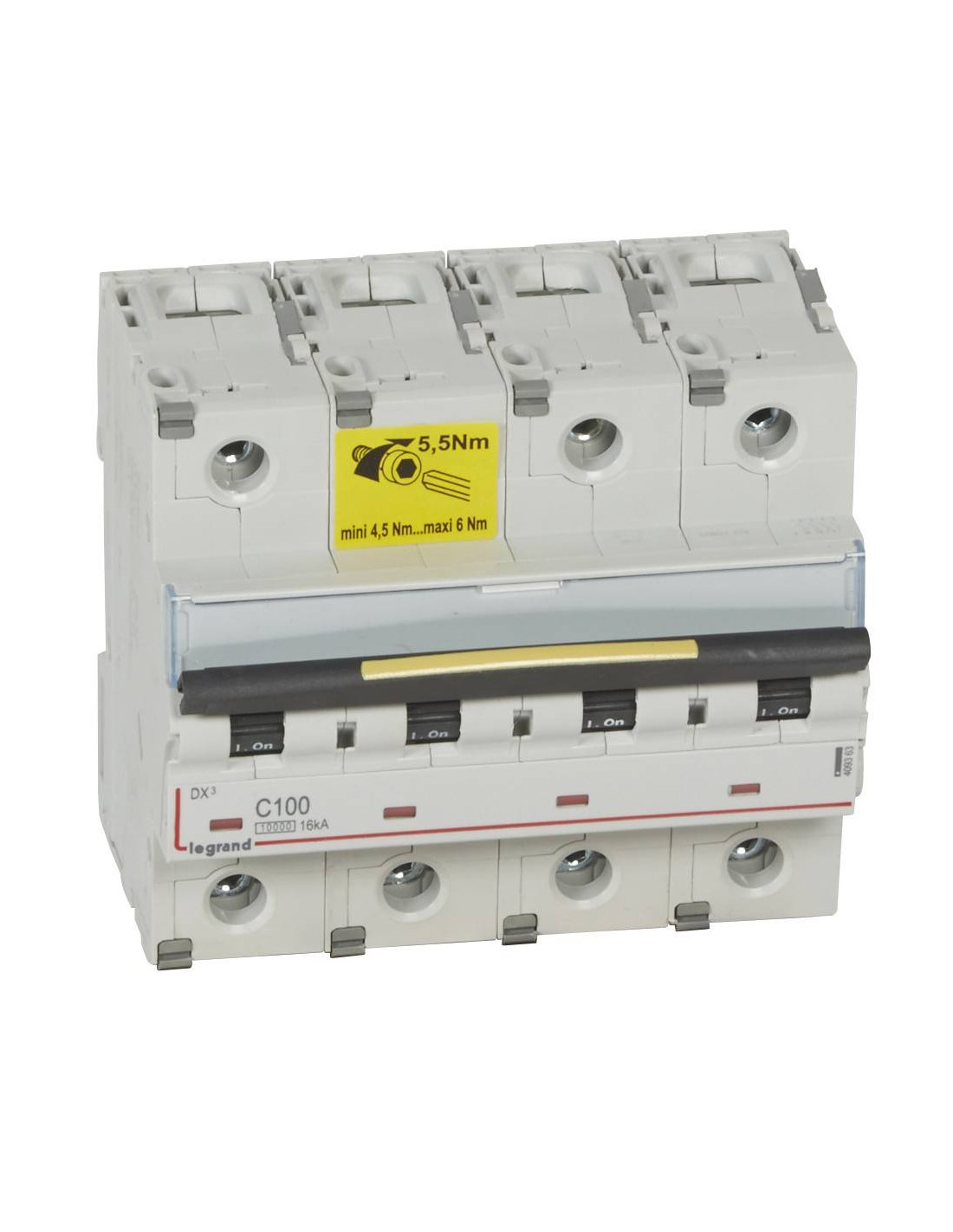

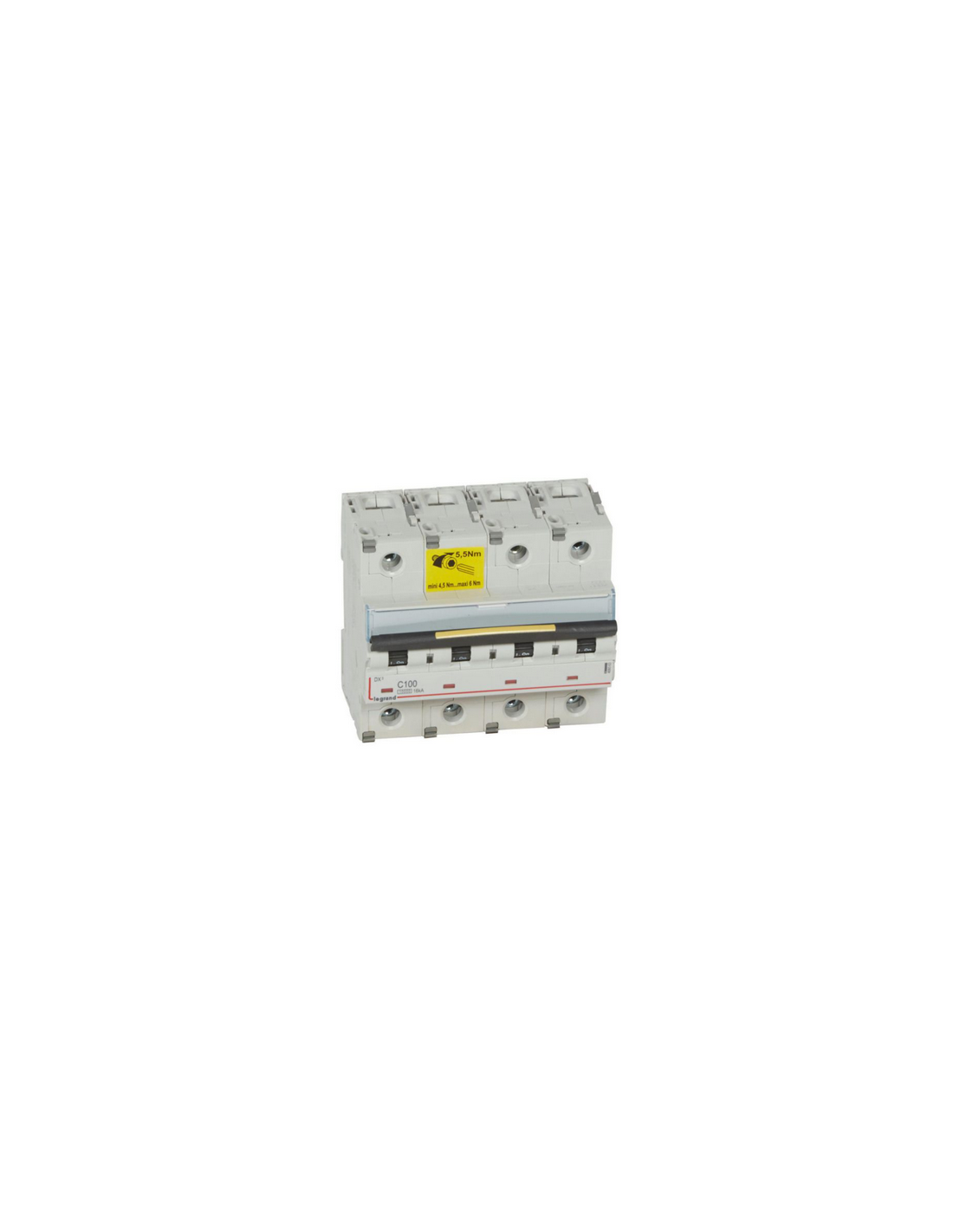

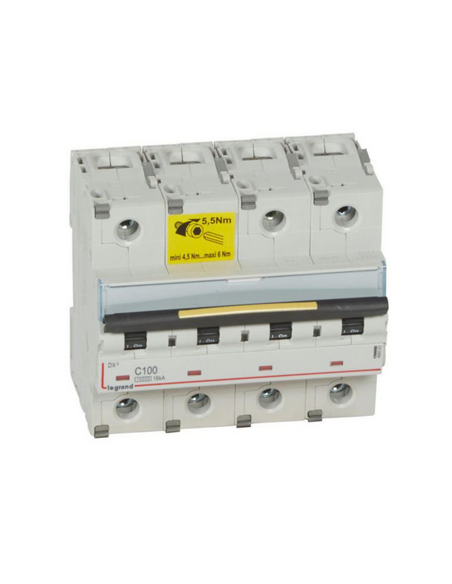

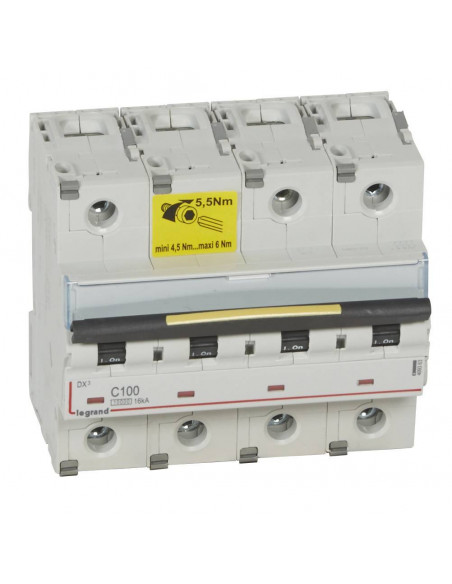

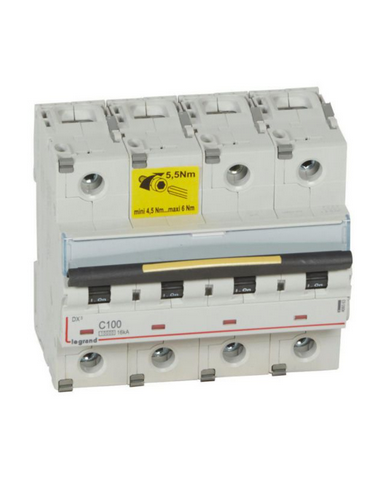

Disjoncteur DX³10000 16kA à vis 4 Pôles 400V 100A courbe C 6 modules LEGRAND 409363

LEGRAND | Réf LEG-409363 | Détails du produit
DX3 4P C100 10000A/16KA LEGRAND 409363
Disjoncteur DX³10000 16kA à vis 4 Pôles 400V 100A courbe C 6 modules LEGRAND 409363
DX3 4P C100 10000A/16KA LEGRAND 409363
Disjoncteur DX³10000 16kA à vis 4 Pôles 400V 100A courbe C 6 modules LEGRAND 409363

Photos non contractuelles

314,00 € TTC
- 76% 1299.6 € (Prix Public Indicatif)

Vous économisez 985,60 €

Paiements 100% sécurisés
  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteur DX³ 10000-vis/vis-4P-400V~-100A-16kA-courbe C 6M LEGRAND 409363

Tétrapolaires 400 V~
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Non peignable
- Vis/vis :
- In : 100 A
- Nombre de modules : 6

Description

Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 4 Pôles 400V~ 100A courbe C 6 modules LEGRAND 409363

DX³, disjoncteur modulaire tétrapolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

  • Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure :- 10000A conforme à la norme NF EN 60891-1 pour les installations résidentielles- 16kA conforme à la norme EN 60947-2
  • Protection des départs : arrivée haute et sortie basse par bornes à vis
  • Intensité nominale 100A - Courbe C (déclenchement magnétique 7In +/- 20%) - 6 modules
  • Pour câblage traditionnel
  • Reçoit les auxiliaires et accessoires DX³ et accepte les blocs différentiels adaptables - Bornes protégées contre le toucher IP20, appareil câblé

Les installation

Équipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Les utilisation

Équipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages

  • Non peignable

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

  • Profondeur d'encastrement 47 mm
  • Courbe C
  • Nombre de pôle(s) 4
  • Nombre de pôles protégés 4
  • Calibre 100 A
  • Tension 400 V
  • Tension d'isolement assignée (Ui) 500 V
  • Tension assignée de tenue aux chocs (Uimp) 4 kV
  • Type de tension AC
  • Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) 10 kA
  • Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) 32 kA
  • Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) 16 kA
  • Fréquence 50-60 Hz
  • Montage encastré Oui
  • Pôle neutre sectionné simultanément Oui
  • Degré de pollution 2
  • Produits auxiliaires associables Oui
  • Largeur en nombre de modules 6
  • Classe de protection (IP) IP20
  • Température ambiante en fonctionnement -25-70 °C
  • Section de raccordement cable souple 6-50 mm²
  • Section de raccordement cable rigide 6-70 mm²
  • Antidéflagration Non
  • Largeur 70.8 mm
  • Hauteur 94.8 mm
  • Profondeur 77.8 mm
  • Résistance aux chocs (IK) IK02
  • Sens de l'alimentation électrique Par le haut ou le bas
  • Couleur Gris
  • Numéro RAL 7035
  • Sans halogène Oui
  • Type de connexion Borne à vis
  • Avec zone de texte/surface d'inscription Oui
  • Mode de pose Rail DIN
  • Type de borne Borne à vis

Caractéristiques

Tensions
400V
Dimensions
94,8 x 70,8 x 77,8 mm
Ampérage
100A
LEG-409363
3245064093637
