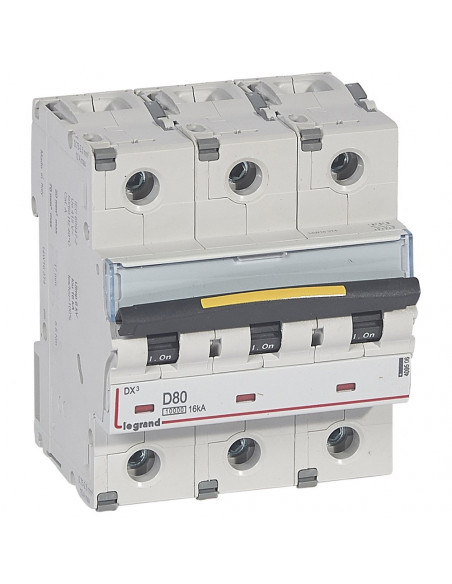

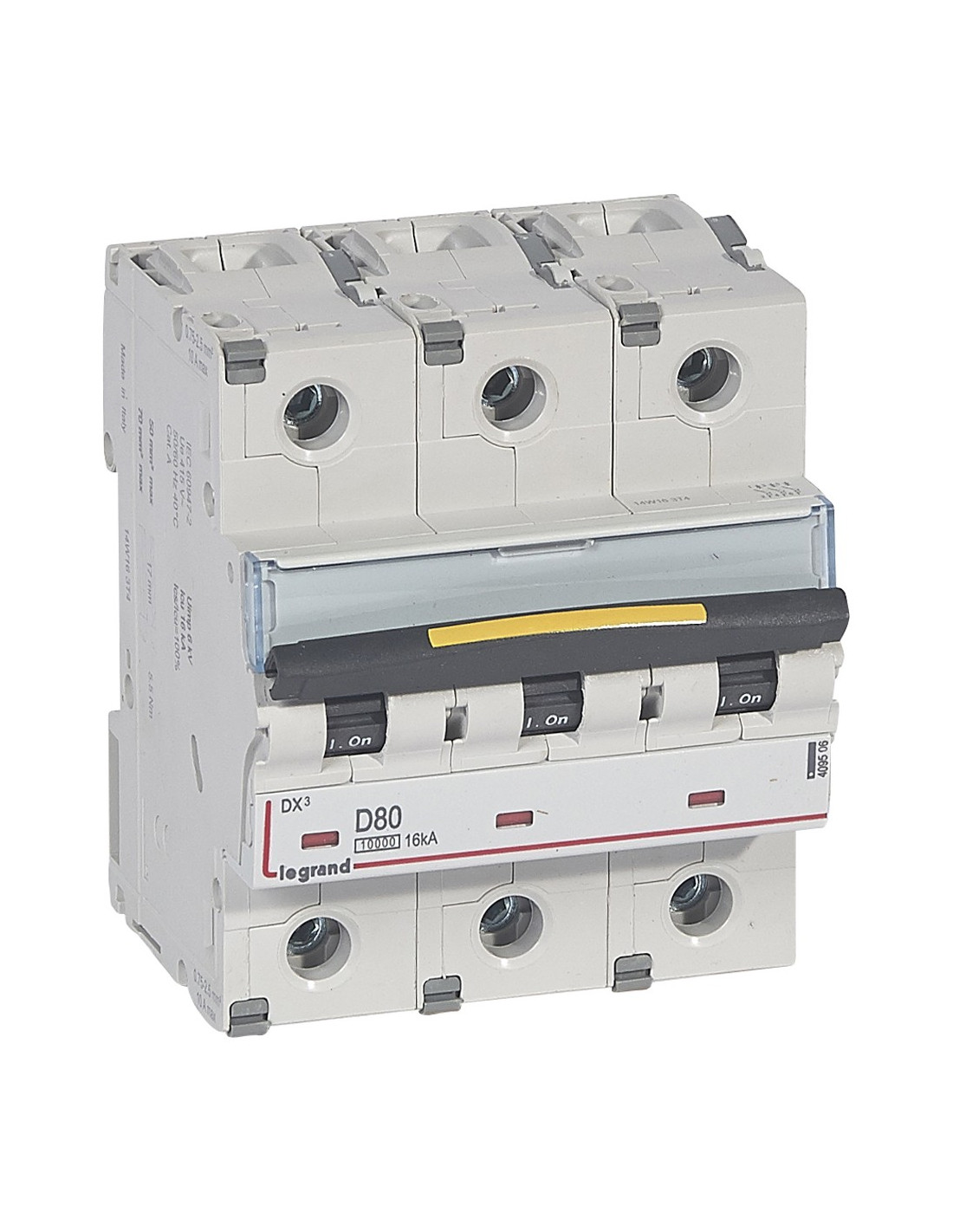

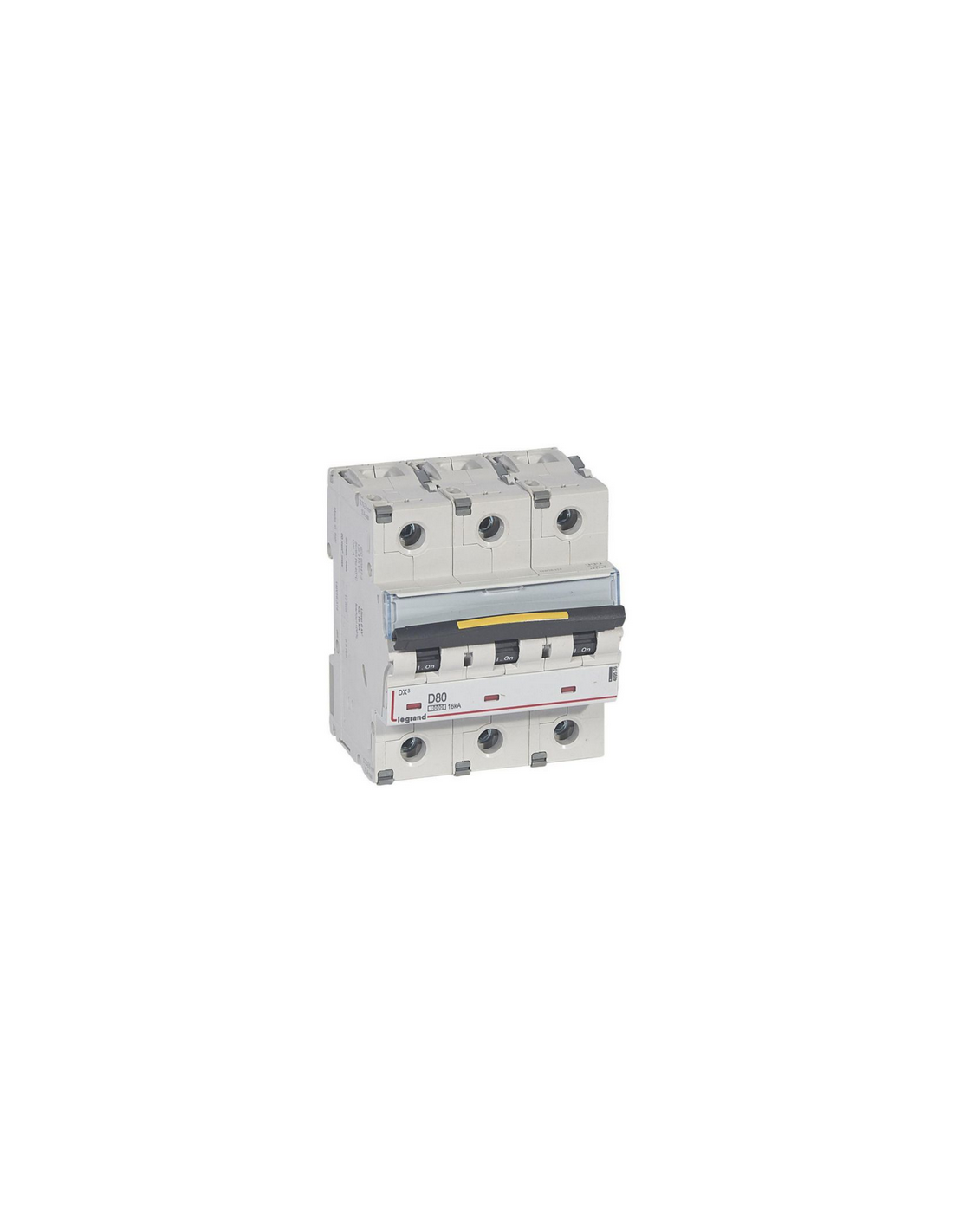

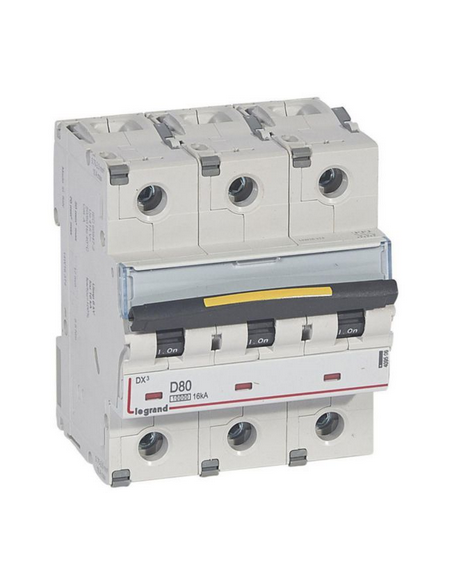

Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 3 Pôles 400V~ 80A courbe D - 4,5 modules LEGRAND 409506

LEGRAND | Réf LEG-409506 | Détails du produit
DX3 3P D80 10000A/16KA LEGRAND 409506
Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 3 Pôles 400V~ 80A courbe D - 4,5 modules LEGRAND 409506
DX3 3P D80 10000A/16KA LEGRAND 409506
Disjoncteur DX³10000 16kA arrivée...

Photos non contractuelles

262,63 € TTC
- 76% 1088.28 € (Prix Public Indicatif)

Vous économisez 825,65 €

Paiements 100% sécurisés
  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteur DX³ 10000-vis/vis-3P-400V~-80A-16kA-courbe D 4,5M LEGRAND 409506

Tripolaire 400 V~
- Pour câblage traditionnel
- Vis/vis
- In : 80 A
- Nombre de modules : 4,5

Description

Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 3 Pôles 400V~ 80A courbe D - 4,5 modules LEGRAND 409506

DX³, disjoncteur modulaire tripolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

  • Disjoncteur DX³ tripolaire 400V~ pouvoir de coupure :
    - 10000A conforme à la norme NF EN 60891-1 pour les installations résidentielles
    - 16kA conforme à la norme EN 60947-2
  • Protection des départs : arrivée haute et sortie basse par bornes à vis
  • Intensité nominale 80A - Courbe D (déclenchement magnétique entre 10n et 14In) - 4,5 modules
  • Pour câblage traditionnel
  • Reçoit les auxiliaires, toutes les commandes motorisées et accessoires DX³ et accepte les blocs différentiels adaptables - Bornes protégées contre le toucher IP20, appareil câblé
  • Profondeur d'encastrement 47 mm
  • Courbe D
  • Nombre de pôle(s) 3
  • Nombre de pôles protégés 3
  • Calibre 80 A
  • Tension 400 V
  • Tension d'isolement assignée (Ui) 500 V
  • Tension assignée de tenue aux chocs (Uimp) 4 kV
  • Type de tension AC
  • Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) 10 kA
  • Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) 32 kA
  • Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) 16 kA
  • Fréquence 50-60 Hz
  • Montage encastré Oui
  • Pôle neutre sectionné simultanément Non
  • Degré de pollution 3
  • Produits auxiliaires associables Oui
  • Largeur en nombre de modules 4.5
  • Classe de protection (IP) IP20
  • Température ambiante en fonctionnement -25-70 °C
  • Section de raccordement cable souple 6-50 mm²
  • Section de raccordement cable rigide 6-70 mm²
  • Antidéflagration Non
  • Largeur 53.1 mm
  • Hauteur 94.8 mm
  • Profondeur 77.8 mm

Les + installation

Équipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits

Les + utilisation

Équipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages

  • Non peignable

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

Caractéristiques

Tensions
400V
Indice de protection (IP)
IP20
Dimensions
94,8 x 53,1 x 77,8 mm
Ampérage
80A
Profondeur
47 mm
LEG-409506
3245064095068

Documents joints

Fiche technique :
Notice :

Les clients qui ont acheté ce produit ont également acheté...

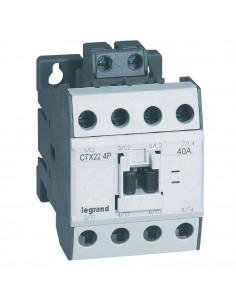

CTX 4P 40A AC1 230V AC LEGRAND 416426
