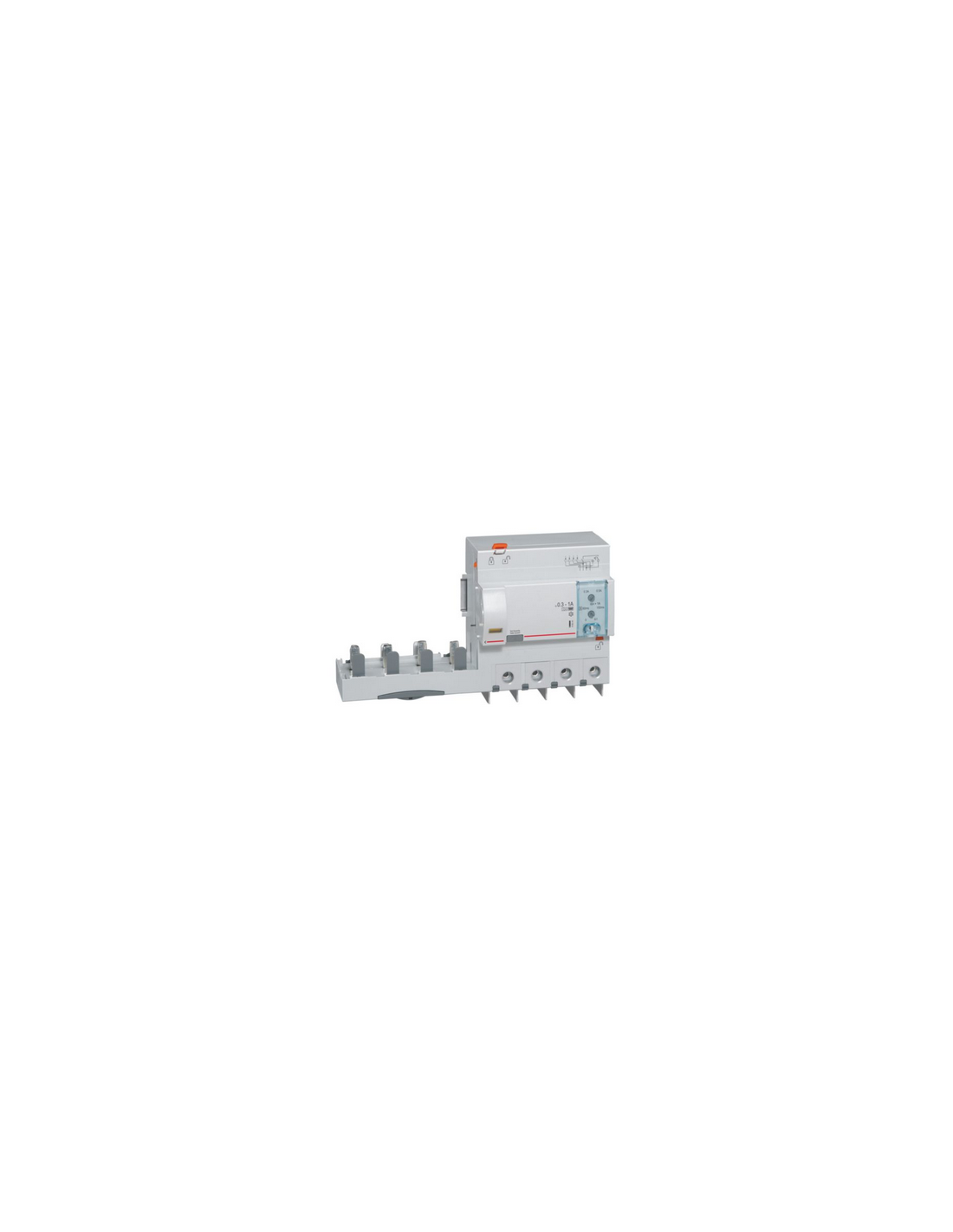

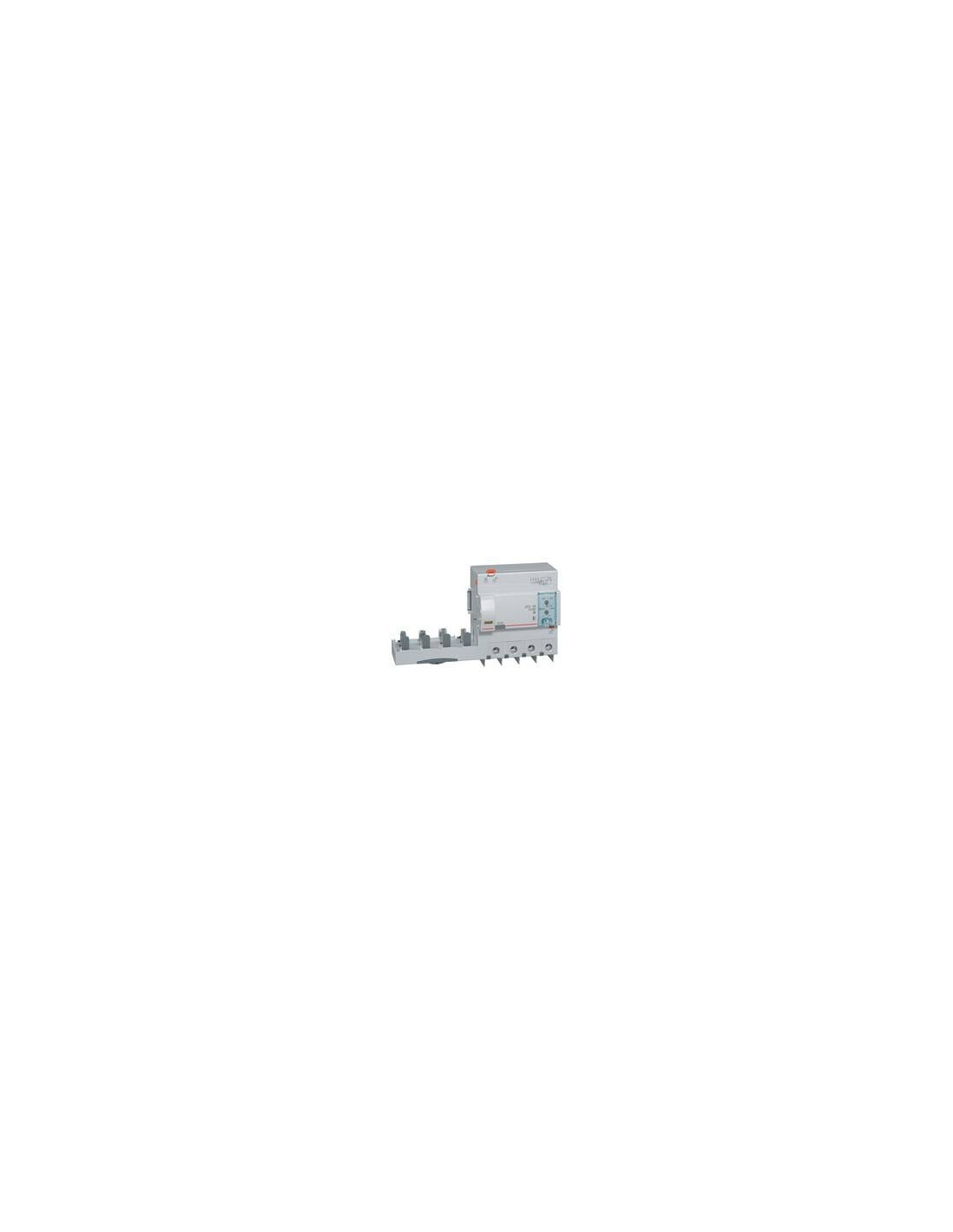

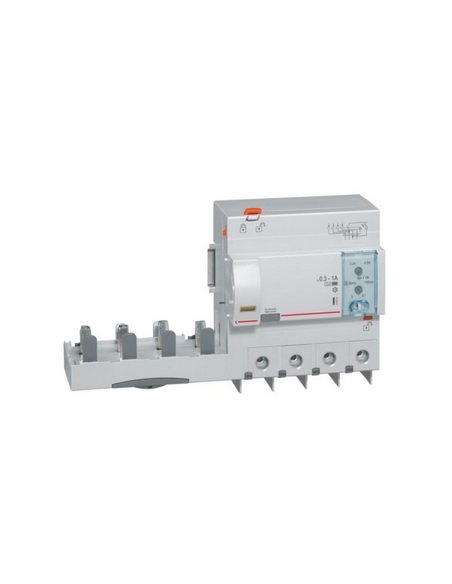

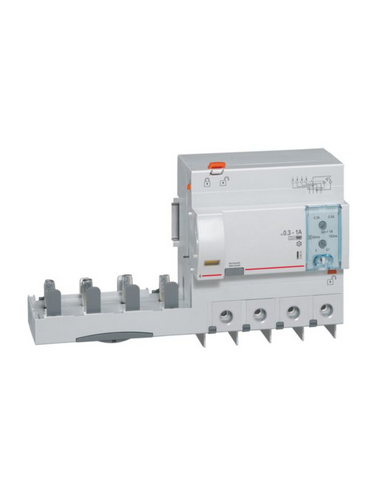

Bloc différentiel adaptable à vis DX³ pour disjoncteur 1,5 module par pôle 4 Pôles 400V~ 125A type F réglable LEGRAND 410644

• Bloc différentiel adaptable DX³ tétrapolaire 400V~ pour disjoncteur et inter-sectionneur à déclenchement DX³-IS 1,5 module/pôle
• Protection des départs : sortie basse par bornes à vis - Type F : détecte les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs et détection des courants de défauts hautes fréquences
• Sensibilité réglable de 300mA à 1000mA - Intensité nominale 125A - 6 modules

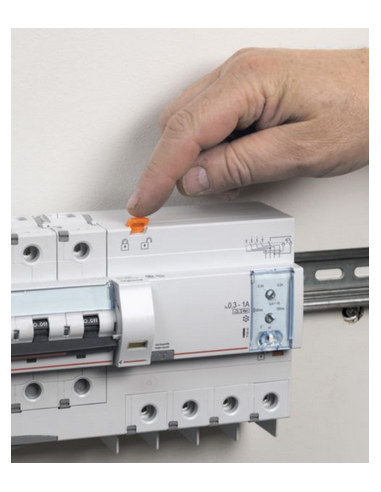

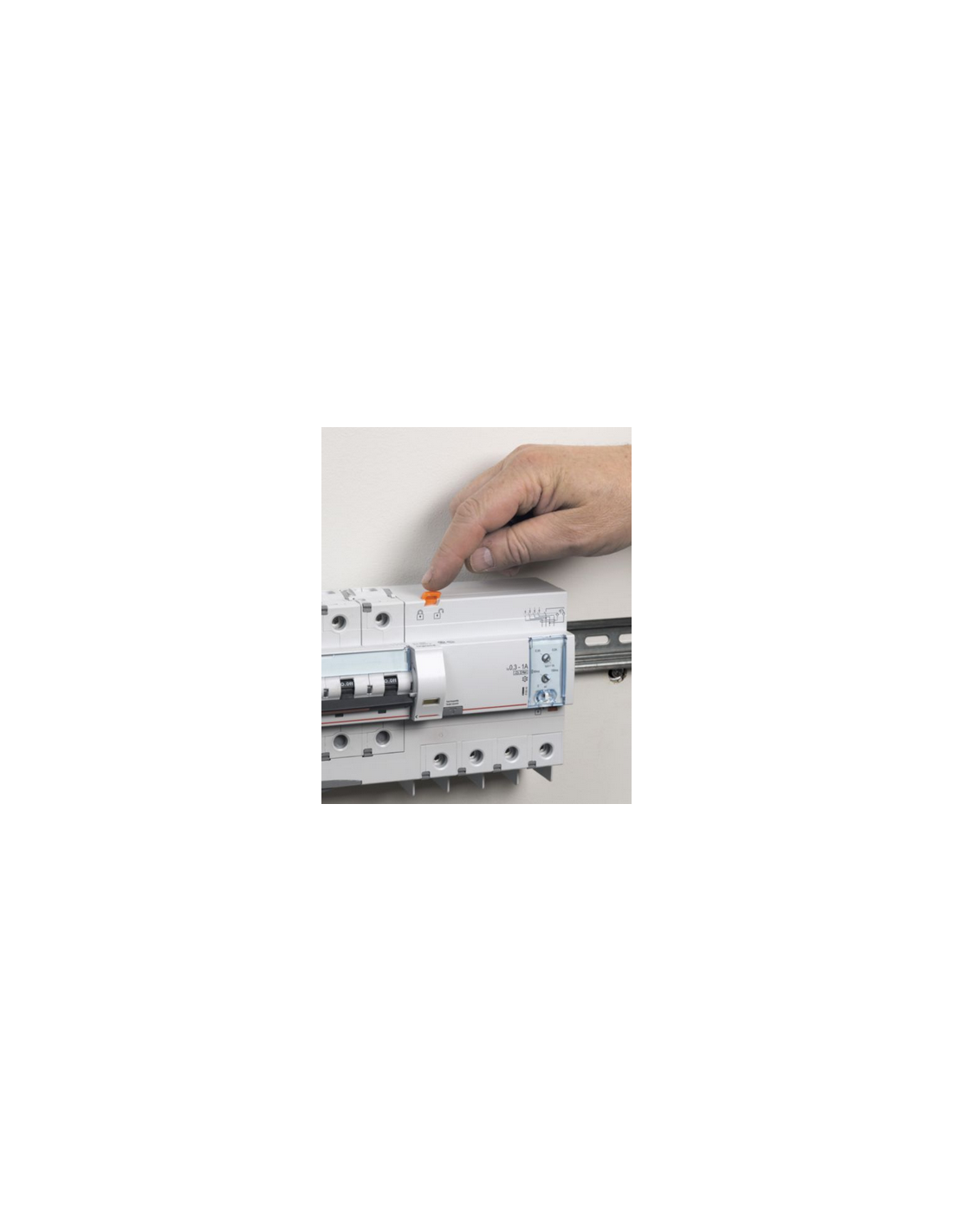

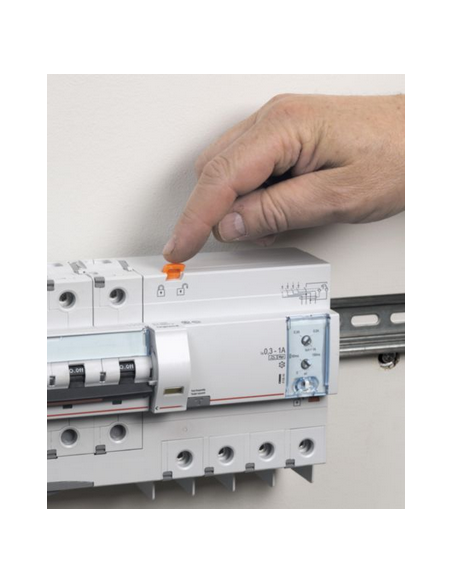

• Se monte à droite des disjoncteurs et inter-sectionneurs à déclenchement 100A et 125A
• Conforme aux normes IEC 61009-1, EN 61009-1, EN 60947-2, IEC 60947-2, IEC 62423 et EN 62423

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

• Courant de défaut nominal ajustable Oui
• Courant de défaut nominal 0.3-1 A
• Temps de retard max. 150 ms
• Temps de retard ajustable Oui
• Nombre de pôle(s) 4
• Type de différentiel F
• Fréquence 50 Hz
• Tension d'isolement assignée (Ui) 500 V
• Tension assignée de tenue aux chocs (Uimp) 6 kV
• Section de raccordement cable rigide 1.5-70 mm²
• Section de raccordement cable souple 1.5-50 mm²
• Immunisé contre déclenchements intempestifs Oui
• Avec dispositif de verrouillage Oui
• Classe de protection (IP) IP20
• Degré de pollution 3
• Température ambiante en fonctionnement -25-70 °C
• Largeur 213.6 mm
• Hauteur 129 mm
• Profondeur 78 mm
• Résistance aux chocs (IK) IK02
• Temperature de stockage -40-70 °C
• Type de tension AC
• Indication de repérage des bornes de raccordement Oui
• Couleur Gris
• Numéro RAL 7035
• Sans halogène Oui

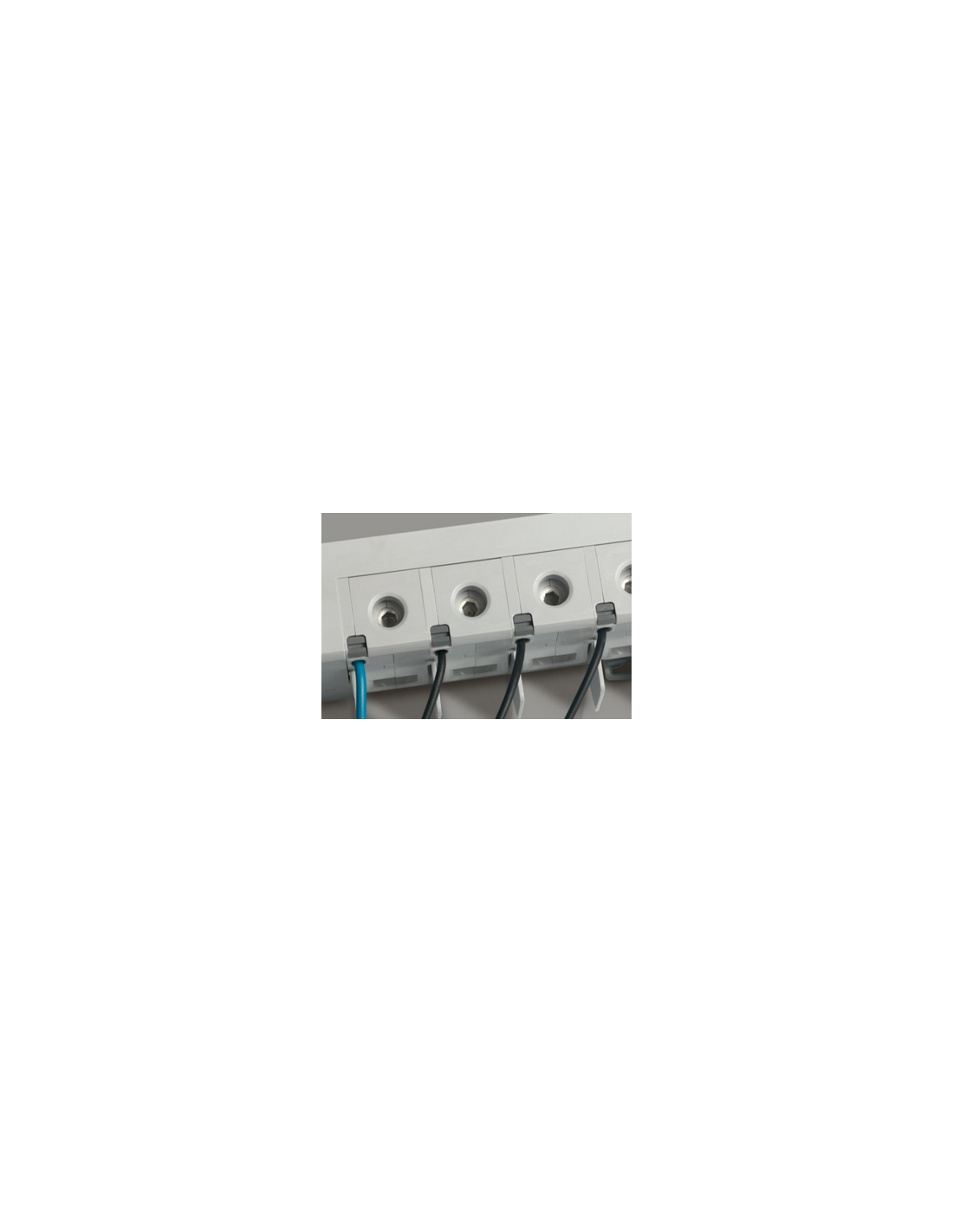

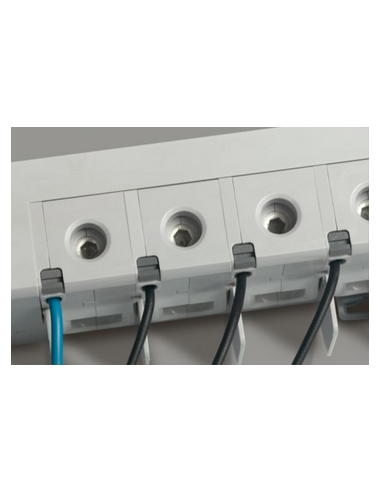

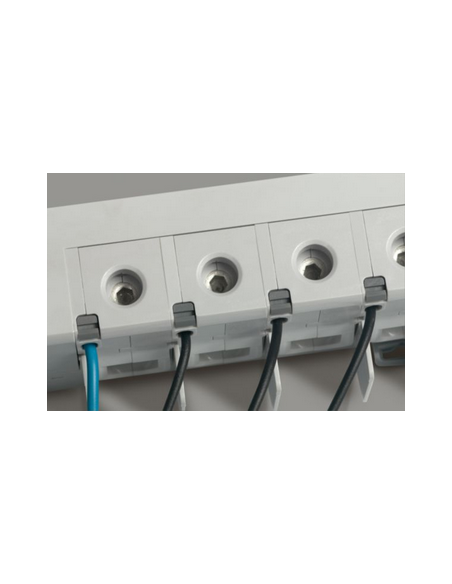

• Type de connexion Borne à vis
• Type de connexion Cable
• Mode de pose Rail DIN
