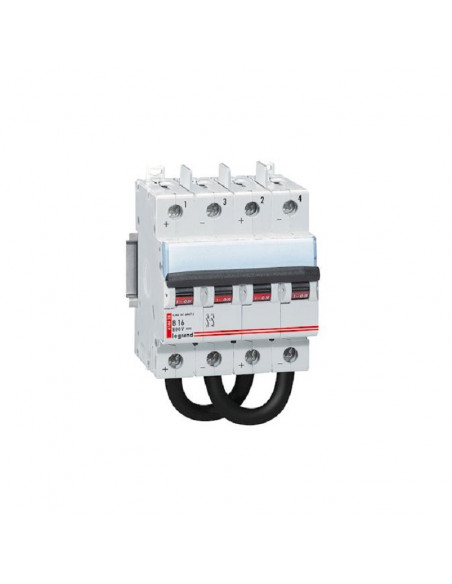

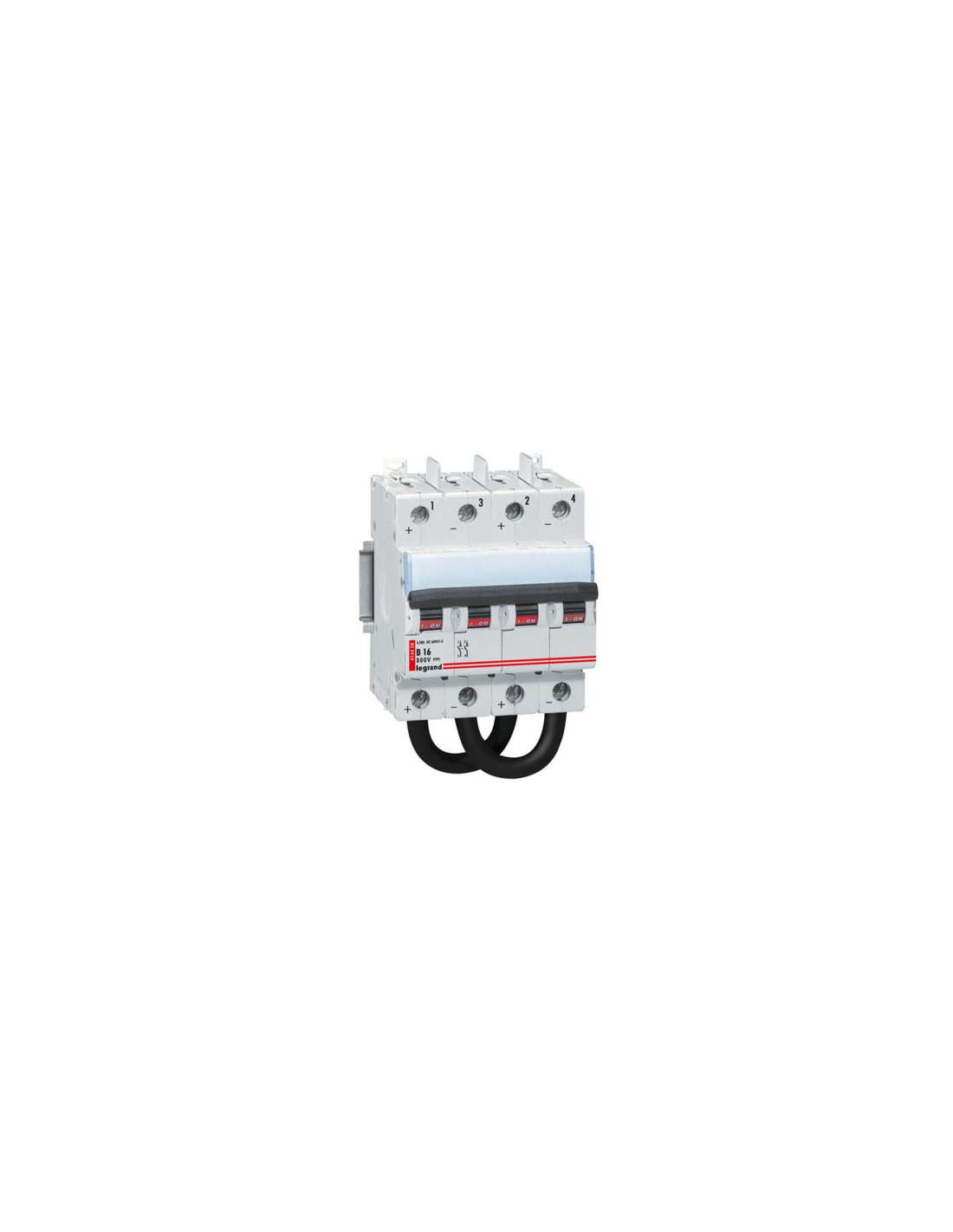

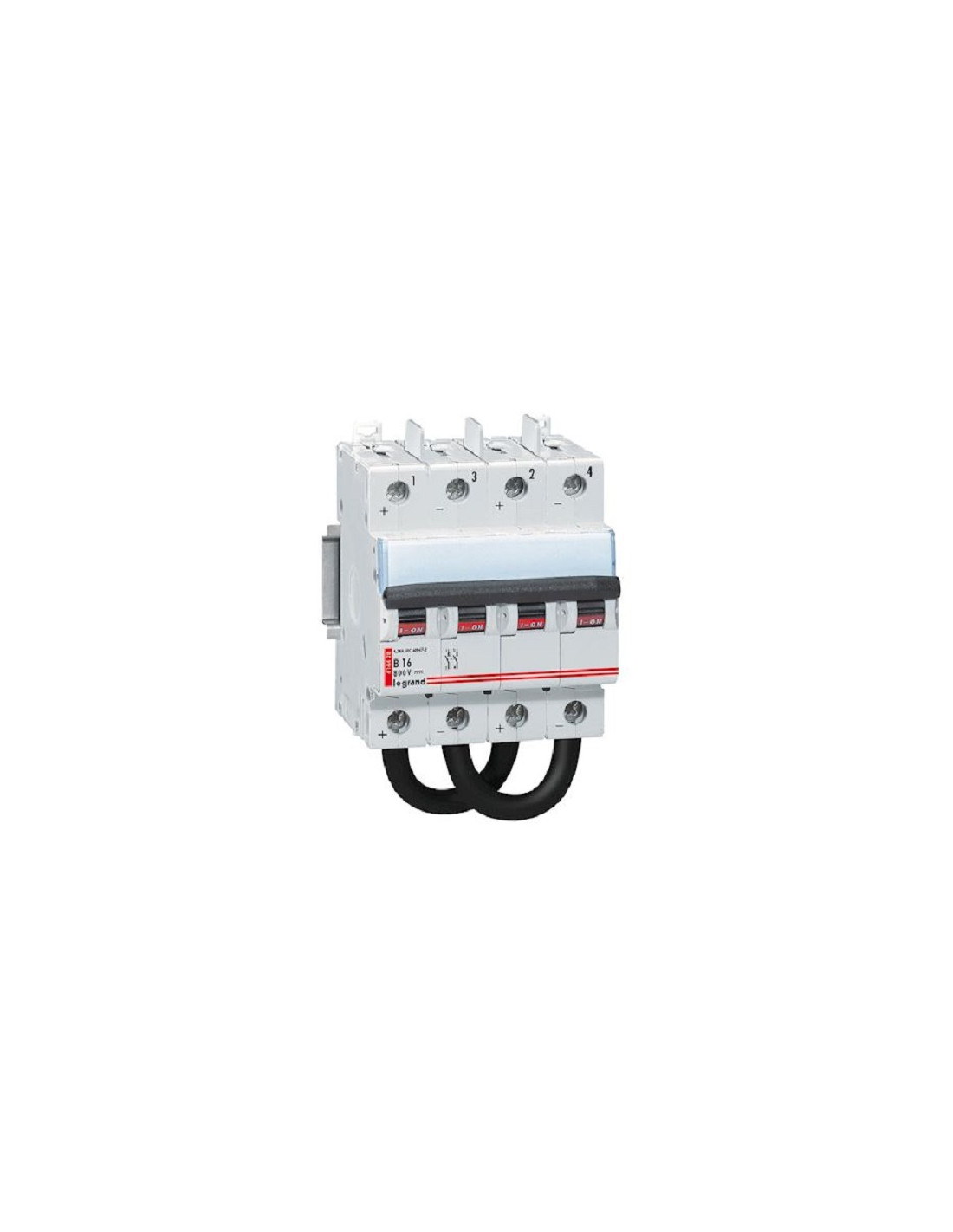

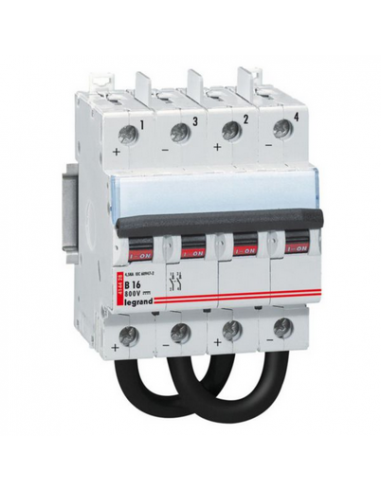

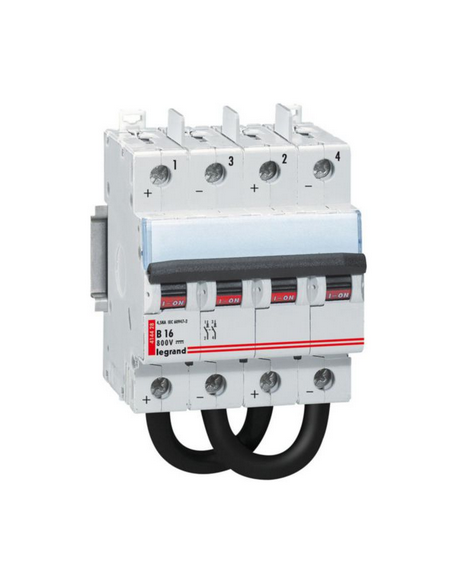

Disjoncteur modulaire courant continu DX³ 800V 16A 4 modules LEGRAND 414428

LEGRAND | Réf LEG-414428 | Expédition sous 48h | Détails du produit
Disjoncteur modulaire courant continu DX³ 800V 16A 4 modules LEGRAND 414428
DISJONCTEUR BIPOLAIRE 4 MODULES COURBE B 16A 800V DC LEGRAND 414428
  • Déstockage -5%
Disjoncteur modulaire courant continu DX³ 800V 16A 4 modules LEGRAND 414428
DISJONCTEUR BIPOLAIRE 4 MODULES COURBE B 16A 800V DC LEGRAND 414428

Photos non contractuelles

238,24 € TTC
- 39% 390.48 € (Prix Public Indicatif)

Vous économisez 152,24 €

-5% de plus sur votre panier une fois connecté

Paiements 100% sécurisés
  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteurs 800 V non auxiliarisables - Intensité nominale : 16 A - Nombre de pôles protégés : 2 - Nombre de modules : 4

Description

Disjoncteur modulaire courant continu DX³ 800V= 16A 4 modules LEGRAND 414428

DX³, disjoncteur modulaire pour la commande et la protection des circuits électriques alimentés en courant continu, adapté aux applications photovoltaïques

  • Disjoncteur magnétothermique DX³ 800V= à coupure pleinement apparente pour la commande et la protection des circuits électriques alimentés en courant continu
  • Magnétique réglé entre 5In et 7In - Courbe C
  • Pouvoir de coupure 4,5kA selon les normes IEC 60947-2, EN 60947-2 et NF 60947-2
  • Intensité nominale : 16A - Nombre de pôles protégés : 2
  • 4 modules
  • Profondeur d'encastrement 44 mm
  • Courbe B
  • Nombre de pôle(s) 2
  • Nombre de pôles protégés 2
  • Calibre 16 A
  • Tension 800 V
  • Tension d'isolement assignée (Ui) 1000 V
  • Tension assignée de tenue aux chocs (Uimp) 8 kV
  • Type de tension DC
  • Montage encastré Ou
  • Degré de pollution 2
  • Produits auxiliaires associables Oui
  • Largeur en nombre de modules 2
  • Classe de protection (IP) IP2
  • Largeur 70.8 mm
  • Hauteur 88 mm
  • Profondeur 76 mm
  • Résistance aux chocs (IK) IK02
  • Temperature de stockage -40-70 °C
  • Sens de l'alimentation électrique Par le haut
  • Indication de repérage des bornes de raccordement Oui
  • Couleur Gris
  • Numéro RAL 7035
  • Sans halogène Oui
  • Type de connexion Borne à vis
  • Type de connexion Cable
  • Avec zone de texte/surface d'inscription Oui
  • Mode de pose Rail DIN
  • Type de borne Borne à vis

Les + installation

Auxilaires communs à la gamme DX³

Les + utilisation

Adapté aux applications photovoltaïques

Recommandations / restrictions d’usages

  • Utiliser les modules d'espacement référence 406307 entre 2 appareils consécutifs

Caractéristiques

Tensions
800V
Indice de protection (IP)
IP20
Dimensions
88 x 70,8 x 76 mm
Ampérage
16A
Profondeur
44 mm
LEG-414428
3245064144285

Documents joints

Fiche technique :
Notice :
