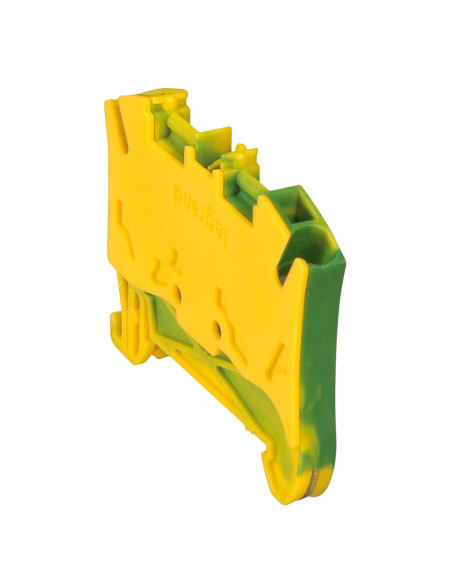

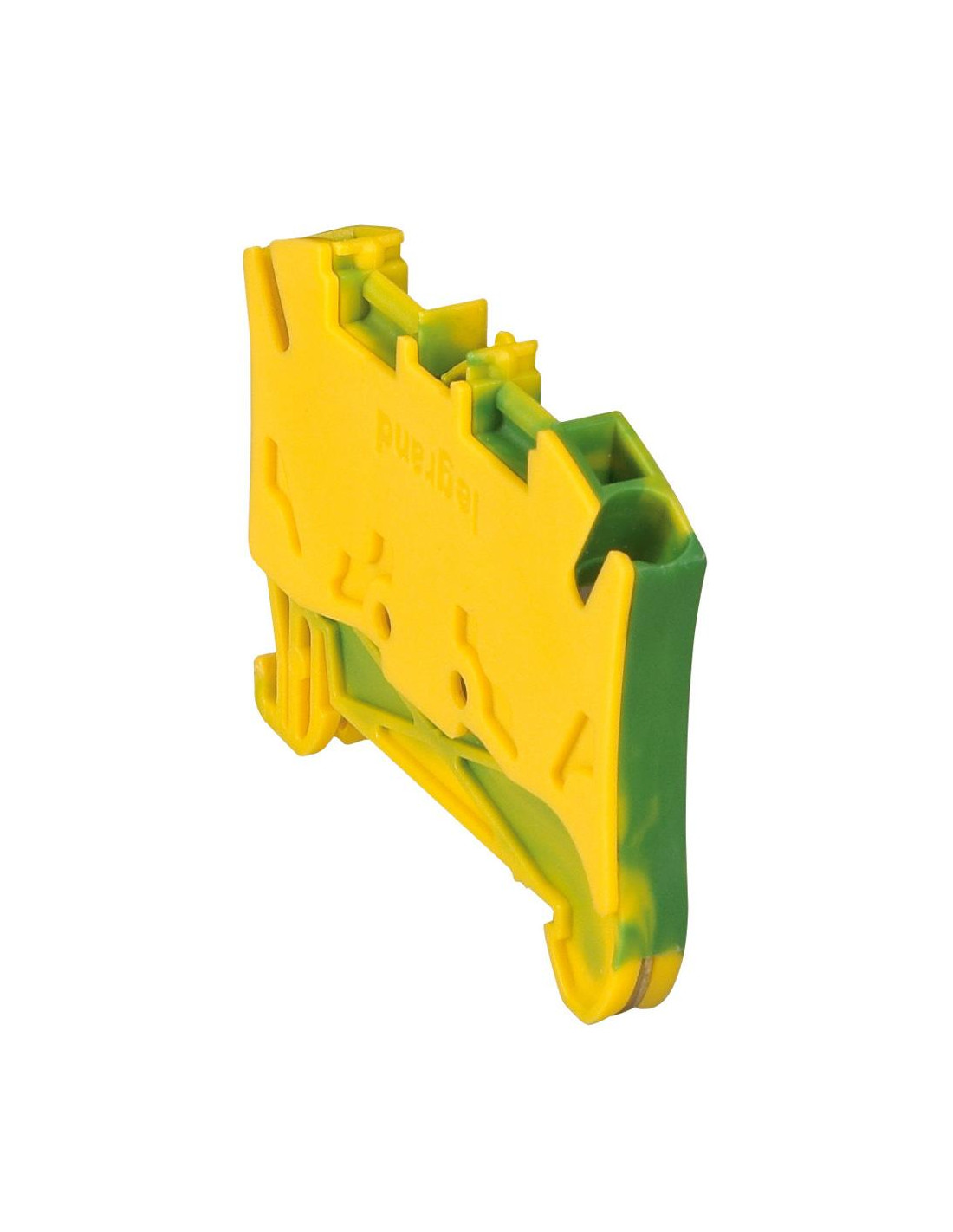

Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271

LEGRAND | Réf LEG-037271 | Expédition sous 48h | Détails du produit
Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271
Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271
Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271
Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271

Photos non contractuelles

3,19 € TTC
- 62% 8.43 € (Prix Public Indicatif)

Vous économisez 5,24 €

Paiements 100% sécurisés
  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Pour conducteur de protection
  • Pied métal
  • Fixation sur rail sans vis
  • PEN à partir de 10 mm²
  • Non disponible à la vente en Allemagne
1 jonction - 2 conducteurs - 1 entrée/1 sortie
  • Cloison intégrée
  • Couleur : Vert/jaune
  • Section nominale : 4 mm²
  • Capacité conducteur rigide : 0,5 à 6 mm²
  • Capacité ...

Description

Bloc de jonction de protection à ressort viking 3 avec 1 jonction 2 conducteurs 1 entrée 1 sortie - pas 6mm LEGRAND 037271

  • Bloc 1 jonction 2 conducteur Viking3 connexion à ressort - 1 entrée / 1 sortie avec pied métal en laiton qui permet d’utiliser le rail de fixation comme conducteur de protection
  • Section nominale: 4mm² - Pas: 6mm
  • Couleur: Vert/jaune - Cloison terminale intégrée au bloc
  • Capacité :
    - conducteur rigide: 0,5mm² à 6mm²
    - conducteur souple: 0,5mm² à 4mm²
    - conducteur souple avec embout: 0,5mm² à 4mm²
  • Fixation sur rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm avec vis

Les installation

Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout - 2 zones pour peignes de liaison équipotentielle à insertion automatique

Les utilisation

Système à raccordement sans vis, de type ressort en acier inoxydable

Recommandations / restrictions d’usages

  • Non disponible à la vente en Allemagne

Information sur la gamme

Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique.

Caractéristiques

Dimensions
42 x 6 x 54 mm
Garantie
2 ans
Pays fabrication
FR
Code douane
8538909999
LEG-037271
3245060372712
