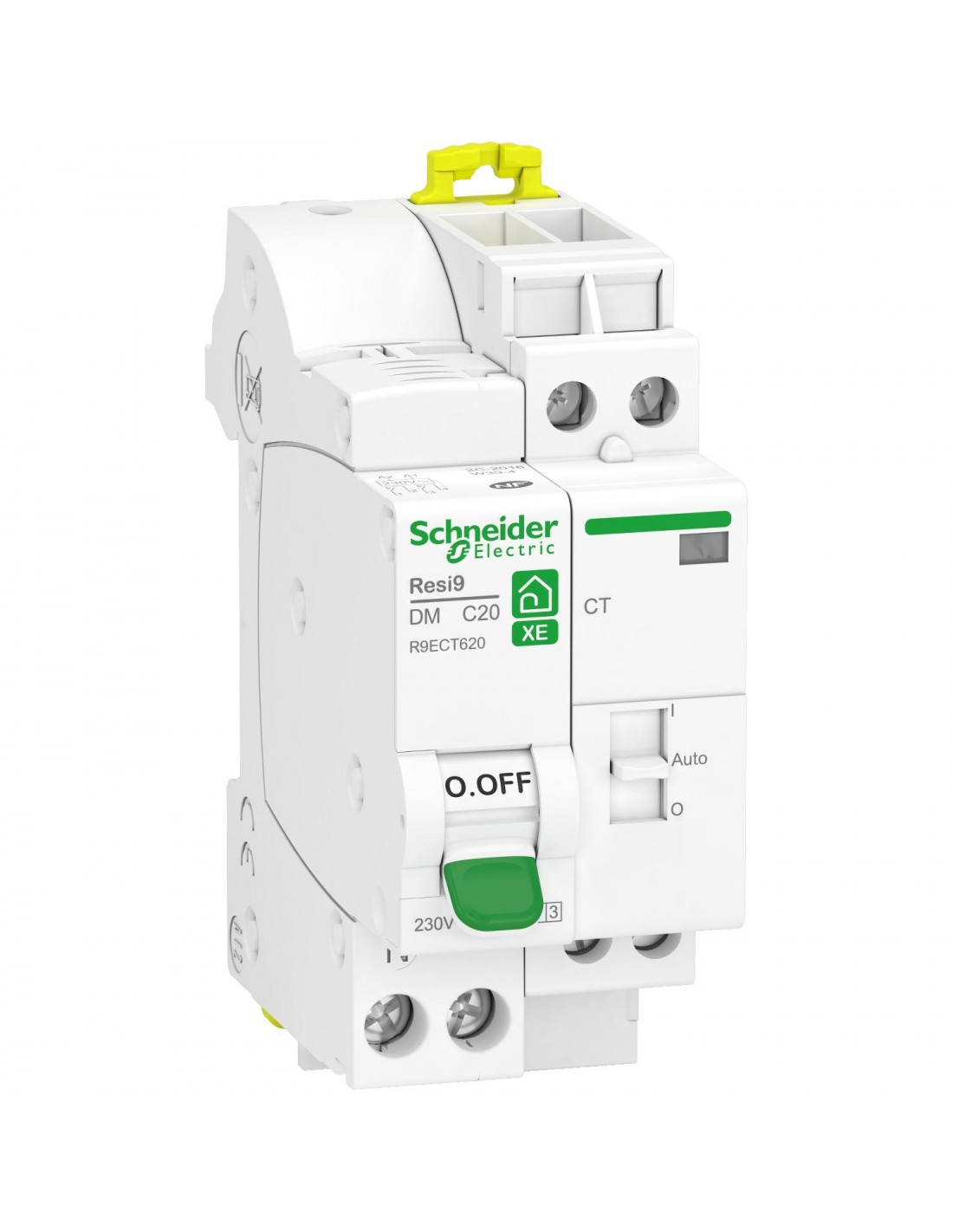

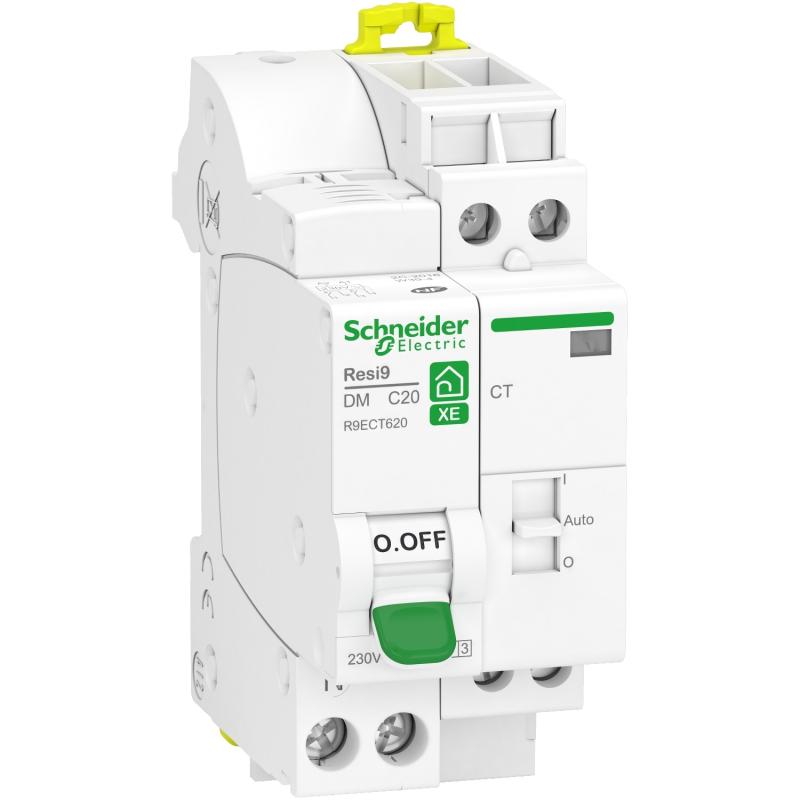

Resi9 XE combiné disj+contacteur 1P+N 20A courbe C embrochable SCHNEIDER R9ECT620

Resi9 XE combiné disj+contacteur 1P+N 20A courbe C embrochable SCHNEIDER R9ECT620

Ce contacteur combiné XE Resi9 permet un pilotage manuel et à distance. Il est raccordé en usine à un disjoncteur de calibre 20A. Ce contacteur combiné permet de commander la charge dans le logement. Ce combiné disjoncteur embrochable (XE) -contacteur garantit une manière de travailler plus sereine. Il permet de gagner du temps à l'installation et avec son profil arrondi, de libérer de l'espace de travail entre chaque rangée pour un câblage plus facile. D'un geste simple, l'installation est rapide : le montage et la connexion électrique sont simultanés avec le répartiteur XE, celui-ci alimentant directement le combiné. Aucun pont de câblage n'est à réaliser. Le combiné s'installe dans le tableau électrique résidentiel, afin d'assurer une protection jusqu'à 20A. Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Borne aval : bornes à cage pour 2 câbles rigides, souples ou flexibles avec embouts de 0,5 à 2,5mmmm². Les performances de ce produit R9ECT620 répondent à la plupart des normes internationales et homologations existantes : NF, EN 61095. Ce produit est certifié Green Premium, l'écolabel qui s'engage à des performances durables et respectueuses de l'environnement. Il possède une fiche PEP (Profil Environnemental Produit) Le contacteur peut être connecté à une sortie du PowerTag C réf.A9XMC1D3 afin de piloter une charge à distance (portail, pompe d'arrosage…). Les produits Wiser compatibles avec les produits Resi9 permettent de connecter facilement votre tableau et ainsi le piloter à distance
Resi9 est une gamme de coffrets modulaires résidentiels dédiée au branchement et à la distribution jusqu'à 90 A.

Accessoires de finition optionnels pour un produit évolutif et personnalisé :
- un large choix de finitions de portes : revêtement bois, art moderne ou surface pratique aimantée, jeux de transparences, les possibilités de Resi9 sont infinies pour s'intégrer dans chaque logement.
- fond isolant, réhausse, accessoires de raccordement, accessoires de repérage...

Mise en oeuvre du disjoncteur différentiel :

• Contacteur heures creuses 2 NO - raccordé en usine à disjoncteur 20 A
• Raccordement :
  • circuit de commande :
    • câbles rigides ou souples (avec ou sans embout) 2 x 0,5...1,5mm²
  • circuit de puissance :
    • câbles rigides ou souples sans embout : 2 x 1,5mm²
    • câble souple sans embout : 1 x 4mm²

Protection des appareillages électriques :

• un radiateur
• un réfrigérateur
• un lave-linge
• un ballon d’eau chaude
• un lave-vaisselle
• un four

Produits complémentaires :

• Disjoncteurs XE

Caractéristiques du contacteur Resi9 de Schneider :

Données techniques :

• 20 A
• Embrochable
• Fonctionnement en heures creuses
• Tension de commande : 230 V CA
• Tension de puissance : 250 V CA
• 4 pas de 9 mm

Dimensions :

• Hauteur : 81 mm
• Largeur : 18 mm
• Profondeur : 60 mm

Conformité et protection :

• NF

  Mise en oeuvre du disjoncteur différentiel :

• Contacteur heures creuses 2 NO - raccordé en usine à disjoncteur 20 A
• Raccordement :
  • circuit de commande :
    • câbles rigides ou souples (avec ou sans embout) 2 x 0,5...1,5mm²
  • circuit de puissance :
    • câbles rigides ou souples sans embout : 2 x 1,5mm²
    • câble souple sans embout : 1 x 4mm²

• Protection des appareillages électriques :

• un radiateur
• un réfrigérateur
• un lave-linge
• un ballon d’eau chaude
• un lave-vaisselle
• un four

• Produits complémentaires :

• Disjoncteurs XE

• Caractéristiques du contacteur Resi9 de Schneider :

  Données techniques :

• 20 A
• Embrochable
• Fonctionnement en heures creuses
• Tension de commande : 230 V CA
• Tension de puissance : 250 V CA
• 4 pas de 9 mm

• Dimensions :

• Hauteur : 81 mm
• Largeur : 18 mm
• Profondeur : 60 mm

• Conformité et protection :

• NF
