Resi9 XP disjoncteur modulaire 1P+N 16A courbe D peignable SCHNEIDER R9PFD616

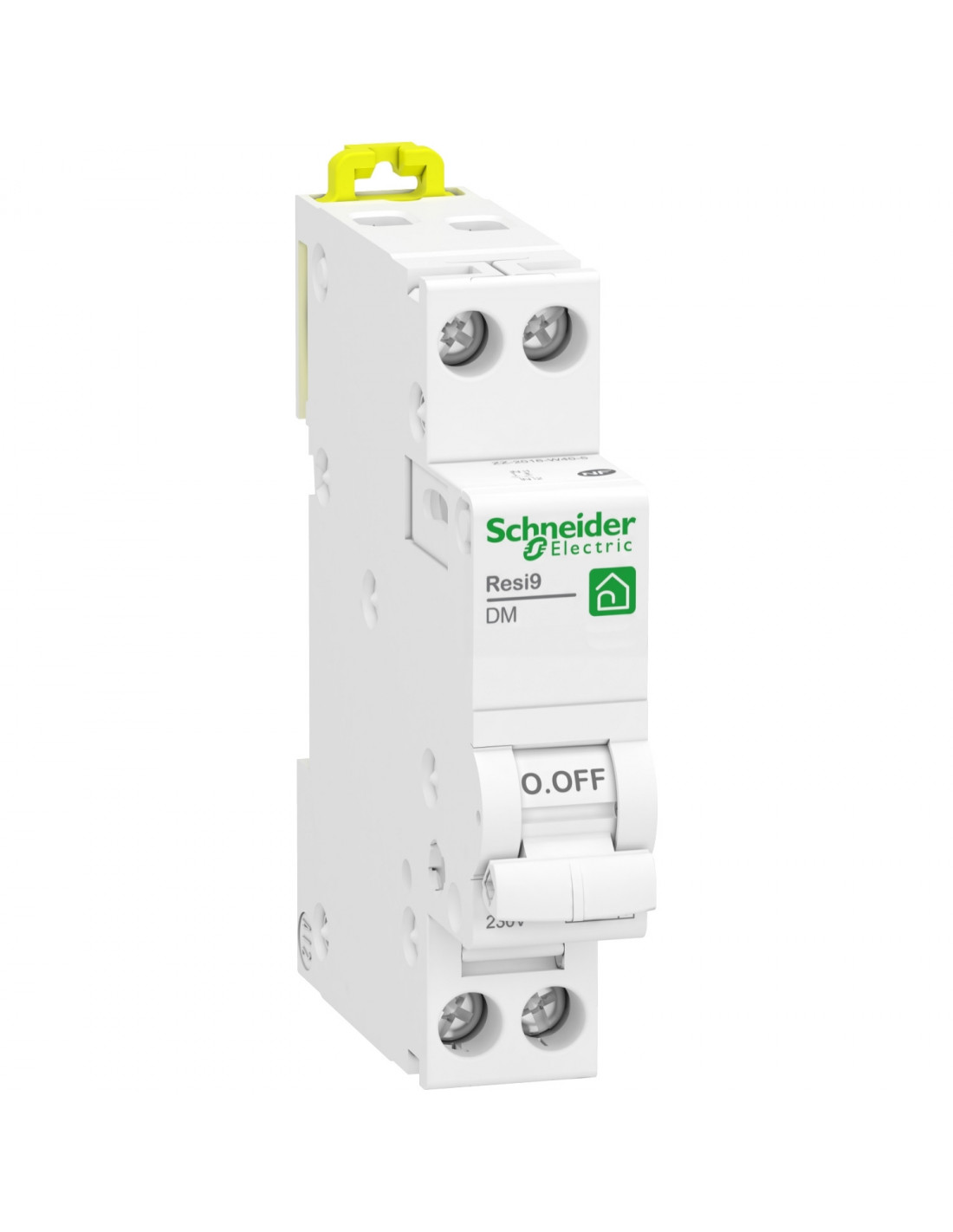

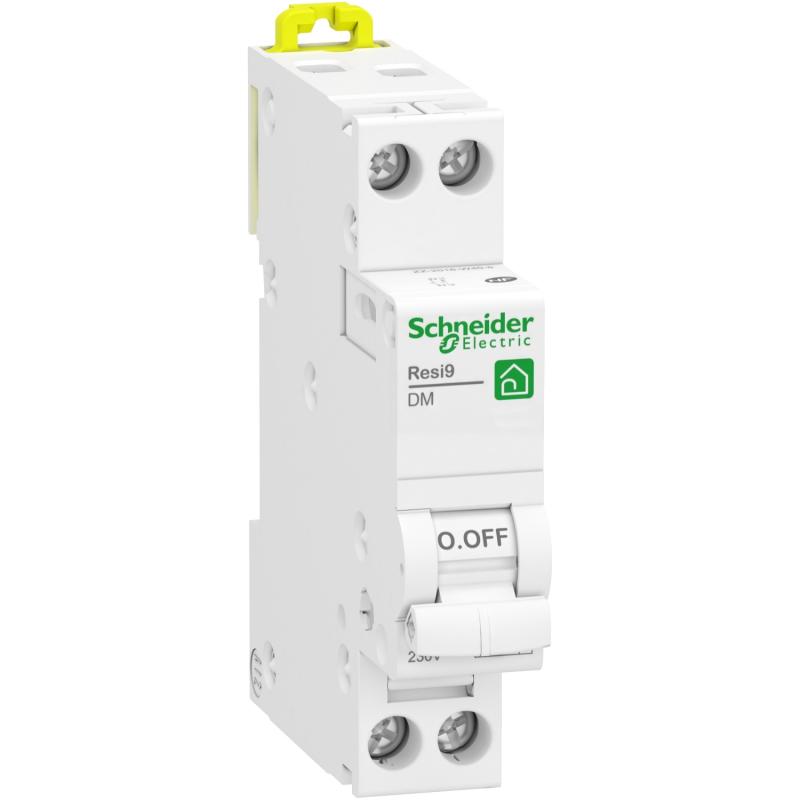

Resi9 XP disjoncteur modulaire 1P+N 20A courbe D peignable SCHNEIDER R9PFD620
Description
Mise en oeuvre du disjoncteur :
- Alimentation par peigne XP (en présence d'une dent du peigne, le raccordement par câble reste possible)
- Départ : Bornes à cage pour câble 16mm² rigide maxi
Protection des circuits :
- Circuits électriques avec prises de courant classiques
- Chauffe-eau
- Circuits électriques avec prises de courant triphasées
- De chauffage électrique (radiateurs < 4500W)
- Circuits électriques avec prises de recharge pour véhicules électriques
Produits complémentaires :
- Peigne XP pour répartir le courant sur les différents disjoncteurs
- Borne de raccordement
- Cordon de repiquage
Caractéristiques
Données techniques du disjoncteur 20A :
- Calibre : 20 A
- Tension : 230 V
- Courbe D : commande et protection des circuits dans toutes les installations présentant de forts courants d’appel, déclencheur agissant entre 10 et 14 ln.
- Pouvoir de coupure : 3 kA selon NF EN 60898
- Domaine d'application : résidentiel et petit tertiaire
- Connexion : bornes à vis
- Classe de limitation : 3 selon NF EN 60898
Dimensions :
- Hauteur : 90 mm
- Largeur : 75 mm
- Profondeur : 18 mm
- Nombre de pas de 9 mm : 2
- Poids : 110 g
Conformité et protection :
- NF
