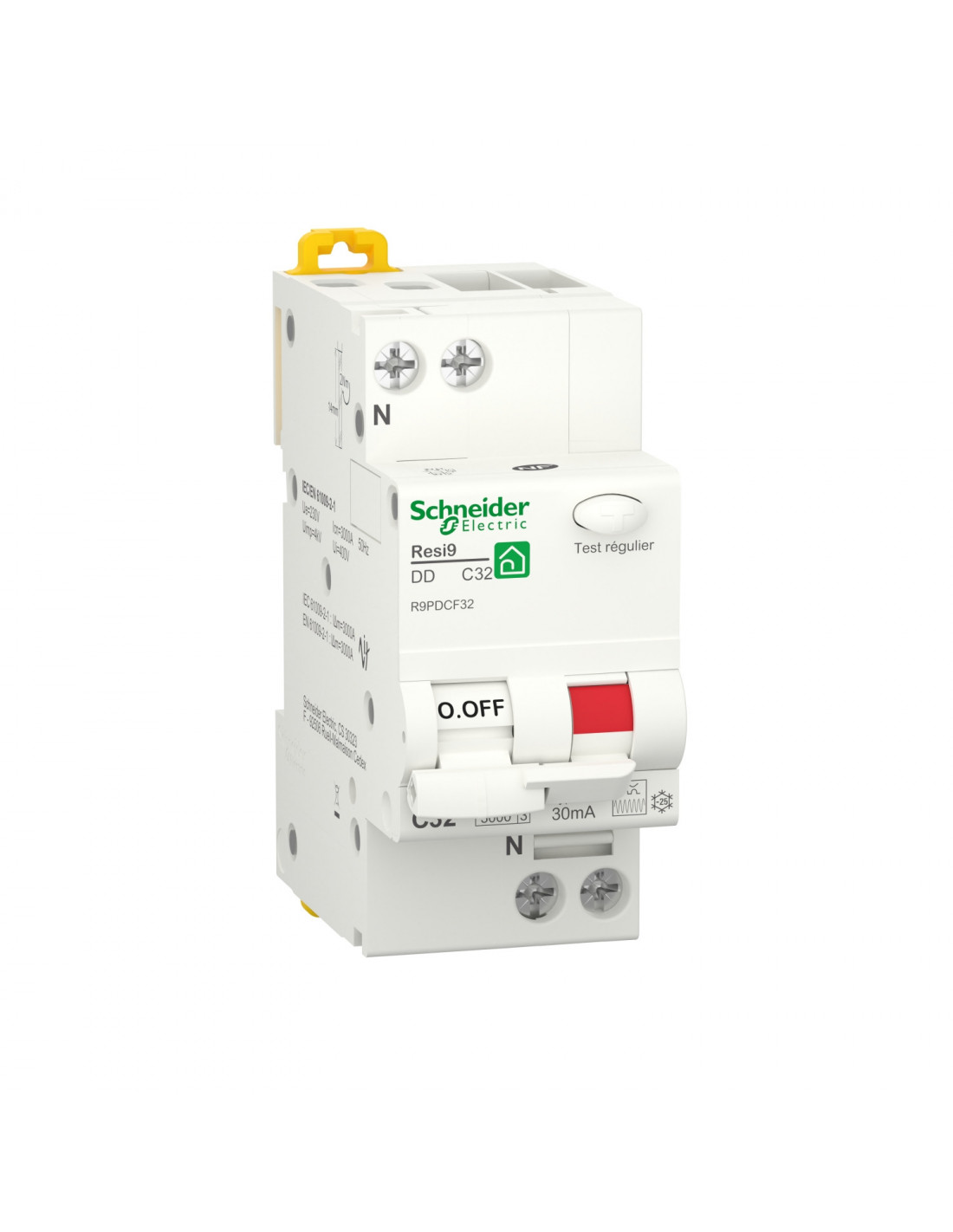

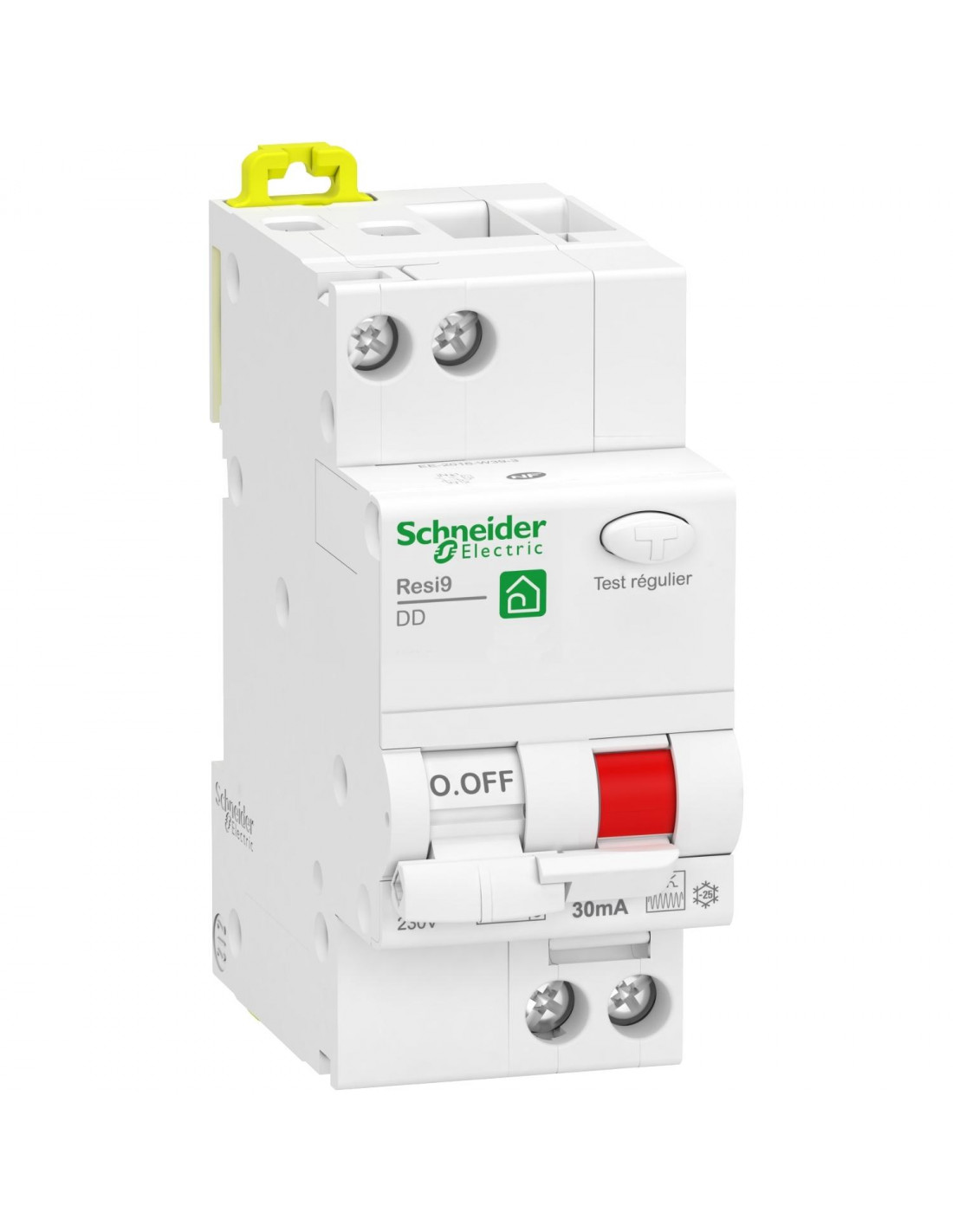

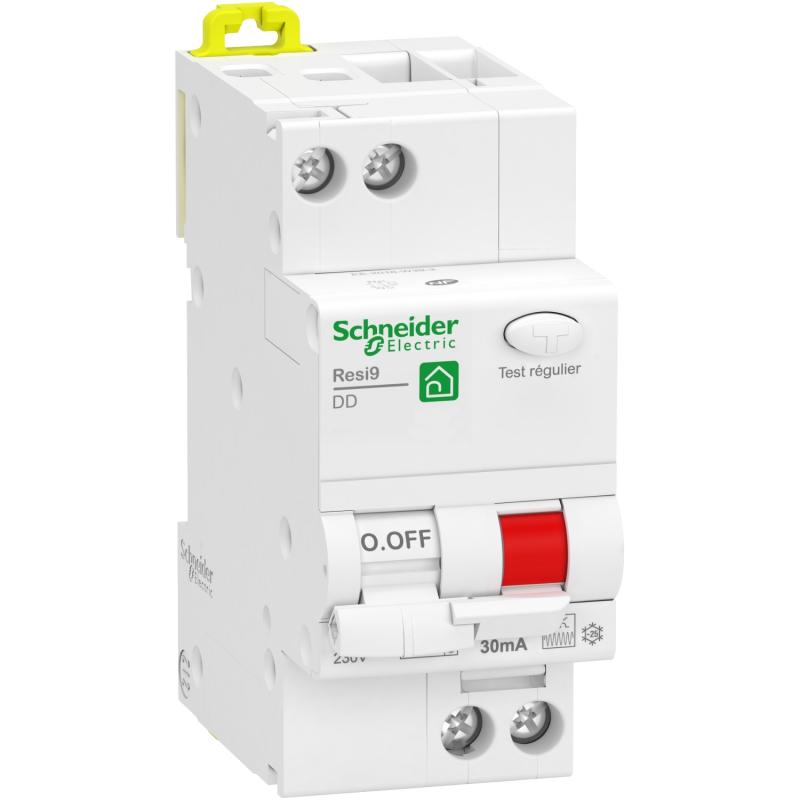

Resi9 XP disjoncteur différentiel 1P+N 32A 30mA courbe C type Fsi SCHNEIDER R9PDCF32
Photos non contractuelles
Description
Resi9 XP disjoncteur différentiel 1P+N 32A 30mA courbe C type Fsi SCHNEIDER R9PDCF32
Caractéristiques
Principales
gamme
Resi9
nom du produit
Resi9 XP DD
fonction produit
Disjoncteur différentiel
fonction de l’appareil
Distribution
description des pôles
1P + N
position du pôle neutre
Gauche
nombre de pôles protégés
1
In courant assigné d'emploi
32 A à 30 °C se conformer à EN/IEC 61008
type de réseau
CA
technologie de déclencheur
Thermique-magnétique
courbe de déclenchement
C
sensibilité du différentiel
30 mA se conformer à EN/IEC 61008
temporisation du différentiel
Instantané
classe de différentiel
Type F
pouvoir de coupure
Icn 3000 A à 230 V CA 50 Hz se conformer à EN/IEC 61008
labels qualité
NF
Complémentaires
fréquence du réseau
50 Hz
[Ue] tension assignée d'emploi
230 V CA 50 Hz
limite de déclenchement magnétique
5...10 x In CA
classe de limitation
3 se conformer à EN/IEC 61008
coupure pleinement apparente
Oui
type de commande
Par maneton
signalisation locale
Indication ON/OFF
mode d'installation
Encliquetable
support de montage
Rail DIN
pas de 9 mm
4
hauteur
82 mm
largeur
36 mm
profondeur
76 mm
couleur
Blanc RAL 9003
durée de vie mécanique
20000 cycle
durée de vie électrique
10000 cycle 230 V CA 50 Hz <= 32 A se conformer à EN/IEC 61008
mode de raccordement
Bornes type tunnel, haut ou bas rigide fil(s)
longueur de dénudage des fils
13 mm (haut ou bas)
protection fuite à la terre
Intégré
Environnement
normes
EN/IEC 61008
certifications du produit
CE
degré de protection IP
IP40 pour boîtier modulaire se conformer à IEC 60529
IP20 se conformer à IEC 60529
compatibilité électromagnétique
Résistance d'impulsion 8/20 µs 250 A se conformer à EN/IEC 61008
tropicalisation
2 se conformer à IEC 60068-1
humidité relative
95 % ( 55 °C )
température de fonctionnement
-5…40 °C
température ambiante pour le stockage
-40…80 °C
Durabilité de l'offre
Statut environnemental
Produit non Green Premium
REACh
Profil environnemental du produit
Disponible
Instructions de fin de vie du produit
Pas d'opération de recyclage spécifiques
Caractéristiques
Dimensions
82 x 36 x 76 mm
Garantie
1,5 an
Marque
Référence
SCH-R9PDCF32
code EAN
3606481116802
