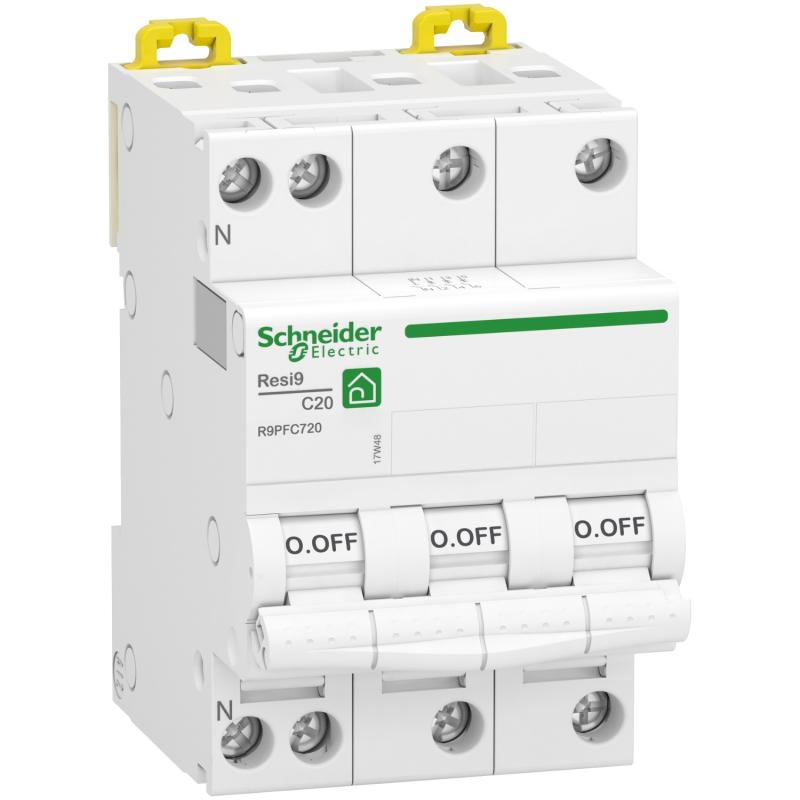

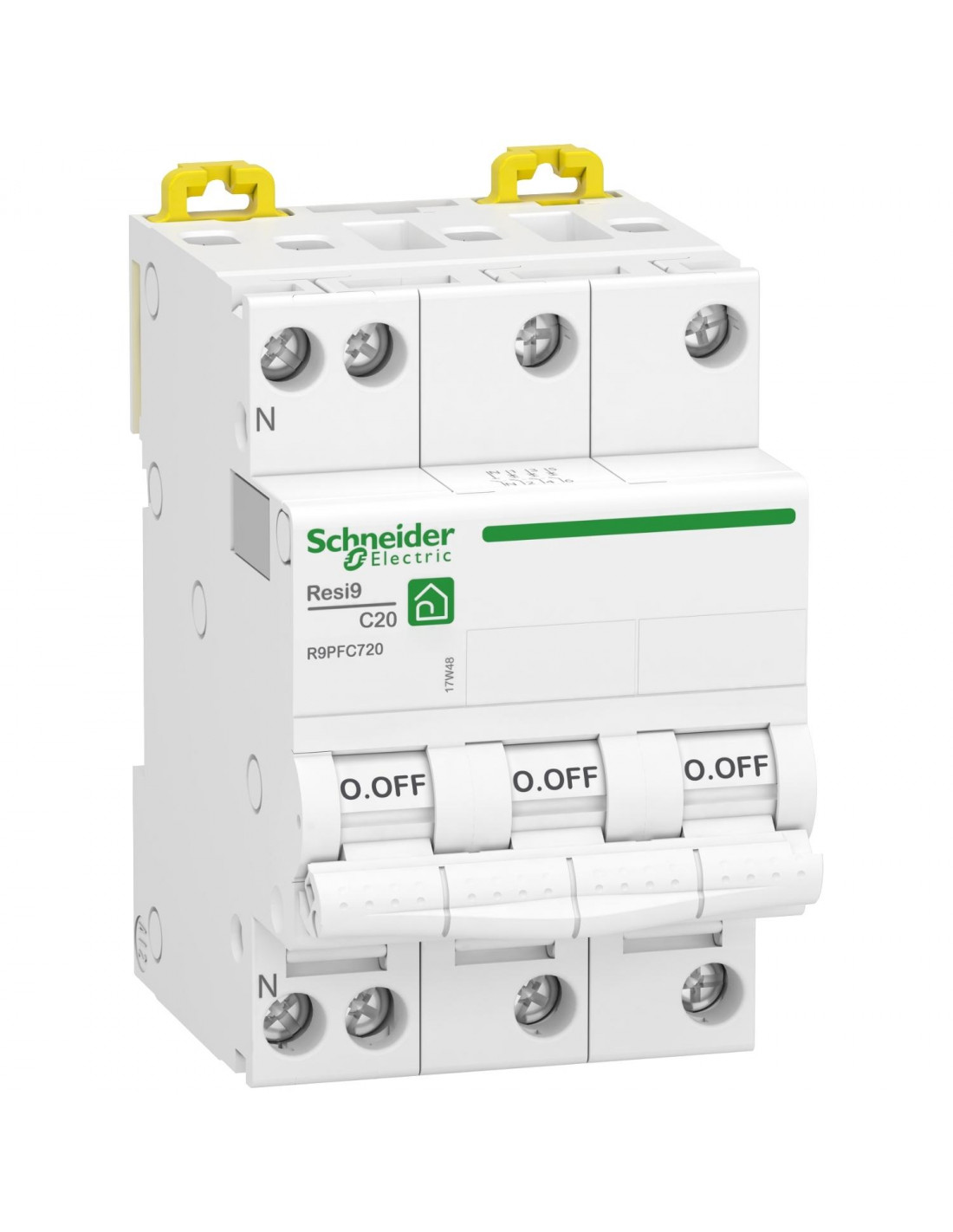

Resi9 XP disjoncteur modulaire 3P+N 20A courbe C peignable SCHNEIDER R9PFC720
| Gamme |
Resi9
|
|
|---|---|---|
| Nom du produit |
Resi9 XP DM
|
|
| Fonction produit |
Disjoncteur miniature
|
|
| Fonction de l’appareil |
Distribution
|
|
| Description des pôles |
3P + N
|
|
| nombre de pôles protégés |
1
|
|
| position du pôle neutre |
Gauche
|
|
| In courant assigné d'emploi |
20 A à 30 °C se conformer à EN/CEI 60898
|
|
| Type de réseau |
CA
|
|
| type de déclencheur |
Thermique-magnétique
|
|
| courbe de déclenchement |
C
|
|
| pouvoir de coupure |
3000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
|
|
| Normes |
EN/CEI 60898-1
|
|
| Certifications du produit |
CE
|
|
| Labels qualité |
NF
|
| Fréquence du réseau |
50 Hz
|
|
|---|---|---|
| [Ue] tension assignée d'emploi |
400 V CA 50 Hz
|
|
| limite de déclenchement magnétique |
5...10 x In CA
|
|
| classe de limitation |
3 se conformer à EN/CEI 60898-1
|
|
| Type de commande |
Par maneton
|
|
| Signalisation locale |
Indication ON/OFF
|
|
| Mode d'installation |
Encliquetable
|
|
| Support de montage |
Rail DIN
|
|
| pas de 9 mm |
6
|
|
| Hauteur |
85 mm
|
|
| Largeur |
54 mm
|
|
| Profondeur |
75 mm
|
|
| Poids du produit |
0,43 kg
|
|
| Couleur |
Blanc (RAL 9003)
|
|
| Endurance mécanique |
20000 cycle
|
|
| endurance électrique |
10000 cycle CA 50 Hz se conformer à EN/CEI 60898-1
|
|
| mode de raccordement |
Bornes type tunnel (bas) - <= 16 mm² - souple
Bornes type tunnel (bas) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 25 mm² - rigide Bornes type tunnel (haut) - <= 16 mm² - souple |
|
| Longueur de dénudage des fils |
13 mm pour haut ou bas connexion
|
|
| protection différentielle |
Sans
|
| Degré de protection IP |
IP20 se conformer à CEI 60529
IP40 (boîtier modulaire) se conformer à CEI 60529 |
|
|---|---|---|
| Degré de pollution |
2 se conformer à EN/CEI 60898-1
|
|
| Catégorie de surtension |
III
|
|
| Tropicalisation |
2 se conformer à IEC 60068-1
|
|
| Humidité relative |
95 % à 55 °C
|
|
| température de fonctionnement |
-25…40 °C
|
|
| Température ambiante pour le stockage |
-40…80 °C
|
