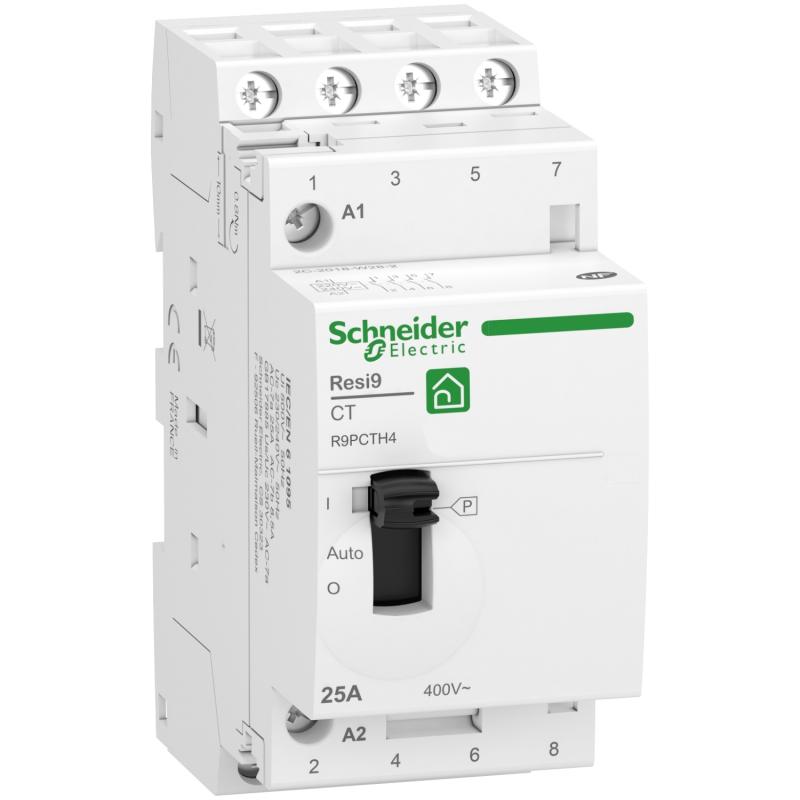

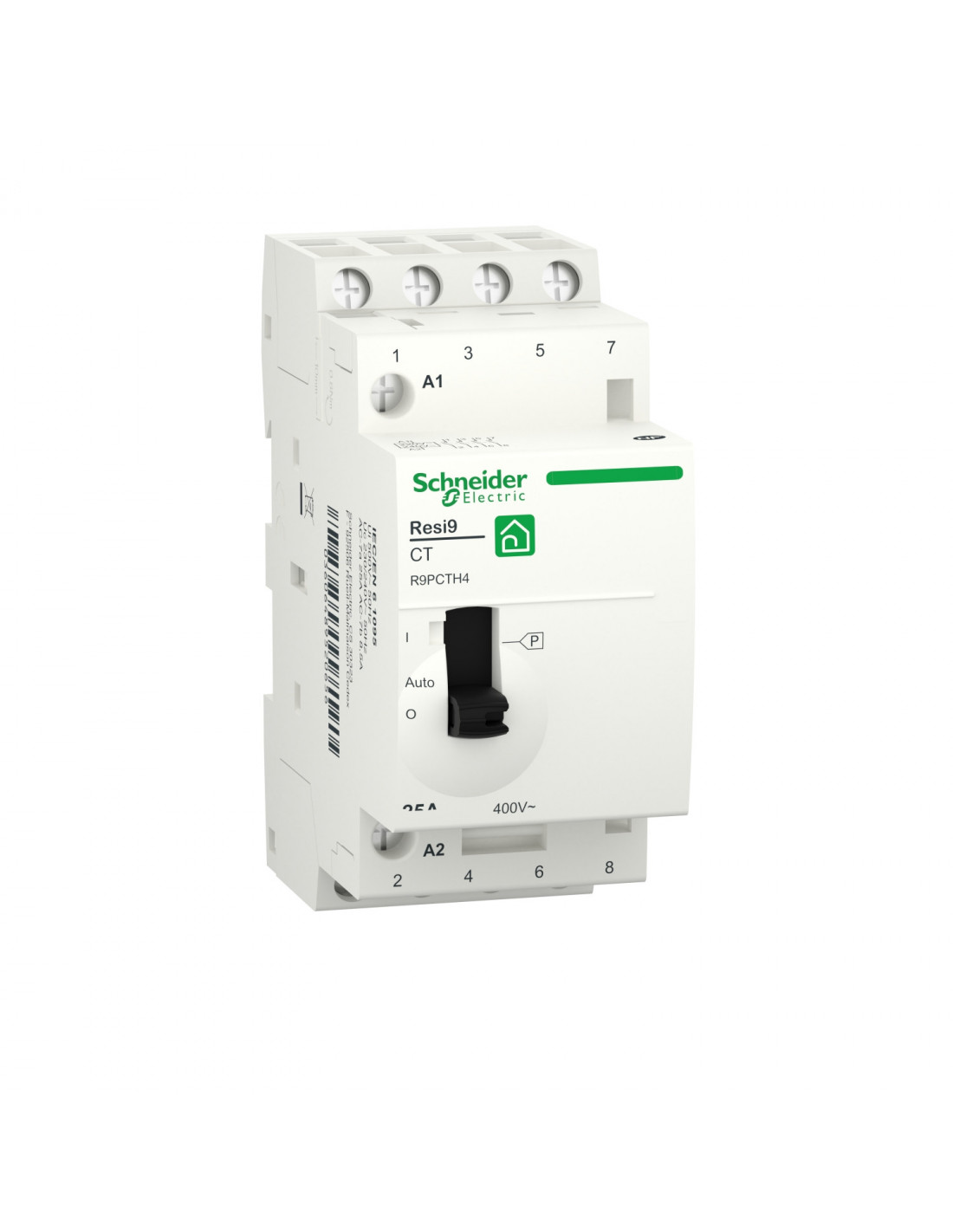

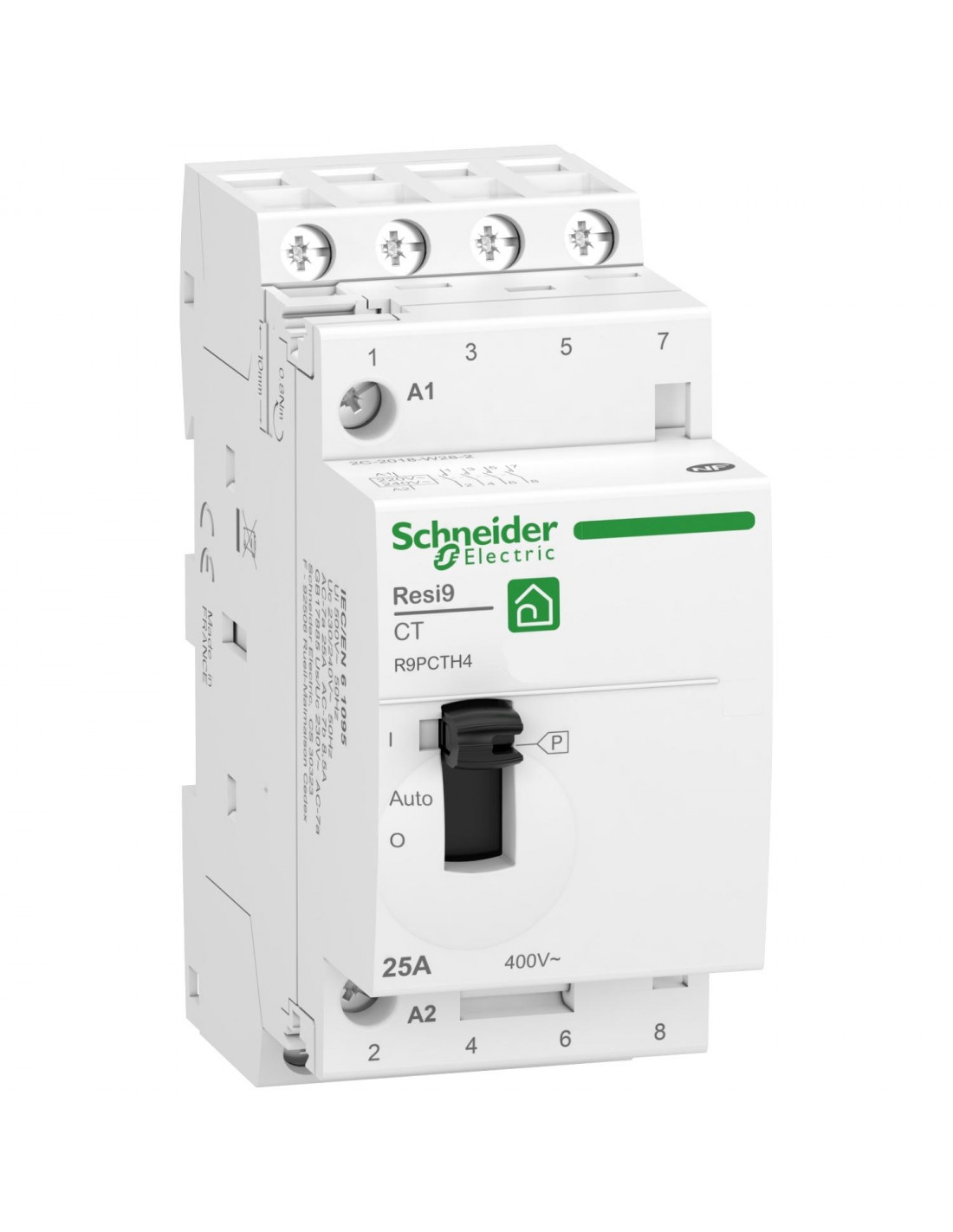

Resi9 XP contacteur heures creuses 4NO 25A commande manuelle SCHNEIDER R9PCTH4
| Gamme |
Resi9
|
|
|---|---|---|
| Nom du produit |
Resi9 XP CT
|
|
| Fonction produit |
Contacteur
|
|
| Fonction de l’appareil |
Circuit de commande
|
|
| Description des pôles |
4P
|
|
| composition des pôles |
4F
|
|
| Catégorie d'emploi |
AC-1 se conformer à EN 60947-4-1
AC-3 se conformer à EN 60947-4-1 AC-7A se conformer à EN 61095 AC-7A se conformer à CEI 1095 AC-7B se conformer à CEI 1095 |
|
| Normes |
EN 61095
CEI 1095 |
|
| Compatibilité de gamme |
Acti 9 iACTc auxiliaire d'entrée double commande
Acti 9 iACTp auxiliaire de protection contre la surtension (2 circuits) Acti9 iATEt auxiliaire de signalisation à distance Acti 9 iATEt auxiliaire temporisable |
| In courant assigné d'emploi |
25 A
|
|
|---|---|---|
| Type de réseau |
CA
|
|
| Fréquence du réseau |
50/60 Hz
|
|
| [Ue] tension assignée d'emploi |
400 V CA 50 Hz
|
|
| puissance nominale en W |
1,6 W 400 V CA
|
|
| [Ui] tension d'isolement |
500 V CA 50 Hz
|
|
| [Uimp] tension assignée de tenue aux chocs |
4 kV
|
|
| Type de commande |
Commande manuelle et à distance
|
|
| type de signal de commande |
Maintenu
|
|
| fréquence de commutation |
100 commutations/jour
|
|
| Signalisation locale |
Indicateur d'action
|
|
| tension circuit de commande |
220...240 V CA 50 Hz
|
|
| consommation moyenne au maintien en VA |
4,6 VA
|
|
| consommation moyenne à l'appel en VA |
34 VA
|
|
| Mode d'installation |
Encliquetable
|
|
| Support de montage |
Profilé asymétrique 35mm
|
|
| pas de 9 mm |
4
|
|
| Hauteur |
81 mm
|
|
| Largeur |
36 mm
|
|
| Profondeur |
60 mm
|
|
| Couleur |
Blanc (RAL 9003)
|
|
| endurance électrique |
200000 cycle CA 50/60 Hz se conformer à EN 61095
200000 cycle CA 50/60 Hz se conformer à CEI 1095 |
|
| mode de raccordement |
Télécommande: bornes type tunnel pour 2 rigide fil(s) 1,5 mm²
Circuit de puissance: bornes type tunnel pour 1 souple fil(s) 1…4 mm² Circuit de puissance: bornes type tunnel pour 1 rigide fil(s) 1,5…6 mm² Télécommande: bornes type tunnel pour 1 rigide fil(s) 1,5…2,5 mm² Télécommande: bornes type tunnel pour 2 souple fil(s) 1,5…2,5 mm² |
|
| Longueur de dénudage des fils |
0,8 mmtélécommande:
0,8 mmcircuit de puissance: |
|
| Segment de marché |
Résidentiel
|
| Pression acoustique |
30 dB
|
|
|---|---|---|
| dissipation thermique |
1,6 W
|
|
| Degré de protection IP |
IP20
|
|
| Degré de pollution |
2
|
|
| Tropicalisation |
2 se conformer à EN 60947-4-1
2 se conformer à EN 61095 2 se conformer à CEI 1095 |
|
| Humidité relative |
95 % à 55 °C
|
|
| Altitude de fonctionnement |
2000 m
|
|
| température de fonctionnement |
-5…60 °C
|
|
| Température ambiante pour le stockage |
-40…70 °C
|
