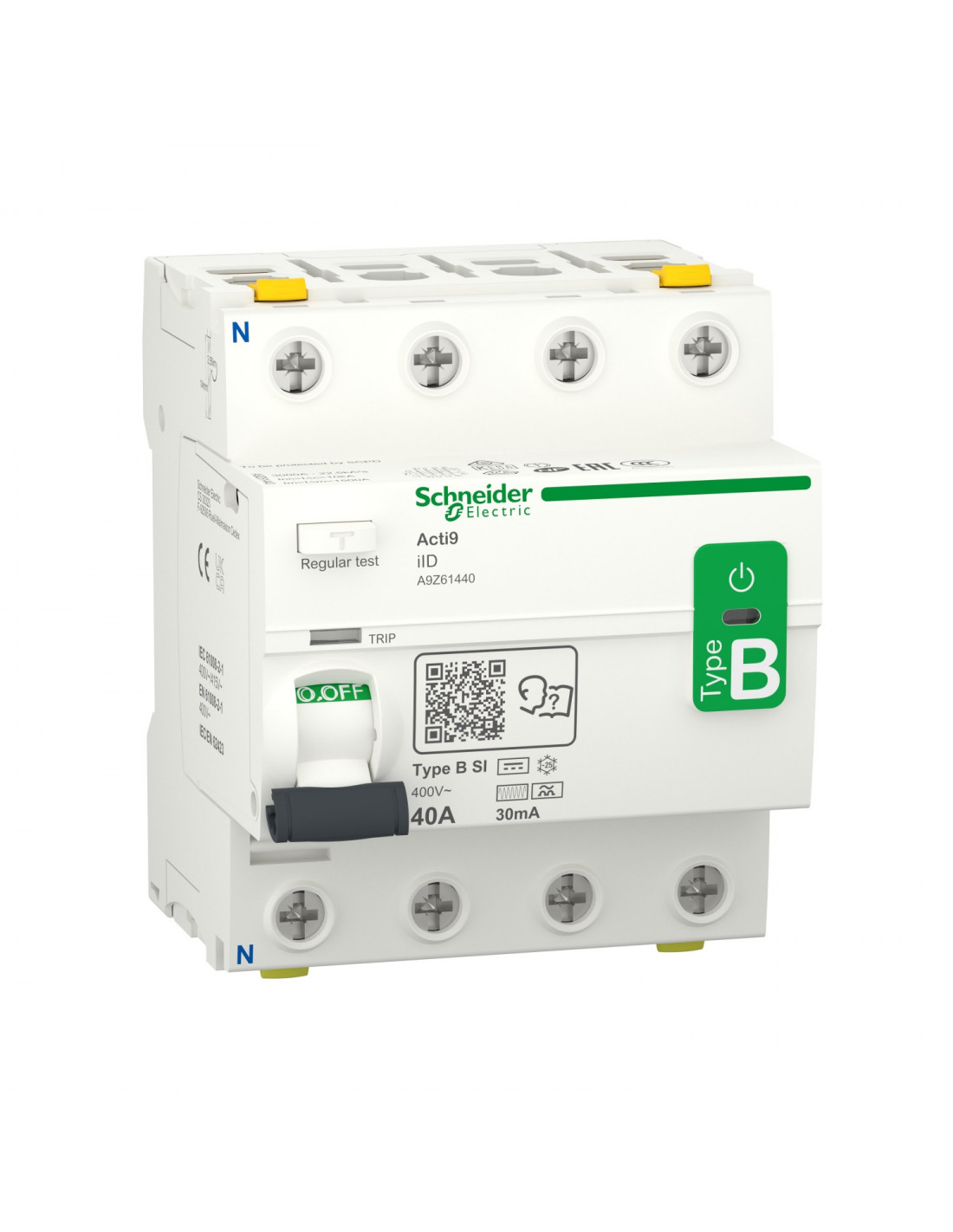

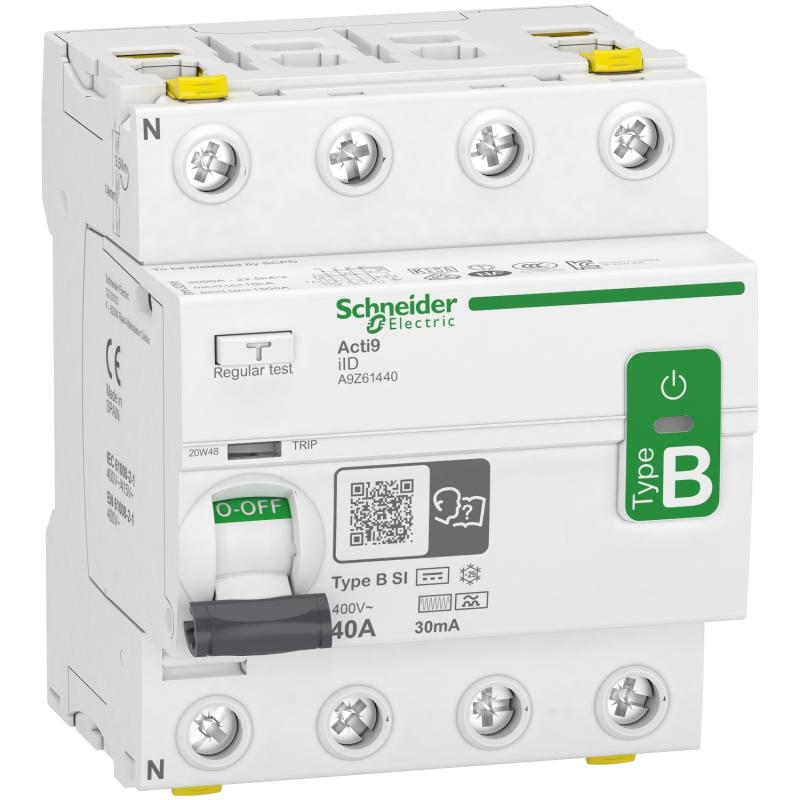

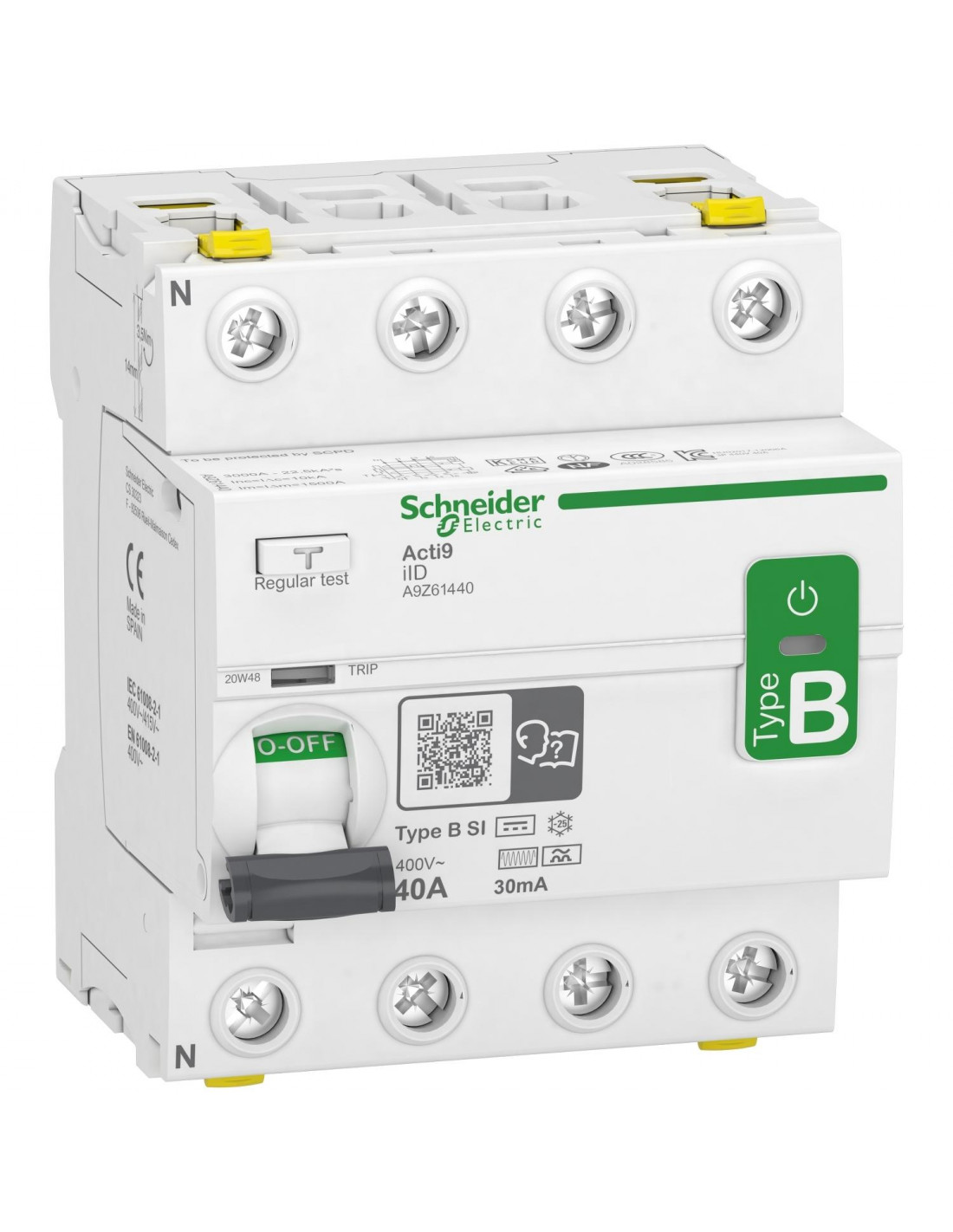

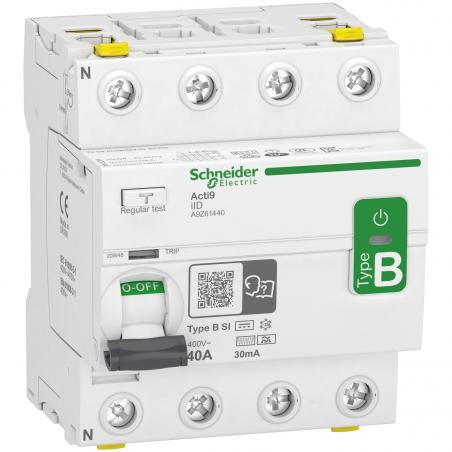

Acti9 iID interrupteur différentiel 4 Pôles 40A 30mA type B SI 400V SCHNEIDER A9Z61440

Acti9 iID interrupteur différentiel 4 Pôles 40A 30mA type B SI 400V SCHNEIDER A9Z61440

• nombre de pôles - 4

• calibre/courant nominal assigné (In) - 40 A

• sensibilité / courant de défaut nominal (I?n) - 0.03 A

• type de courant différentiel - B

• largeur en nombre de modules - 4

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4 Pôles avec un courant nominal In de 40 A, classe de protection de type B-SI et une sensibilité de fuite à la terre de 30 mA. Ce produit protège contre les chocs électriques par contact direct ou indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l'ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme aux normes IEC/EN 61008-2-1 et IEC/EN 62423. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. L'endurance électrique peut atteindre 15000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension de fonctionnement Ue est de 400 VCA. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 88 mm x (P) 79 mm. Le poids est de 415 g. Il est doté d'un degré de protection IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. La température de fonctionnement est comprise entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Acti9, le systeme modulaire complet haute performance dédié à la distribution terminale. La nouvelle interface modulaire intelligente Acti 9 Smartlink transmet les données des appareils Acti9, vers un automate ou un système de supervision via le réseau de communication Modbus serial line.
Toutes les données sont mémorisées, nombre de cycles, consommation, durée de fonctionnement, même en cas de coupure d'alimentation.
Aucune configuration des produits raccordés n'est nécessaire.
La communication s'adapte automatiquement, à la mise sous tension de l'Acti9 Smartlink, aux paramètres de communication du maître Modbus (PLC, superviseur).

Acti9 iID
interrupteur différentiel iID instantané
In 40A 4 modules
Tension 400V
sensibilité 30mA
type B pour protection des départs contre les défauts à composantes continues
Blanc RAL 9003
IEC 61008
raccordement 18mm entre phases
