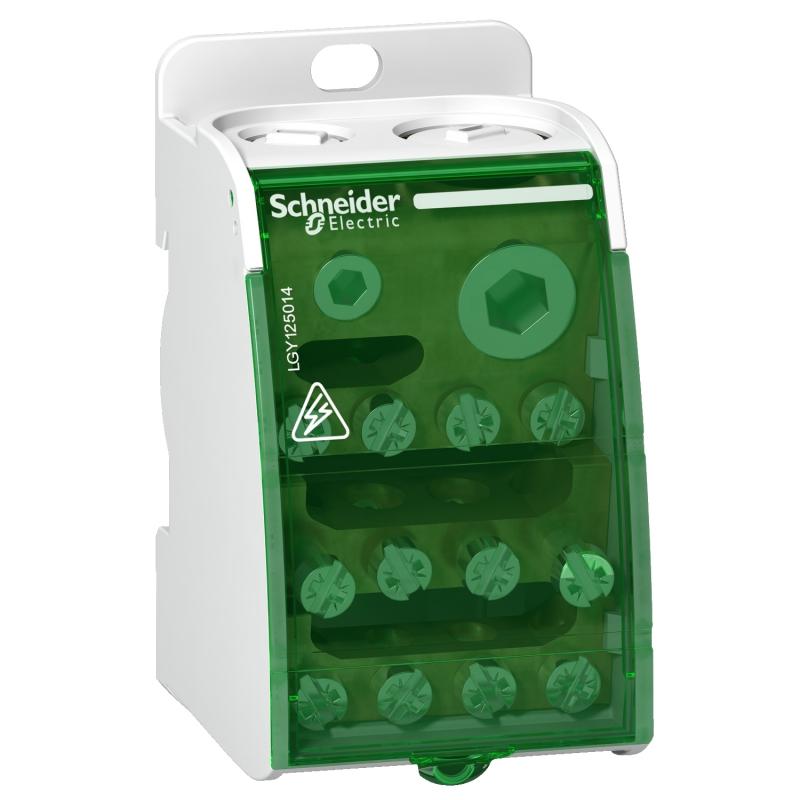

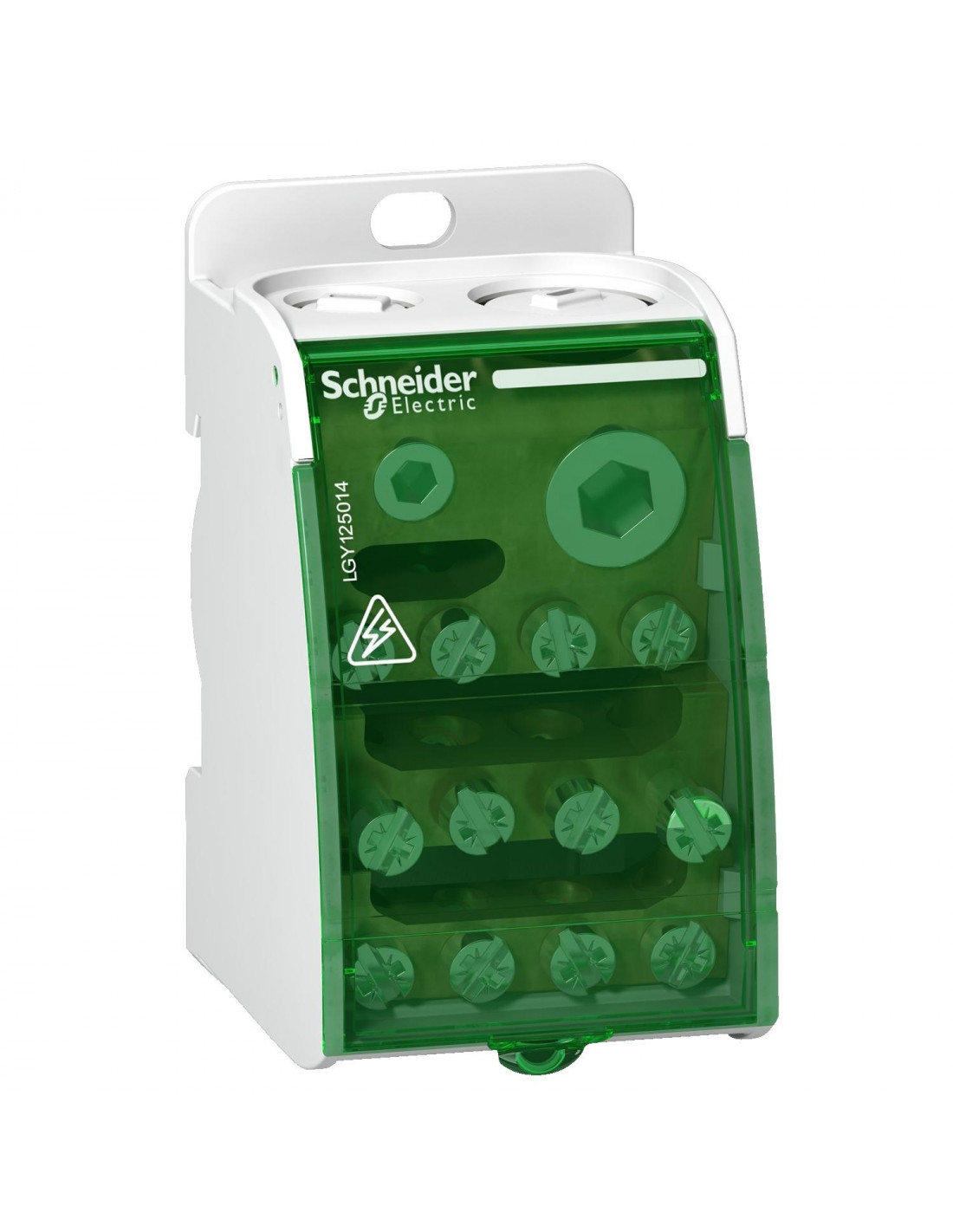

Répartiteur étagé Linergy DS unipolaire 250A 14 trous SCHNEIDER LGY125014

Répartiteur étagé Linergy DS unipolaire 250A 14 trous SCHNEIDER LGY125014

Ce répartiteur étagé unipolaire à vis Linergy DS peuvent être installés sur un rail Din standard ou sur une plaque de montage. Le nombre de pôles est de 1. Le courant assigné d'emploi Ie est de 250 A. La capacité totale de connexion est de 14 trous. Le courant nominal de tenue aux crêtes Ipk/60 ms est de 60 kA. Selon la norme IEC/EN 60947-1, la tenue diélectrique est de 2 500 V CA. Il est dédié aux installations 1P. La capacité des bornes est de 2x12mm de diamètre, 3x7,5mm de diamètre, 8x5,8mm de diamètre. La tension de fonctionnement nominale Ue est de 230 V CA (Ph/N), 440 V CA (Ph/Ph). La catégorie de surtension est III. Le courant nominal de tenue aux courts-circuits Icw selon la norme IEC/EN 60947-7-1 est de 14,4 kA ms/1 s. La tension d'isolement nominale Ui est de 500 V CA. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. La section du noyau est de 35 mm². La largeur en pas de 9 mm est de 5. La tension nominale de tenue aux chocs Uimp est de 8 kV. Le degré de pollution est de 3. Il est conforme aux normes IEC/EN 60947-7-1 et IEC/EN 61439-1 et 2.

• Section de conducteur 120 mm²
• Nombre de pôles 1

Linergy DS -Répartiteur étagé 1 Pole -14 trous -Ie 250A -Ue 230VCA(Ph/N) 440VCA (Ph/Ph) -Ui 500V CA -Uimp 8kV -Icw14,4kA -Ipk 60kA -Bornes à vis (valeur mm² câble rigide) alim. 1x35…120 départs 1x1,5…50 + 4x1,5…16 + 8x2,5…25-Larg. 5 pas de 9 mm
