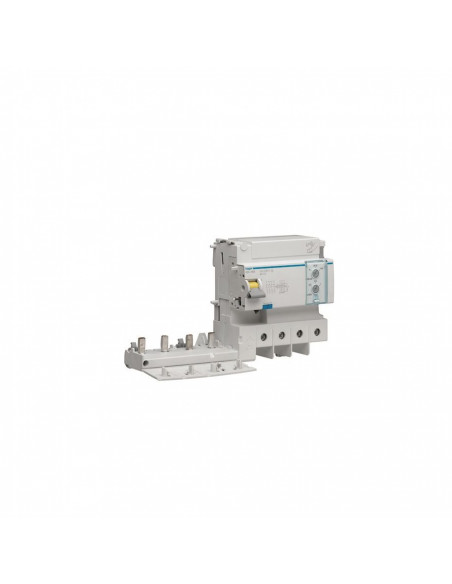

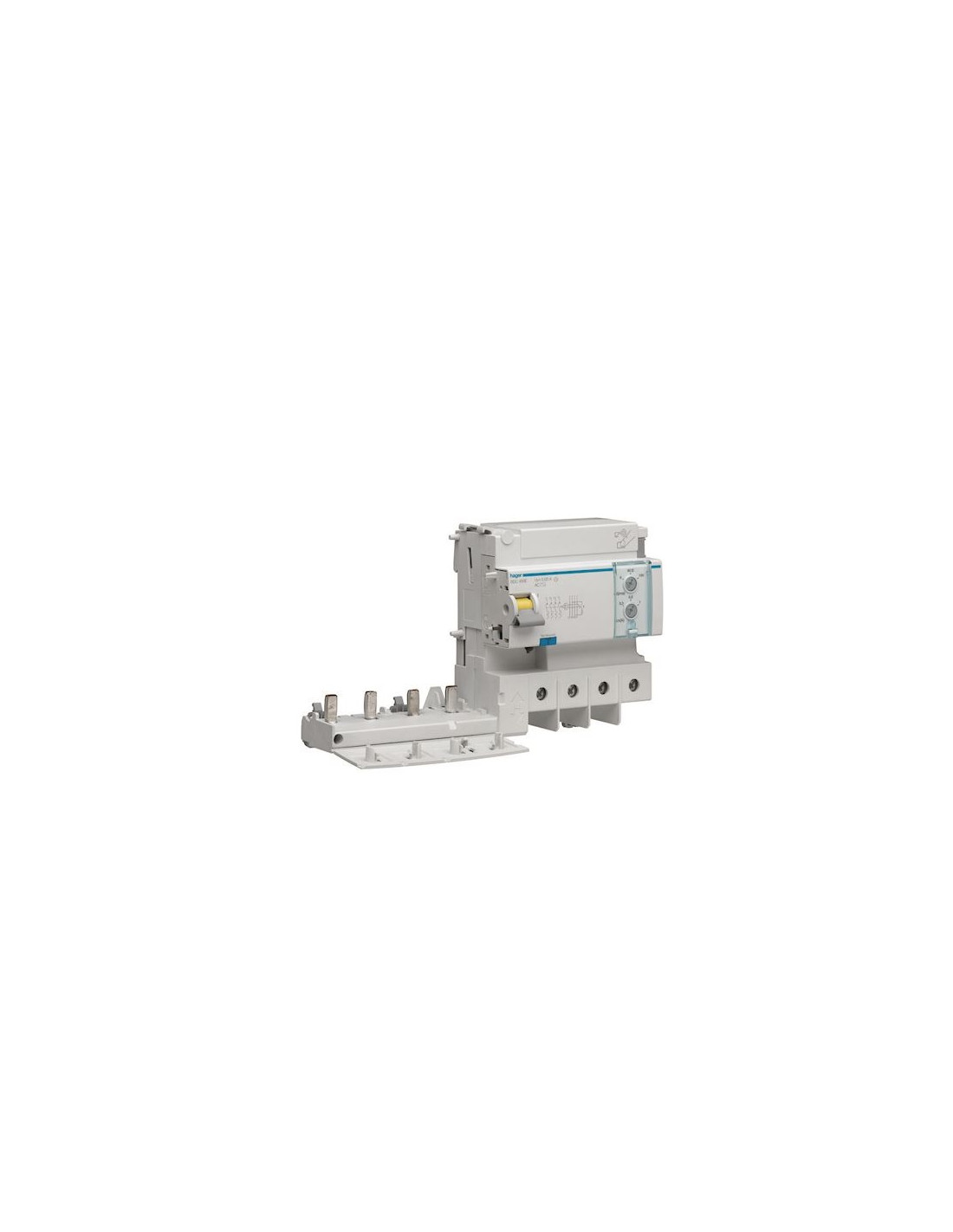

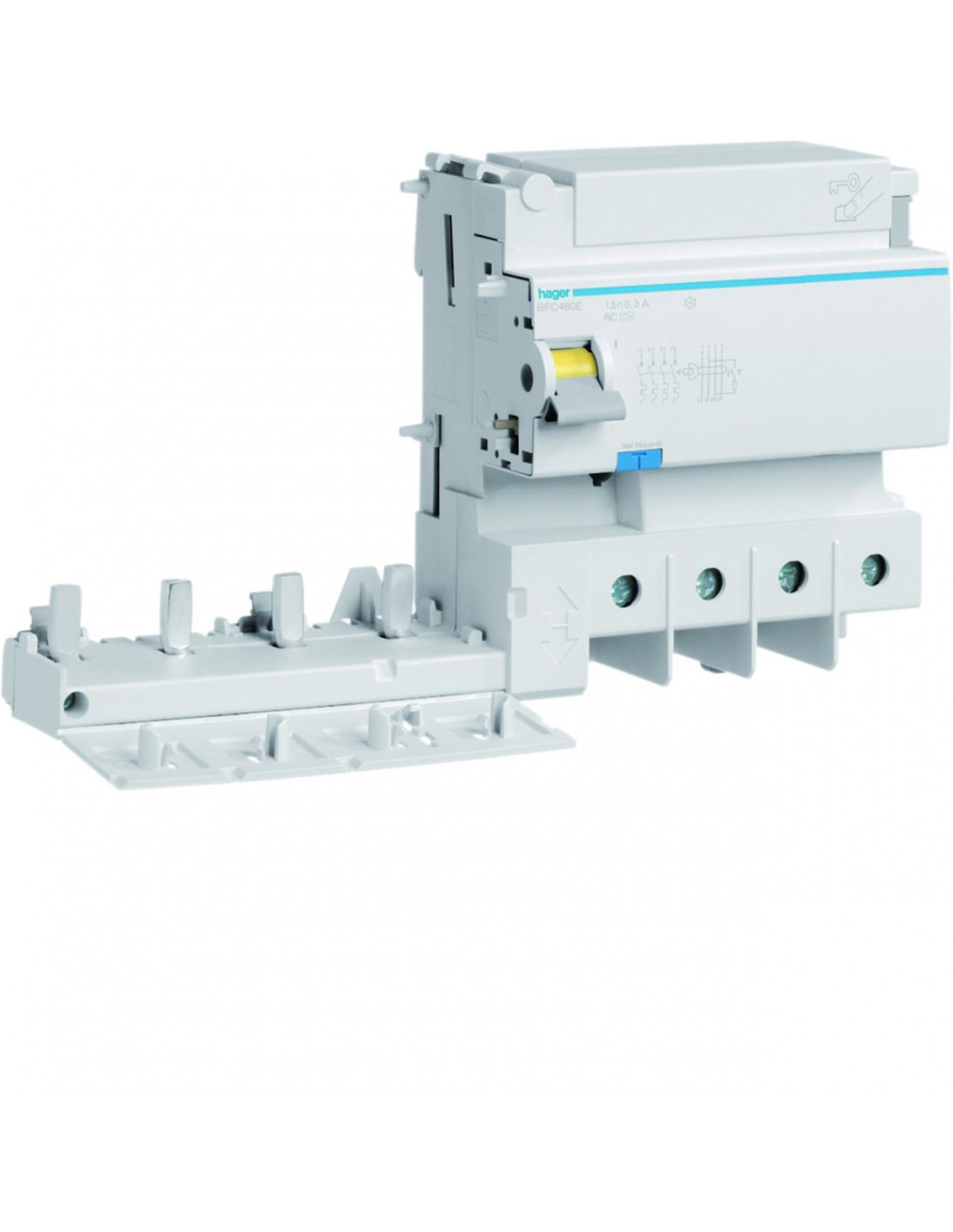

Bloc différentiel 4P 125A 300mA type AC HAGER BFC480E
Photos non contractuelles
Description
Bloc différentiel 4 Pôles 125A 300mA type AC HAGER BFC480E
Position du neutre:
Gauche ou droite
Nombre de pôles:
4 P
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
NA
Fréquence assignée:
50 Hz
Tension assignée d'emploi Ue:
230/400 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Courant différentiel assigné:
300 mA
Courant assigné à 20°C:
125 A
Courant assigné à 30°C:
125 A
Courant assigné à 40°C:
118,9 A
Courant assigné à 50°C:
112,4 A
Courant assigné à 60°C:
105,6 A
Courant assigné à 70°C:
99,4 A
Puissance dissipée totale sous IN:
15 W
Endurance électrique en nombre de cycles:
1000
Endurance mécanique nombre de manoeuvres:
7000
Profondeur produit installé:
69 mm
Hauteur produit installé:
103 mm
Largeur produit installé:
213 mm
Type de raccordement haut pour produits modulaires:
NA
Couple de serrage:
3,5Nm
Type de loquet bas pour produits modulaires:
Métallique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne à vis
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
non
Section de raccordement en câble rigide:
10 / 70 mm²
Section de raccordement en câble souple:
10 / 50 mm²
Sensibilité différentiel réglable:
non
Temps de déclenchement réglable:
non
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Indice de protection IP:
IP20
Type de protection différentielle:
AC
Degré de pollution suivant IEC 60664 / IEC 60947-2:
3
Altitude:
2000 m
Température de stockage:
-25 à 70 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
Dimensions
Garantie
2 ans
Marque
Référence
HAG-BFC480E
code EAN
3250611360001
Documents joints
Fiche technique :
Notice :
Les clients qui ont acheté ce produit ont également acheté...
Capot cache-bornes pour rallonge de plage P250 4P HAGER HYT022H
Description
Capot rallonge de plage P250 4P
Spécifications techniques
type d'accessoire : couvercle
Cage de raccordement P250 Cu/Al 4P 1x 10-150mm² HAGER HYT002H
Description
Cage P250 Cu/Al 4P 1x 10-150mm²
Spécifications techniques
adapté au nombre de pôles : 4
Rallonge de plage droite x250 4P HAGER HYB010H
Description
Rallonge de plage droite x250 4P
Spécifications techniques
adapté au nombre de pôles : 4
En stock
DX3 DISJONCTEUR DX3 3P C10 6000A/10KA LEGRAND 407827
Caractéristiques produit
Tripolaires 400 V~
Pour peigne HX³ traditionnel tripolaire réf. 4 049 42/43 ou câblage traditionnel
Acceptent les blocs différentiels adaptables
Vis/vis
In : 10
Nombre de modules : 3
Caractéristiques Générales
Disjoncteurs DX³ 6000 - 10 kA - courbe C -...

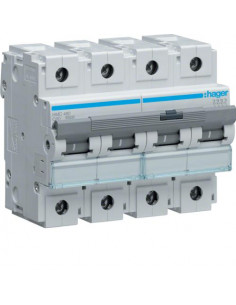

Disjoncteur 4P 15kA courbe C - 80A 6 modules HAGER HMC480
Description détaillée :
Disjoncteur 4P 15kA courbe C - 80A 6 modules
Caractéristiques techniques :
caractéristique de déclenchement
C
nombre de pôles (total)
4
courant nominal assigné
80 A
tension assignée
400 V
type de tension
CA
conducteur neutre branché...

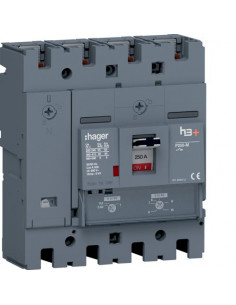

Disjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% LN 250A 50kA FTC HAGER HMT251DR
