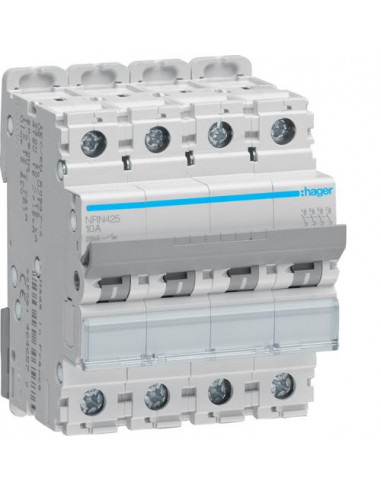

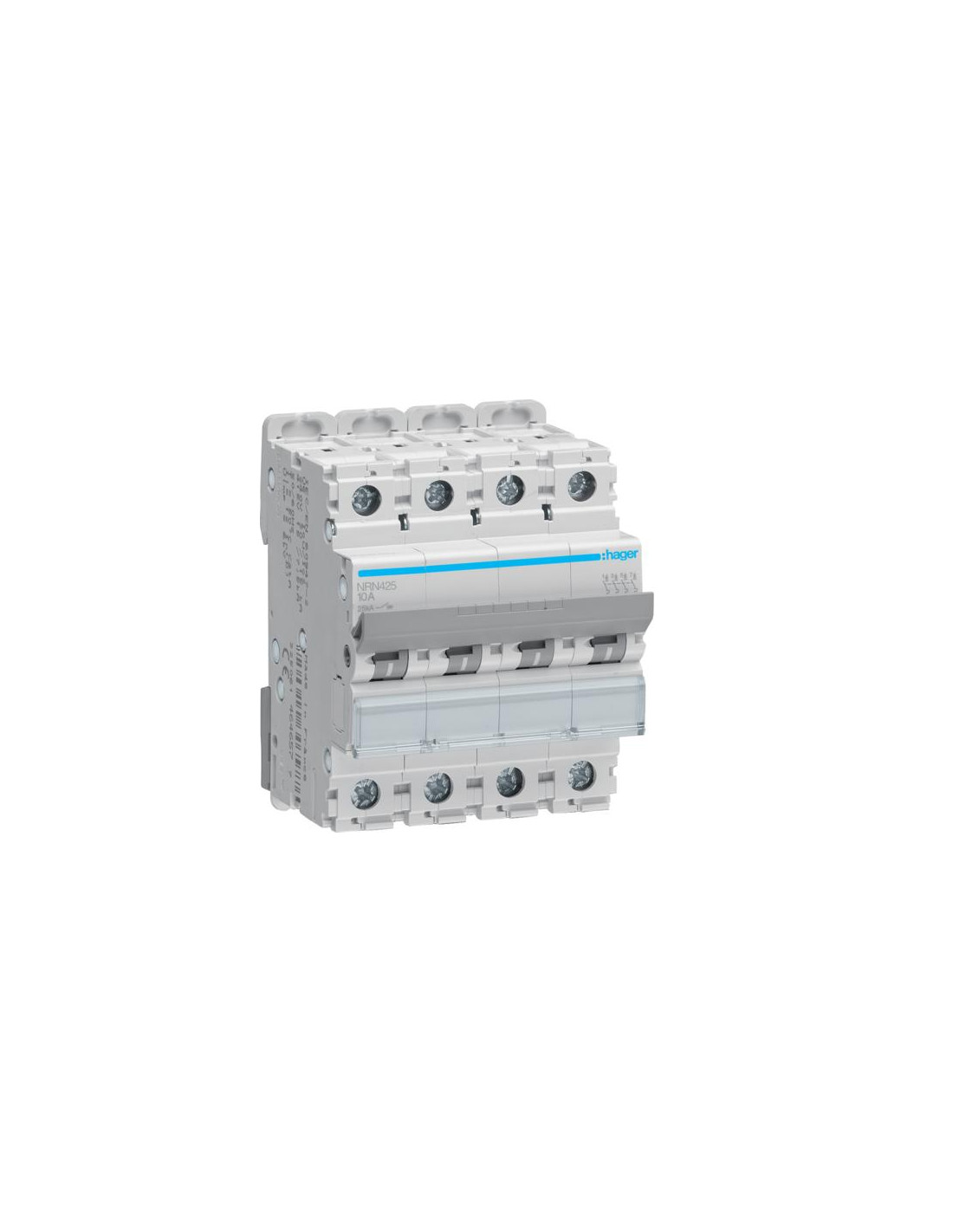

Disjoncteur 4P 25kA courbe C 25A 4 modules HAGER NRN425
Position du neutre: | sans neutre |
Nombre de pole protégé: | 4 |
Nombre de pôles: | 4 P |
Type de pôles: | 4 P |
Avec pole de Neutre coupé: | non |
Mode de fixation: | rail DIN |
Courbe: | C |
Compatible avec montage Rail DIN: | oui |
Avec indicateur de défaut: | non |
Alignement des bornes basses pour produits modulaires: | Bornes alignées |
Alignement des bornes hautes pour produits modulaires: | Bornes alignées |
Type de tension d'alimentation: | AC |
Tension assignée d'emploi Ue: | 415 V |
Tension assignée d'isolement: | 500 V |
Tension maxi d'utilisation: | 415 V |
Tension assignée de tenue aux chocs: | 6000 V |
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: | 25 kA |
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: | 10 kA |
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1: | 10 kA |
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1: | 10 kA |
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1: | 10 kA |
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1: | 10 kA |
Pouvoir de coupure de service Ics AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2: | 15 kA |
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2: | 15 kA |
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2: | 15 kA |
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2: | 7,5 kA |
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): | 3 kA |
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2): | 3 kA |
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1: | 7,5 kA |
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2: | 50 kA |
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: | 50 kA |
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: | 50 kA |
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2: | 25 kA |
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: | 25 kA |
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: | 5/10 In |
Valeur du seuil min/maxi du fonctionnement magnétique DC: | 5/15 In |
Valeur du seuil mini/max de fonctionnement thermique en alternatif: | 1,13/1,45 In |
Valeur du seuil min/maxi du fonctionnement thermique DC: | 1,13/1,45 In |
Courant assigné à -15°C: | 30,03 A |
Courant assigné à -20°C: | 30,54 A |
Courant assigné à 0°C: | 28,45 A |
Courant assigné à 10°C: | 27,35 A |
Courant assigné à -10°C: | 29,51 A |
Courant assigné à 25°C: | 25,61 A |
Courant assigné à -25°C: | 31,04 A |
Courant assigné à 30°C: | 25 A |
Courant assigné à 35°C: | 24,23 A |
Courant assigné à 40°C: | 23,44 A |
Courant assigné à 45°C: | 22,61 A |
Courant assigné à 5°C: | 27,91 A |
Courant assigné à -5°C: | 28,99 A |
Courant assigné à 50°C: | 21,76 A |
Courant assigné à 55°C: | 20,87 A |
Courant assigné à 60°C: | 19,94 A |
Courant assigné à 65°C: | 18,97 A |
Courant assigné à 70°C: | 17,94 A |
Courant assigné à 0°C selon IEC 60947-2: | 31,75 A |
Courant assigné à 10°C selon IEC 60947-2: | 30,52 A |
Courant assigné à -10°C selon IEC 60947-2: | 32,93 A |
Courant assigné à 15°C selon IEC 60947-2: | 29,88 A |
Courant assigné à -15°C selon IEC 60947-2: | 33,51 A |
Courant assigné à 20°C selon IEC 60947-2: | 29,23 A |
Courant assigné à -20°C selon IEC 60947-2: | 34,07 A |
Courant assigné à 25°C selon IEC 60947-2: | 28,57 A |
Courant assigné à -25°C selon IEC 60947-2: | 34,63 A |
Courant assigné à 30°C selon IEC 60947-2: | 27,89 A |
Courant assigné à 35°C selon IEC 60947-2: | 27,2 A |
Courant assigné à 40°C selon IEC 60947-2: | 26,49 A |
Courant assigné à 45°C selon IEC 60947-2: | 25,75 A |
Courant assigné à 5°C selon IEC 60947-2: | 31,14 A |
Courant assigné à -5°C selon IEC 60947-2: | 32,34 A |
Courant assigné à 50°C selon IEC 60947-2: | 25 A |
Courant assigné à 55°C selon IEC 60947-2: | 23,98 A |
Courant assigné à 60°C selon IEC 60947-2: | 22,91 A |
Courant assigné à 65°C selon IEC 60947-2: | 21,79 A |
Courant assigné à 70°C selon IEC 60947-2: | 20,61 A |
Coefficient de correction du déclenchement magnétique à 100Hz: | 1,1 |
Coefficient de correction du déclenchement magnétique à 200Hz: | 1,2 |
Coefficient de correction du déclenchement magnétique à 400Hz: | 1,5 |
Coefficient de correction du déclenchement magnétique à 60Hz: | 1 |
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: | 1 |
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: | 0,95 |
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: | 0,9 |
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: | 0,85 |
Puissance dissipée par pôle à In: | 3,75 W |
Puissance active maximale dissipée par pôle selon la norme produit: | 4,5 W |
Puissance dissipée totale sous IN: | 14,75 W |
Temps de réponse à l'ouverture: | 7 ms |
Endurance électrique en nombre de cycles: | 4000 |
Endurance mécanique nombre de manoeuvres: | 20000 |
Profondeur produit installé: | 70 mm |
Hauteur produit installé: | 83 mm |
Largeur produit installé: | 70 mm |
Type de raccordement haut pour produits modulaires: | Borne à vis |
Couple de serrage: | 2,8Nm |
Type de loquet bas pour produits modulaires: | Plastique |
Type de loquet haut pour produits modulaires: | Non applicable |
Type de raccordement bas pour produits modulaires: | Borne biconnect |
Démontabilité basse pour produits modulaires: | oui |
Démontabilité haute pour produits modulaires: | oui |
Approprié pour montage encastré: | oui |
position des cages amont à la livraison: | ouvertes |
position des cages aval à la livraison: | ouvertes |
Section de raccordement des bornes aval à vis, en câble souple: | 1/25 mm² |
Section de raccordement des bornes amont à vis, en câble souple: | 1/25 mm² |
Section de raccord bornes aval en câble rigide: | 1/35 mm² |
Section de raccordement des bornes amont à vis, en câble rigide: | 1/35 mm² |
Accessoriable: | oui |
Texte norme: | IEC 60947-2 |
Directive européenne RoHs: | conformité volontaire |
Directive européenne WEEE: | concerné |
Indice de protection IP: | IP20 |
Degré de pollution suivant IEC 60664 / IEC 60947-2: | 2 |
Classe de limitation d'énergie I²t: | 3 |
Altitude: | 2000 m |
Température de stockage: | -25 à 80 °C |
Tropicalisation/humidité/Exécution: | tous climats |
Température de calibration: | 50 °C |
