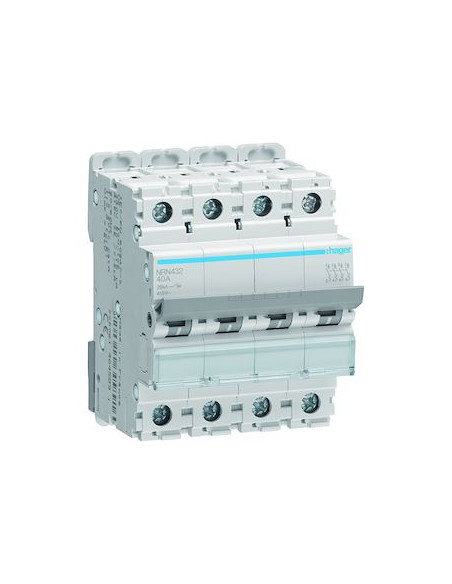

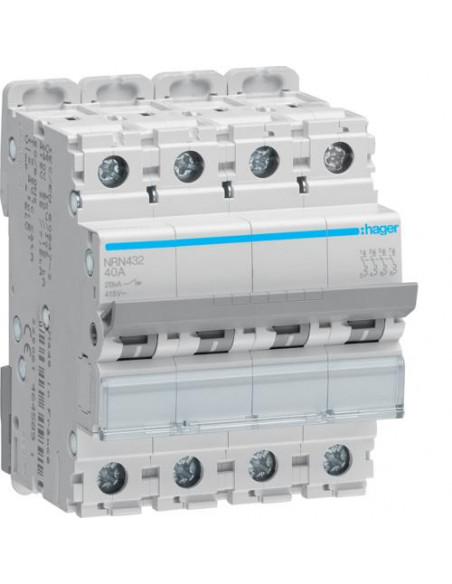

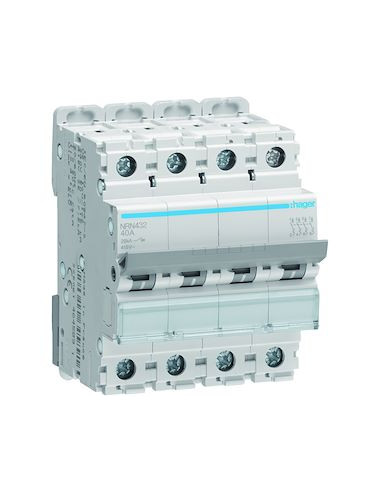

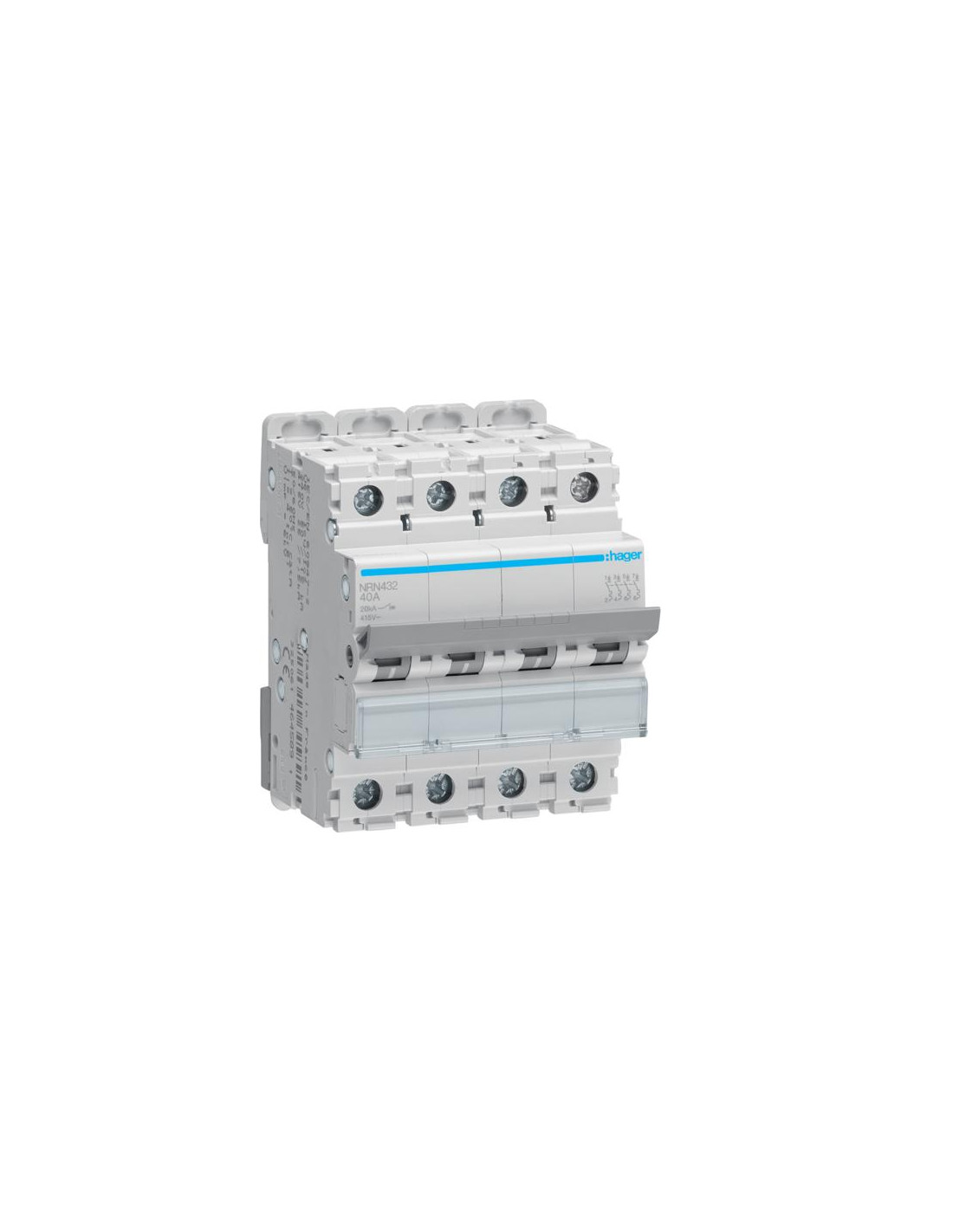

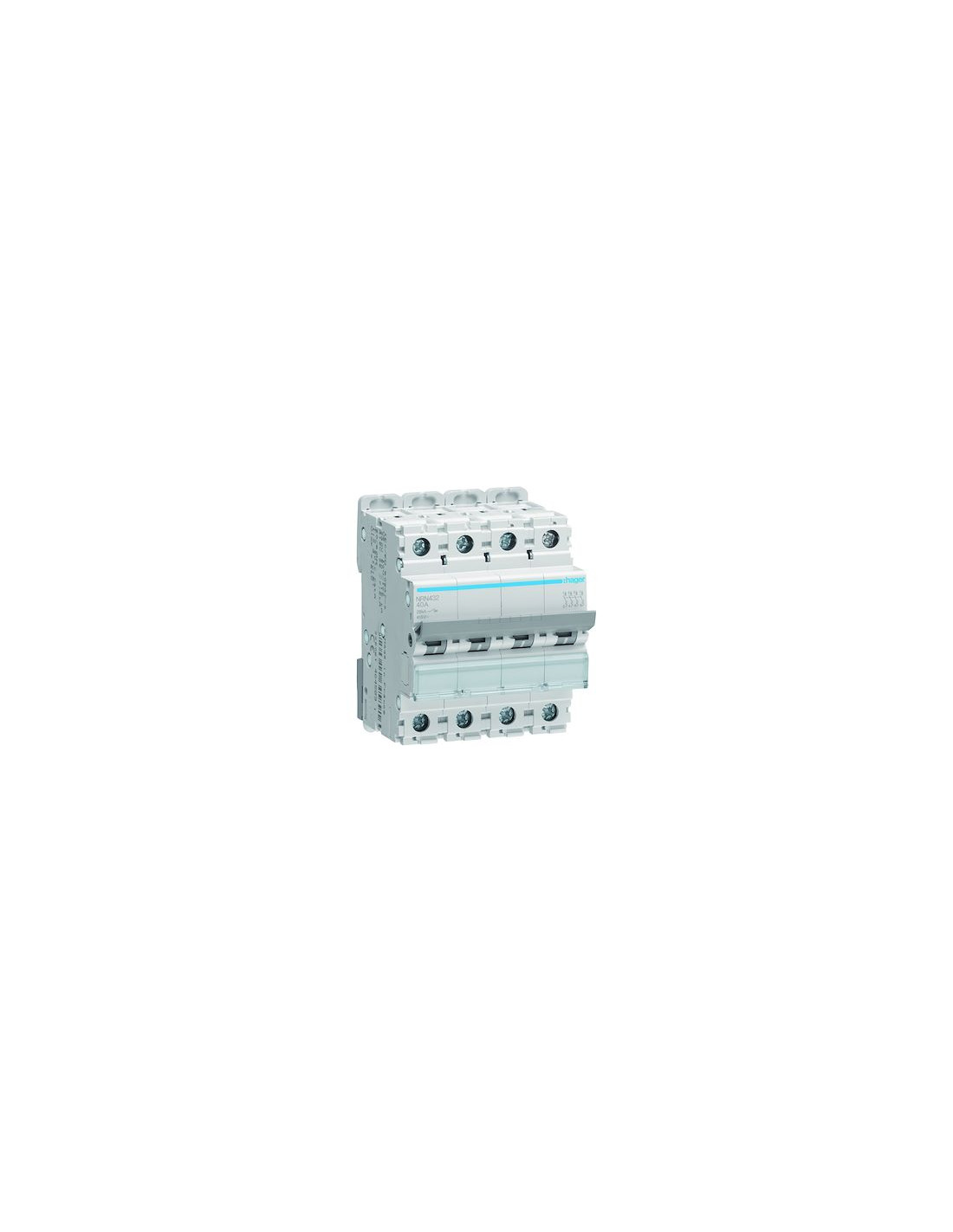

Disjoncteur 4 Pôles 20kA courbe C 32A 4 modules HAGER NRN432
Réalisez l'installation électrique des bâtiments tertiaire conformément à la norme grâce à l'appareillage de protection modulaire. Une sécurité garantie et un confort d'exploitation maximum ainsi que de nombreux avantages produits.
Etendue de la gamme :
•Fonctions : disjoncteur magéto thermiques, disjoncteur magnétique seul, interrupteur, interrupteur différentiel, bloc différentiel, accessoires de répartition
•Versions : 1P, 1P+N, 2P, 3P, 4P
•In de 0,5 à 125A
•Icu de 4,5kA à 50kA selon la norme de référence pour le tertiaire EN 60947-2
•Courbes B, C, D
•Types de différentiels : type AC pour les usages généraux, type Ahi pour les circuits spécialisés, type B pour les applications mettant en jeu des variateurs de fréquences
•Versions à bornes décalées et à bornes alignées
Avantages produits :
•Les blocs différentiels à double sortie haute et basse permettent d'alimenter 2 rangées à partir d'un même produit sans accessoire supplémentaire
•+ flexible : Tous les besoins sont couverts grâce aux 8 références de blocs différentiels Ph+N associées aux disjoncteurs.
•+ pratique et + sûr : double sortie pour repiquer vers une seconde rangée sans accessoire/indicateur de déclenchement différentiel et capot anti-oubli de serrage
•+ Facile : Barre de pontage sécable et réutilisable
•+ Simple : Mixage des disjoncteurs Ph+N et multipolaires sous une barre de pontage
•+ Compact : Disjoncteurs 3 Ph+N en 3 modules (au lieu de 4)
Outil de conception et vérification :
Le logiciel de calcul de réseau hagercad.net vous permet de concevoir et prouver la conformité à la norme NF C 15-100.
Il est disponible en téléchargement libre sur le site web hager.
Une licence peut être obtenue auprès de votre contact commercial.
Le logiciel de mise en enveloppe hagercad.T vous permet non seulement d'implanter les produits de protection dans un coffret ou une armoire mais aussi de renseigner leurs accessoires ainsi que leurs réglages.
Les produits HAGER sont destinés aux professionnels. Ils doivent être installés conformément à la norme NF C 15-100
- nombre de pôles (total) 4
- nombre de pôles protégés 4
- Calibre 32 A
Le disjoncteur Hager NRN432 d'une capacité de 32 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure est de 20kA et sa courbe C
| Position du neutre: |
sans neutre |
| Nombre de pole protégé: |
4 |
| Nombre de pôles: |
4 P |
| Type de pôles: |
4 P |
| Avec pole de Neutre coupé: |
non |
| Mode de fixation: |
rail DIN |
| Courbe: |
C |
| Avec indicateur de défaut: |
non |
| Alignement des bornes basses pour produits modulaires: |
Bornes alignées |
| Alignement des bornes hautes pour produits modulaires: |
Bornes alignées |
| Fréquence assignée: |
50/60 Hz |
| Type de tension d'alimentation: |
AC |
| Tension assignée d'emploi Ue: |
415 V |
| Seuil minimal de tension d'emploi (Ue min): |
12 V |
| Tension assignée d'isolement: |
500 V |
| Tension assignée de tenue aux chocs: |
6000 V |
| Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): |
3 kA |
| Valeur du seuil mini/max de fonctionnement magnétique en alternatif: |
5/10 In |
| Valeur du seuil min/maxi du fonctionnement magnétique DC: |
5/15 In |
| Valeur du seuil mini/max de fonctionnement thermique en alternatif: |
1,13/1,45 In |
| Valeur du seuil min/maxi du fonctionnement thermique DC: |
1,13/1,45 In |
| Courant assigné à -15°C: |
37,86 A |
| Courant assigné à -20°C: |
38,45 A |
| Courant assigné à 0°C: |
36,01 A |
| Courant assigné à 10°C: |
34,73 A |
| Courant assigné à -10°C: |
37,25 A |
| Courant assigné à 15°C: |
34,06 A |
| Courant assigné à 20°C: |
33,39 A |
| Courant assigné à 25°C: |
32,7 A |
| Courant assigné à -25°C: |
39,04 A |
| Courant assigné à 30°C: |
32 A |
| Courant assigné à 35°C: |
31,26 A |
| Courant assigné à 40°C: |
30,5 A |
| Courant assigné à 45°C: |
29,72 A |
| Courant assigné à 5°C: |
35,37 A |
| Courant assigné à -5°C: |
36,64 A |
| Courant assigné à 50°C: |
28,92 A |
| Courant assigné à 55°C: |
28,1 A |
| Courant assigné à 60°C: |
27,26 A |
| Courant assigné à 65°C: |
26,38 A |
| Courant assigné à 70°C: |
25,48 A |
| Coefficient de correction du déclenchement magnétique à 100Hz: |
1,1 |
| Coefficient de correction du déclenchement magnétique à 200Hz: |
1,2 |
| Coefficient de correction du déclenchement magnétique à 400Hz: |
1,5 |
| Coefficient de correction du déclenchement magnétique à 60Hz: |
1 |
| Coefficient de correction du courant nominal pour 2 appareils juxtaposés: |
1 |
| Coefficient de correction du courant nominal pour 3 appareils juxtaposés: |
0,95 |
| Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: |
0,9 |
| Coefficient de correction du courant nominal pour 6 appareils juxtaposés: |
0,85 |
| Puissance dissipée par pôle à In: |
4,42 W |
| Puissance dissipée totale sous IN: |
16,5 W |
| Endurance électrique en nombre de cycles: |
4000 |
| Endurance mécanique nombre de manoeuvres: |
20000 |
| Profondeur produit installé: |
70 mm |
| Hauteur produit installé: |
83 mm |
| Largeur produit installé: |
70 mm |
| Type de raccordement haut pour produits modulaires: |
Borne à vis |
| Couple de serrage: |
2,8Nm |
| Type de loquet bas pour produits modulaires: |
Plastique |
| Type de loquet haut pour produits modulaires: |
Non applicable |
| Type de raccordement bas pour produits modulaires: |
Borne biconnect |
| Démontabilité basse pour produits modulaires: |
oui |
| Démontabilité haute pour produits modulaires: |
oui |
| Type de connexion: |
cage à vis |
| Section de raccordement des bornes amont et aval à vis, en câble souple: |
1/25 mm² |
| Section de raccordement des bornes amont et aval à vis, en câble rigide: |
1/35 mm² |
| Texte norme: |
IEC 60947-2 |
| Directive européenne RoHs: |
conformité volontaire |
| Directive européenne WEEE: |
concerné |
| Indice de protection IP: |
IP20 |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: |
2 |
| Classe de limitation d'énergie I²t: |
3 |
| Altitude: |
2000 m |
| Température de stockage: |
-25 à 80 °C |
| Tropicalisation/humidité/Exécution: |
tous climats |
