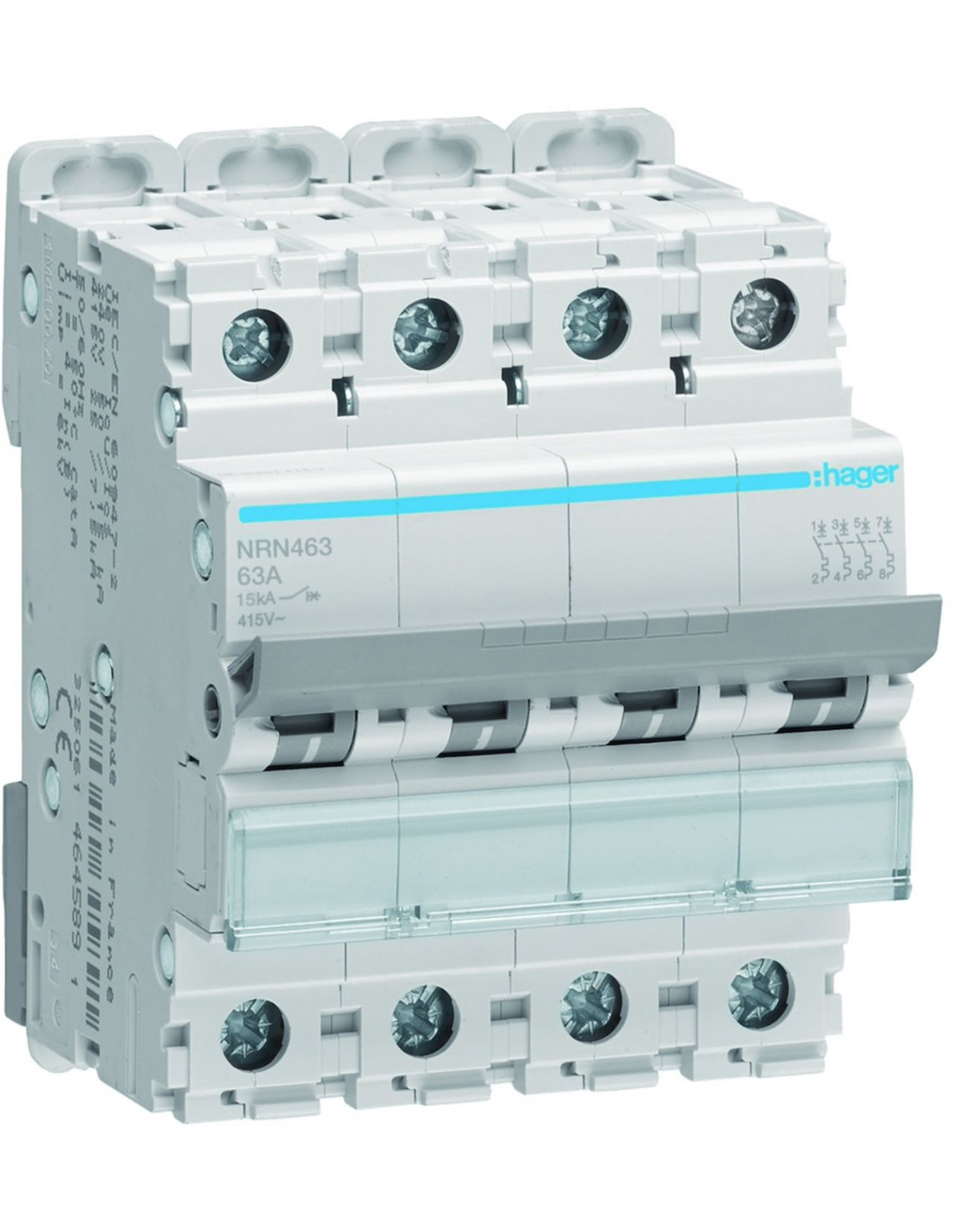

Disjoncteur 4 Pôles 15kA courbe C 63A 4 modules HAGER NRN463
- nombre de pôles (total) 4
- nombre de pôles protégés 4
- Calibre 63 A
Le disjoncteur Hager NRN463 d'une capacité de 63 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure est de 15kA et sa courbe C
| Position du neutre: |
sans neutre |
| Nombre de pole protégé: |
4 |
| Nombre de pôles: |
4 Pôles |
| Type de pôles: |
4 P |
| Avec pole de Neutre coupé: |
non |
| Mode de fixation: |
rail DIN |
| Courbe: |
C |
| Avec indicateur de défaut: |
non |
| Alignement des bornes basses pour produits modulaires: |
Bornes alignées |
| Alignement des bornes hautes pour produits modulaires: |
Bornes alignées |
| Fréquence assignée: |
50/60 Hz |
| Type de tension d'alimentation: |
AC |
| Tension assignée d'emploi Ue: |
415 V |
| Seuil minimal de tension d'emploi (Ue min): |
12 V |
| Tension assignée d'isolement: |
500 V |
| Tension assignée de tenue aux chocs: |
6000 V |
| Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): |
3 kA |
| Valeur du seuil mini/max de fonctionnement magnétique en alternatif: |
5/10 In |
| Valeur du seuil min/maxi du fonctionnement magnétique DC: |
5/15 In |
| Valeur du seuil mini/max de fonctionnement thermique en alternatif: |
1,13/1,45 In |
| Valeur du seuil min/maxi du fonctionnement thermique DC: |
1,13/1,45 In |
| Courant assigné à -15°C: |
76,06 A |
| Courant assigné à -20°C: |
77,38 A |
| Courant assigné à 0°C: |
71,97 A |
| Courant assigné à 10°C: |
69,11 A |
| Courant assigné à -10°C: |
74,72 A |
| Courant assigné à 15°C: |
67,64 A |
| Courant assigné à 20°C: |
66,13 A |
| Courant assigné à 25°C: |
64,58 A |
| Courant assigné à -25°C: |
78,67 A |
| Courant assigné à 30°C: |
63 A |
| Courant assigné à 35°C: |
60,96 A |
| Courant assigné à 40°C: |
58,86 A |
| Courant assigné à 45°C: |
56,68 A |
| Courant assigné à 5°C: |
70,56 A |
| Courant assigné à -5°C: |
73,36 A |
| Courant assigné à 50°C: |
54,4 A |
| Courant assigné à 55°C: |
52,03 A |
| Courant assigné à 60°C: |
49,55 A |
| Courant assigné à 65°C: |
46,94 A |
| Courant assigné à 70°C: |
44,17 A |
| Coefficient de correction du déclenchement magnétique à 100Hz: |
1,1 |
| Coefficient de correction du déclenchement magnétique à 200Hz: |
1,2 |
| Coefficient de correction du déclenchement magnétique à 400Hz: |
1,5 |
| Coefficient de correction du déclenchement magnétique à 60Hz: |
1 |
| Coefficient de correction du courant nominal pour 2 appareils juxtaposés: |
1 |
| Coefficient de correction du courant nominal pour 3 appareils juxtaposés: |
0,95 |
| Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: |
0,9 |
| Coefficient de correction du courant nominal pour 6 appareils juxtaposés: |
0,85 |
| Puissance dissipée par pôle à In: |
6,62 W |
| Puissance dissipée totale sous IN: |
25,7 W |
| Endurance électrique en nombre de cycles: |
4000 |
| Endurance mécanique nombre de manoeuvres: |
20000 |
| Profondeur produit installé: |
70 mm |
| Hauteur produit installé: |
83 mm |
| Largeur produit installé: |
70 mm |
| Type de raccordement haut pour produits modulaires: |
Borne à vis |
| Couple de serrage: |
2,8Nm |
| Type de loquet bas pour produits modulaires: |
Plastique |
| Type de loquet haut pour produits modulaires: |
Non applicable |
| Type de raccordement bas pour produits modulaires: |
Borne biconnect |
| Démontabilité basse pour produits modulaires: |
oui |
| Démontabilité haute pour produits modulaires: |
oui |
| Type de connexion: |
cage à vis |
| Section de raccordement des bornes amont et aval à vis, en câble souple: |
1/25 mm² |
| Section de raccordement des bornes amont et aval à vis, en câble rigide: |
1/35 mm² |
| Texte norme: |
IEC 60947-2 |
| Directive européenne RoHs: |
conformité volontaire |
| Directive européenne WEEE: |
concerné |
| Indice de protection IP: |
IP20 |
| Degré de pollution suivant IEC 60664 / IEC 60947-2: |
2 |
| Classe de limitation d'énergie I²t: |
3 |
| Altitude: |
2000 m |
| Température de stockage: |
-25 à 80 °C |
| Tropicalisation/humidité/Exécution: |
tous climats |
