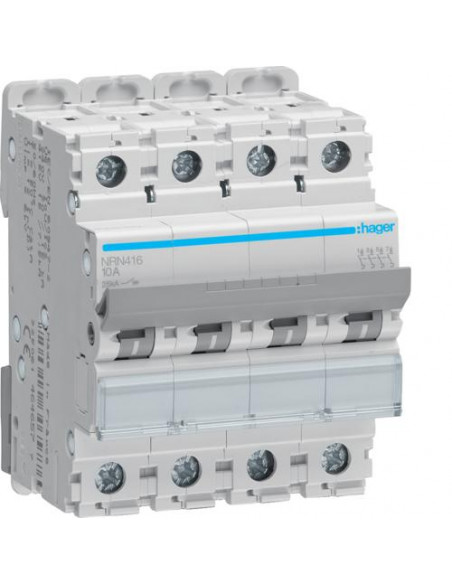

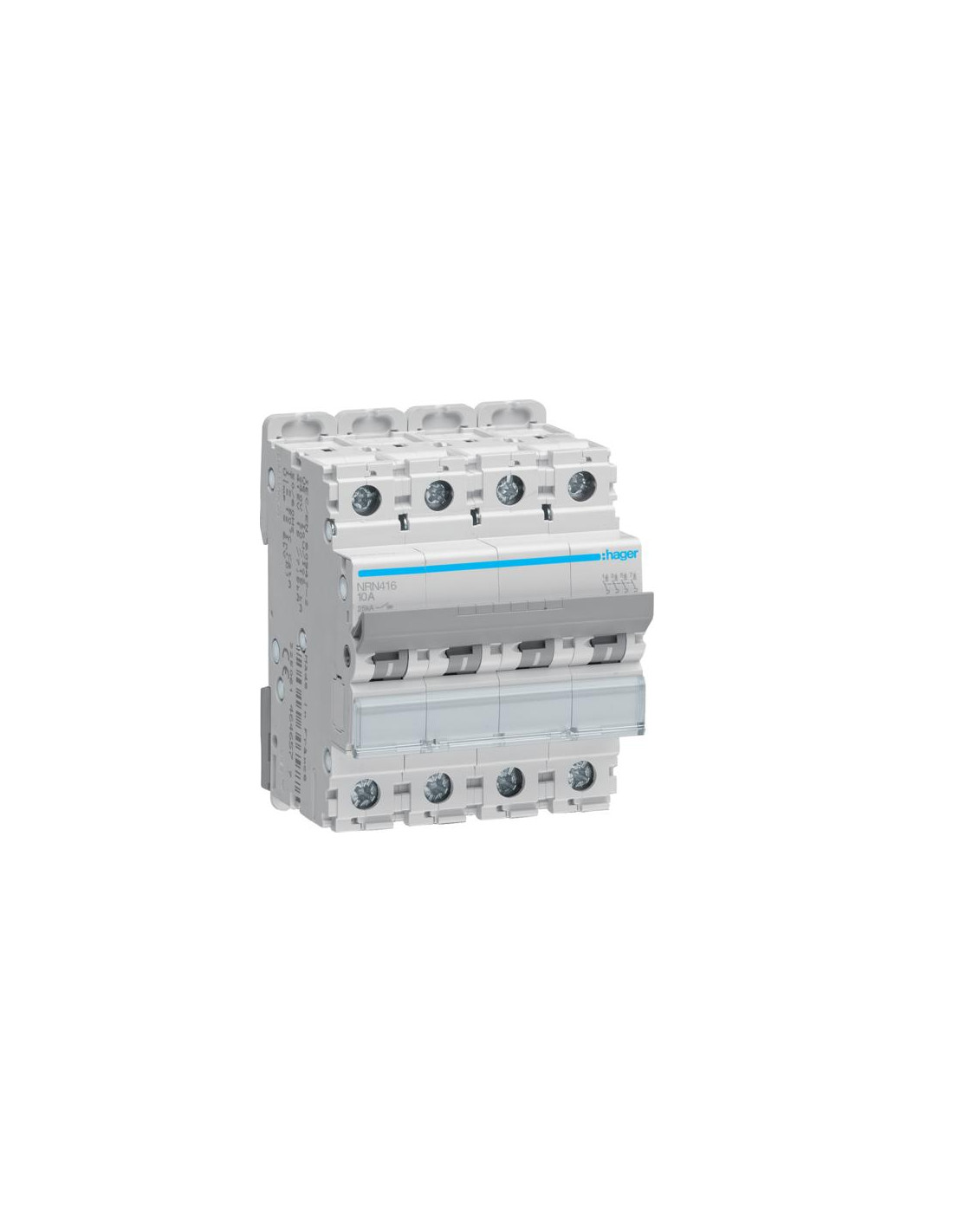

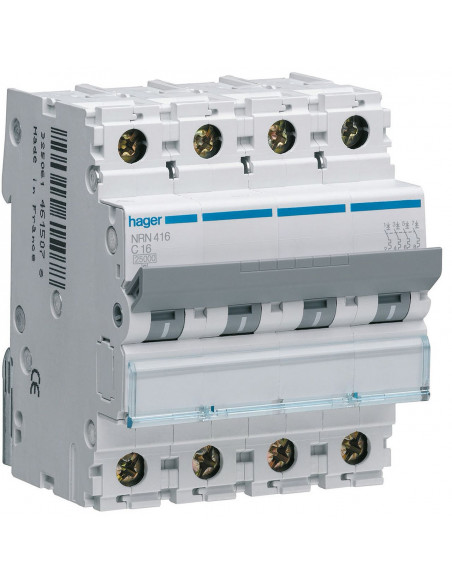

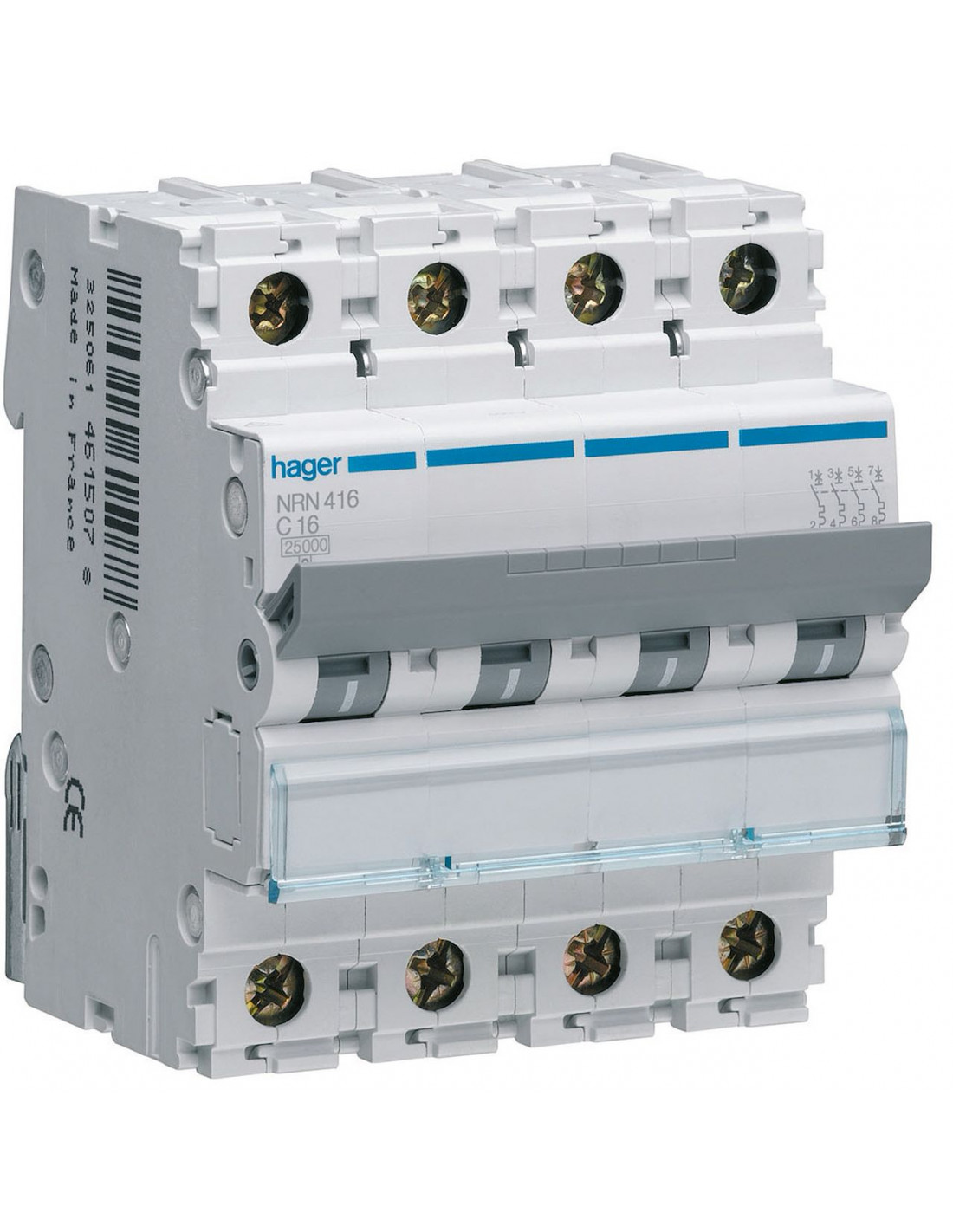

Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416

HAGER | Réf HAG-NRN416 | Expédition sous 48h | Détails du produit
Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416
Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416
  • Déstockage -5%
Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416
Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416

Photos non contractuelles

120,96 € TTC
- 74% 465.47 € (Prix Public Indicatif)

Vous économisez 344,51 €

-5% de plus sur votre panier une fois connecté

Dont 0,10 € d'éco-participation

Paiements 100% sécurisés
  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteur 4P 25kA courbe C - 16A 4 modules HAGER NRN416

Description

Disjoncteur 4 Pôles 25kA courbe C 16A 4 modules HAGER NRN416

Le disjoncteur Hager NRN416 d'une capacité de 16 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure est de 25kA et sa courbe C.

Position du neutre: sans neutre
Nombre de pole protégé: 4
Nombre de pôles: 4 P
Type de pôles: 4 P
Avec pole de Neutre coupé: non
Mode de fixation: rail DIN
Courbe: C
akk_minus_grey_bold.pngCommandes & indicateurs
Avec indicateur de défaut: non
akk_minus_grey_bold.pngConnectivité
Alignement des bornes basses pour produits modulaires: Bornes alignées
Alignement des bornes hautes pour produits modulaires: Bornes alignées
akk_minus_grey_bold.pngPrincipales caractéristiques électriques
Fréquence assignée: 50/60 Hz
Type de tension d'alimentation: AC
Tension assignée d'emploi Ue: 415 V
akk_minus_grey_bold.pngTension
Seuil minimal de tension d'emploi (Ue min): 12 V
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 6000 V
akk_minus_grey_bold.pngIntensité du courant
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 3 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC: 5/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC: 1,13/1,45 In
akk_minus_grey_bold.pngCourant / température
Courant assigné à -15°C: 19,56 A
Courant assigné à -20°C: 19,92 A
Courant assigné à 0°C: 18,45 A
Courant assigné à 10°C: 17,67 A
Courant assigné à -10°C: 19,2 A
Courant assigné à 15°C: 17,27 A
Courant assigné à 20°C: 16,86 A
Courant assigné à 25°C: 16,43 A
Courant assigné à -25°C: 20,27 A
Courant assigné à 30°C: 16 A
Courant assigné à 35°C: 15,48 A
Courant assigné à 40°C: 14,94 A
Courant assigné à 45°C: 14,38 A
Courant assigné à 5°C: 18,07 A
Courant assigné à -5°C: 18,83 A
Courant assigné à 50°C: 13,8 A
Courant assigné à 55°C: 13,19 A
Courant assigné à 60°C: 12,56 A
Courant assigné à 65°C: 11,89 A
Courant assigné à 70°C: 11,18 A
akk_minus_grey_bold.pngCoefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
akk_minus_grey_bold.pngPuissance
Puissance dissipée par pôle à In: 2,79 W
Puissance dissipée totale sous IN: 11,08 W
akk_minus_grey_bold.pngEndurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
akk_minus_grey_bold.pngDimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 83 mm
Largeur produit installé: 70 mm
akk_minus_grey_bold.pngInstallation, montage
Type de raccordement haut pour produits modulaires: Borne à vis
Couple de serrage: 2,8Nm
Type de loquet bas pour produits modulaires: Plastique
Type de loquet haut pour produits modulaires: Non applicable
Type de raccordement bas pour produits modulaires: Borne biconnect
Démontabilité basse pour produits modulaires: oui
Démontabilité haute pour produits modulaires: oui
akk_minus_grey_bold.pngConnexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple: 1/25 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide: 1/35 mm²
akk_minus_grey_bold.pngEquipement
Accessoriable: oui
akk_minus_grey_bold.pngStandards
Texte norme: IEC 60947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
akk_minus_grey_bold.pngSécurité
Indice de protection IP: IP20
akk_minus_grey_bold.pngConditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats

Caractéristiques

Tensions
415V
Indice de protection (IP)
IP20
Dimensions
87 x 70 x 73 mm
Puissance
11.08W
Garantie
2 ans
Pays fabrication
PL
Code douane
85362010
Ampérage
16A
Profondeur
70 mm
HAG-NRN416
3250614645310

Documents joints

Fiche technique :
Vidéo :
