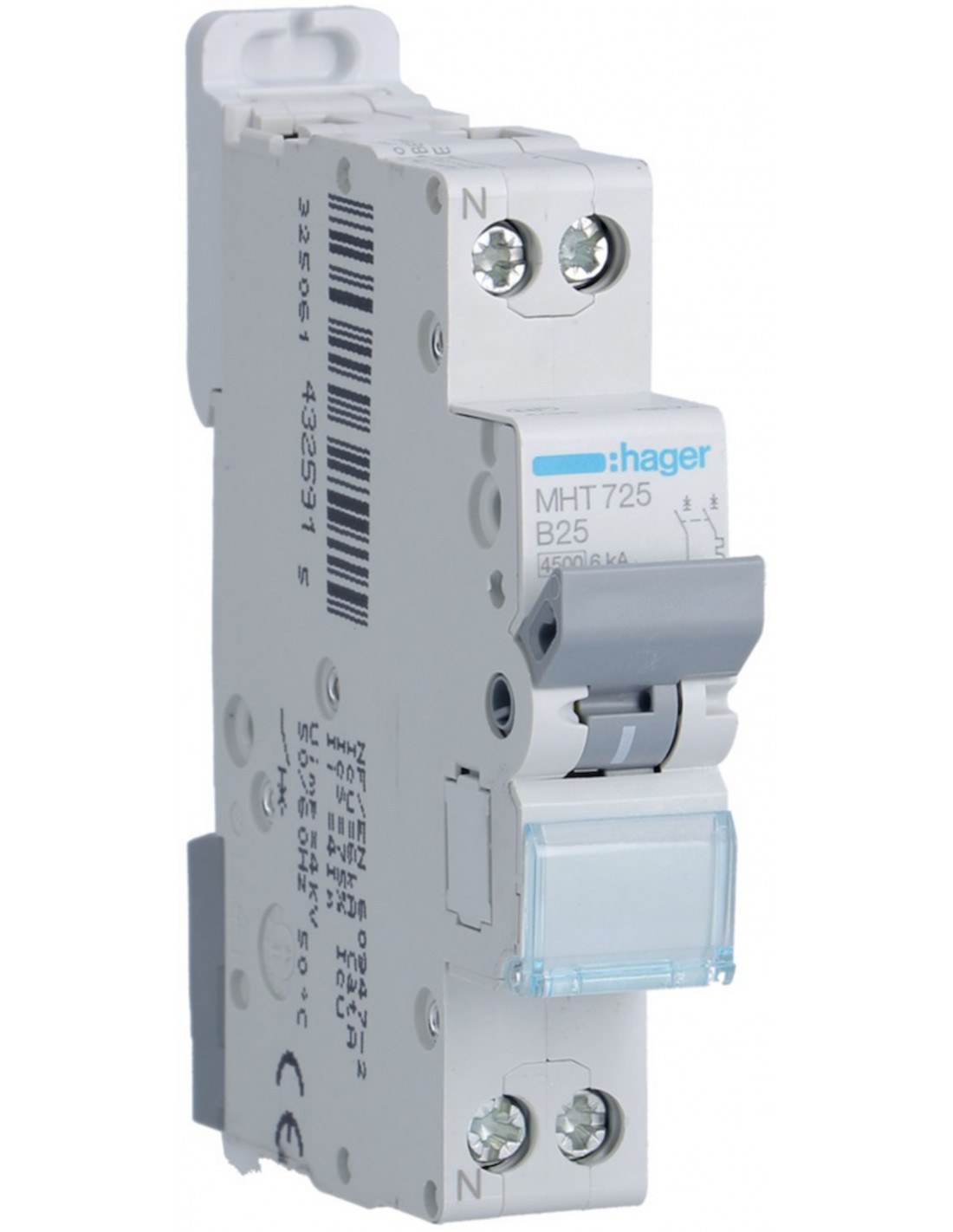

Disjoncteur 1P+N 4.5-6kA courbe B 25A 1 module HAGER MHT725

HAGER | Réf HAG-MHT725 | Détails du produit

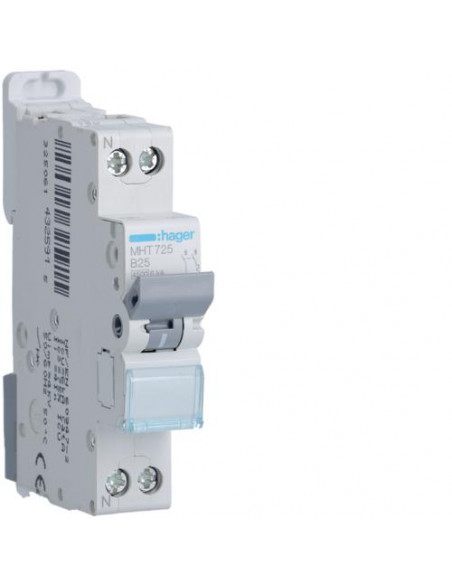

Disjoncteur 1P+N 4.5-6kA courbe B - 25A 1 module HAGER MHT725

Photos non contractuelles

23,40 € TTC
- 68% 72.65 € (Prix Public Indicatif)

Vous économisez 49,25 €

Dont 0,02 € d'éco-participation

  PAIEMENT SECURISE 3D-SECURE

Carte bancaire, Paypal, Virement bancaire

  LIVRAISON GRATUITE A PARTIR DE 390€ TTC

hors Corse et Îles

  SERVICE CLIENT A VOTRE ECOUTE

Du lundi au vendredi 0563450796


Présentation

Disjoncteur 1P+N 4.5-6kA courbe B 25A 1 module HAGER MHT725

Description

Disjoncteur 1P+N 4.5-6kA courbe B 25A 1 module HAGER MHT725



Position du neutre: gauche
Nombre de pole protégé: 1
Nombre de pôles: 2 P
Type de pôles: 1P+N
Avec pole de Neutre coupé: oui
Courbe: B
akk_minus_grey_bold.pngConnectivité
Alignement des bornes basses pour produits modulaires: Bornes décalées
Alignement des bornes hautes pour produits modulaires: Borne décalée
akk_minus_grey_bold.pngPrincipales caractéristiques électriques
Fréquence assignée: 50/60 Hz
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1: 4,5 kA
Type de tension d'alimentation: AC
Tension assignée d'emploi Ue: 230/240 V
akk_minus_grey_bold.pngTension
Tension assignée d'isolement: 500 V
Tension maxi d'utilisation: 253 V
Tension assignée de tenue aux chocs: 4000 V
akk_minus_grey_bold.pngIntensité du courant
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1: 4,5 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 75 %
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 6 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 6 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif: 3/5 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif: 1,13/1,45 In
akk_minus_grey_bold.pngCourant / température
Courant assigné à -15°C: 29,1 A
Courant assigné à -20°C: 29,6 A
Courant assigné à 0°C: 27,8 A
Courant assigné à 10°C: 26,9 A
Courant assigné à -10°C: 28,7 A
Courant assigné à 15°C: 26,5 A
Courant assigné à 20°C: 26 A
Courant assigné à 25°C: 25,5 A
Courant assigné à -25°C: 30 A
Courant assigné à 30°C: 25 A
Courant assigné à 35°C: 24,6 A
Courant assigné à 40°C: 24,3 A
Courant assigné à 45°C: 23,9 A
Courant assigné à 5°C: 27,4 A
Courant assigné à -5°C: 28,3 A
Courant assigné à 50°C: 23,5 A
Courant assigné à 55°C: 23,2 A
Courant assigné à 60°C: 22,8 A
akk_minus_grey_bold.pngCoefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz: 1,1
Coefficient de correction du déclenchement magnétique à 200Hz: 1,2
Coefficient de correction du déclenchement magnétique à 400Hz: 1,5
Coefficient de correction du déclenchement magnétique à 60Hz: 1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 0,85
akk_minus_grey_bold.pngPuissance
Puissance dissipée par pôle à In: 2 W
Puissance dissipée totale sous IN: 4,1 W
akk_minus_grey_bold.pngEndurance
Endurance électrique en nombre de cycles: 4000
Endurance mécanique nombre de manoeuvres: 20000
akk_minus_grey_bold.pngDimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 84,7 mm
Longueur: 96,1 mm
Largeur produit installé: 17,7 mm
akk_minus_grey_bold.pngInstallation, montage
Type de raccordement haut pour produits modulaires: Borne à vis
Couple de serrage: 1,9Nm
Type de loquet bas pour produits modulaires: Plastique
Type de loquet haut pour produits modulaires: Plastique
Type de raccordement bas pour produits modulaires: Borne à vis
Démontabilité basse pour produits modulaires: oui
Démontabilité haute pour produits modulaires: oui
Approprié pour montage encastré: oui
akk_minus_grey_bold.pngConnexion
Type de connexion: cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple: 0,75/10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide: 0,75/16 mm²
akk_minus_grey_bold.pngEquipement
Accessoriable: oui
akk_minus_grey_bold.pngStandards
Texte norme: EN 60898-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
akk_minus_grey_bold.pngSécurité
Indice de protection IP: IP20
akk_minus_grey_bold.pngConditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Classe de limitation d'énergie I²t: 3
Altitude: 2000 m
Température de stockage: -25 à 80 °C
Tropicalisation/humidité/Exécution: tous climats

Caractéristiques

Dimensions
95 x 17,8 x 74,6 mm
Garantie
2 ans
Profondeur
70 mm
HAG-MHT725
3250614325915

Documents joints

Fiche technique :
